Instrukcja obsługi ładowarki VSEVEN 01GY19 65W USB-C

Szybki przewodnik po ładowarce VSEVEN 01GY19 65W USB-C PD. Dowiedz się, jak wymieniać wtyczki, korzystać z portów ładowania i sprawdź parametry techniczne urządzenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Mechanizm wymiany wtyczek Strona 1 Układ portów i specyfikacja wyjściowa Strona 1

Najważniejsze informacje

Ładowarka VSEVEN 01GY19 to uniwersalne urządzenie zasilające USB-C PD o mocy 65W, wyposażone w wymienne wtyczki (US, EU, UK). Urządzenie posiada dwa porty wyjściowe, które automatycznie dostosowują moc w zależności od liczby podłączonych urządzeń.

Wymiana wtyczek

Ładowarka umożliwia łatwą wymianę wtyczek w zależności od standardu gniazdka w danym regionie:

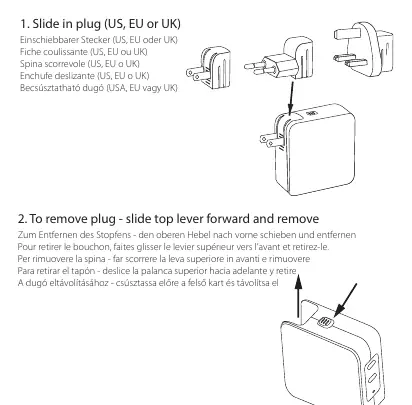

Mechanizm wymiany wtyczek
Mechanizm wymiany wtyczek
  • Montaż: Wsuń odpowiednią wtyczkę (US, EU lub UK) w korpus ładowarki, aż zostanie zablokowana.
  • Demontaż: Aby wyjąć wtyczkę, przesuń górną dźwignię do przodu i wysuń wtyczkę z obudowy.

Dane techniczne i porty

Urządzenie oferuje dwa porty o różnej charakterystyce mocy:

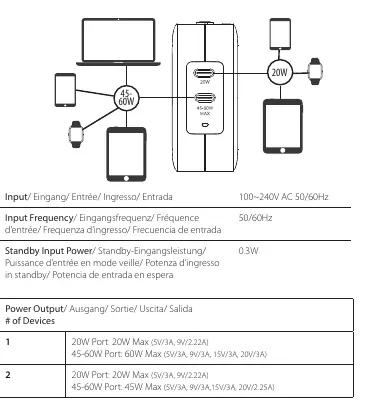

Układ portów i specyfikacja wyjściowa
Układ portów i specyfikacja wyjściowa
  • Port 20W: Dedykowany dla mniejszych urządzeń, zapewnia maksymalnie 20W (5V/3A, 9V/2.22A).
  • Port 45-60W: Główny port o wyższej mocy.

Zasady działania wyjścia zasilania:

  • Przy podłączonym 1 urządzeniu: Port 20W oferuje 20W, natomiast port 45-60W oferuje do 60W (5V/3A, 9V/3A, 15V/3A, 20V/3A).
  • Przy podłączonych 2 urządzeniach: Port 20W oferuje 20W, natomiast port 45-60W oferuje do 45W (5V/3A, 9V/3A, 15V/3A, 20V/2.25A).

Parametry wejściowe:

  • Napięcie: 100-240V AC, 50/60Hz
  • Pobór mocy w trybie czuwania: 0.3W

Praktyczna pomoc

Typowe problemy

Wtyczka nie pasuje do gniazdka

Upewnij się, że używasz właściwego adaptera (US, EU lub UK) i został on poprawnie wsunięty w korpus ładowarki.

Ładowanie jest wolniejsze niż oczekiwano

Sprawdź, czy urządzenie jest podłączone do właściwego portu (20W lub 45-60W) zgodnie z wymaganiami mocy urządzenia.

Przed użyciem

  • Sprawdź, czy wtyczka jest poprawnie wsunięta w korpus ładowarki.
  • Upewnij się, że gniazdko elektryczne ma napięcie w zakresie 100-240V AC.
  • Podłącz urządzenie do odpowiedniego portu (20W lub 45-60W) w zależności od zapotrzebowania na moc.
