Instrukcja obsługi telefonu hotelowego Vtech S2210-X

Najważniejsze informacje

Telefon Vtech S2210-X to przewodowy telefon hotelowy zasilany przez sieć (PoE). Urządzenie wymaga podłączenia do sieci obsługującej Power over Ethernet (PoE). Wszystkie zaawansowane ustawienia telefonu są programowane zdalnie przez portal administracyjny, a nie bezpośrednio na urządzeniu.

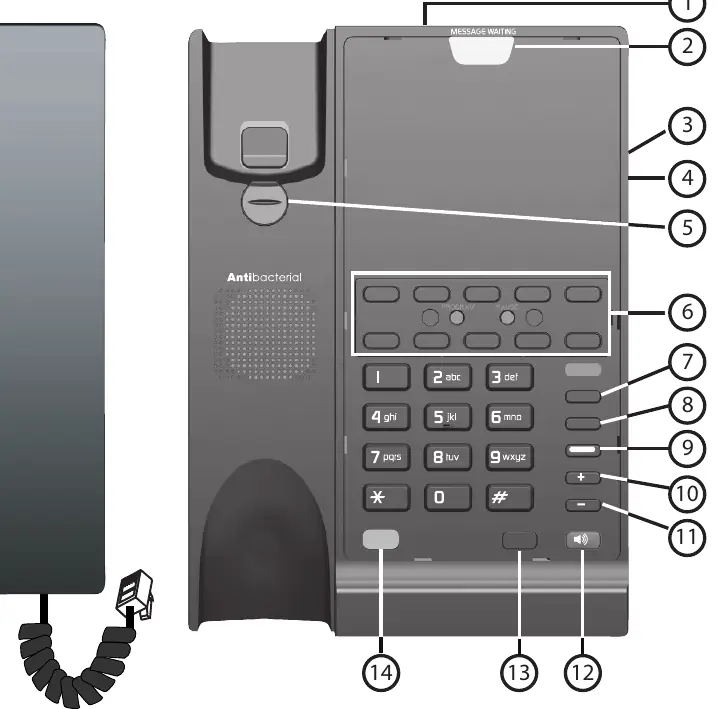

Opis urządzenia

Telefon posiada standardową słuchawkę przewodową, klawiaturę numeryczną oraz zestaw klawiszy funkcyjnych:

• Klawisze szybkiego wybierania (Speed Dial): Do programowania numerów.
• Klawisze funkcyjne: REDIAL (ponowne wybieranie), FLASH, MUTE (wyciszenie), HOLD (zawieszenie), SPEAKER (głośnomówiący), VOLUME +/-.
• Wskaźniki: Dioda MESSAGE WAITING informuje o nowych wiadomościach głosowych.
• Porty: RJ-45 LAN (do sieci), RJ-45 COMPUTER (do podłączenia komputera), port USB (tylko do ładowania urządzeń).

Instalacja

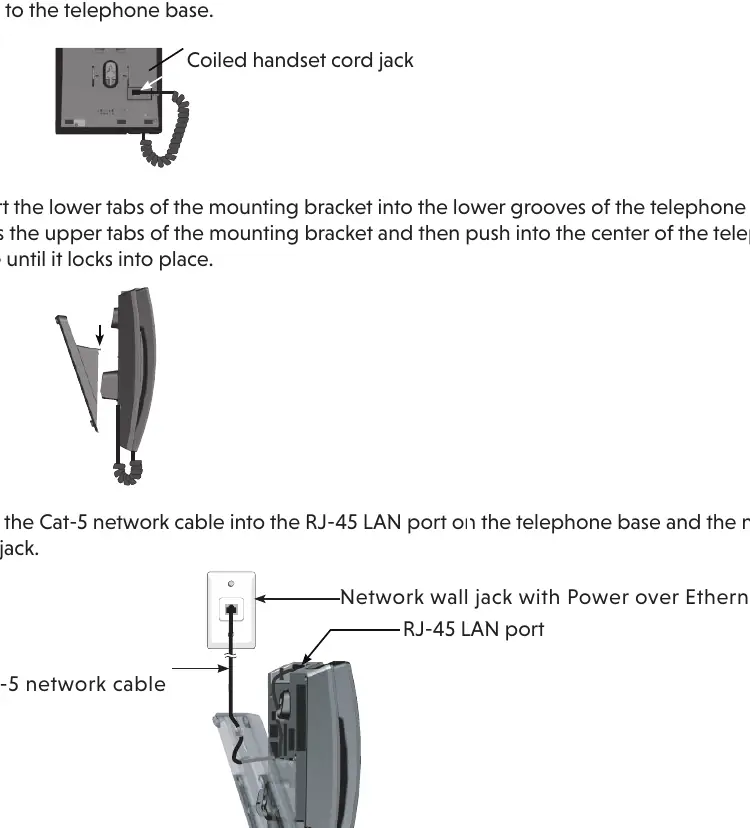

Instalacja na biurku

1. Podłącz przewód słuchawki do gniazda w podstawie telefonu.
2. Wsuń zaczepy wspornika montażowego w dolne rowki podstawy telefonu, aż usłyszysz kliknięcie.
3. Podłącz kabel sieciowy Cat-5 do portu LAN w telefonie oraz do gniazda ściennego z zasilaniem PoE.

Montaż ścienny

1. Odłącz kabel sieciowy.
2. Użyj monety, aby obrócić zaczep ścienny (wall mount clip) na podstawie telefonu o 180 stopni, tak aby krawędź wystawała w górę (podtrzymuje ona słuchawkę po zawieszeniu telefonu).
3. Zdejmij wspornik montażowy, naciskając zatrzaski.
4. Podłącz kabel sieciowy i nasuń podstawę telefonu na kołki montażowe w ścianie.
5. Umieść słuchawkę na podstawie.

Obsługa

Telefon umożliwia przełączanie rozmów między słuchawką a trybem głośnomówiącym:

• Odbieranie połączeń: Podnieś słuchawkę lub naciśnij klawisz LINE/SPEAKER.
• Wykonywanie połączeń: Podnieś słuchawkę lub naciśnij LINE/SPEAKER, a następnie wybierz numer.
• Zawieszanie połączeń: Naciśnij klawisz HOLD. Aby wznowić, naciśnij LINE.
• Regulacja głośności: Użyj klawiszy VOL+/VOL- podczas rozmowy (głośność słuchawki) lub w trybie czuwania (głośność dzwonka).

Porty i funkcje dodatkowe

• Port USB: Służy wyłącznie do ładowania urządzeń (500mA @ 5V). Ładowanie jest wstrzymywane podczas rozmowy.
• Port COMPUTER: Umożliwia przekierowanie połączenia sieciowego do komputera.

Rozwiązywanie problemów

Jeśli telefon nie działa poprawnie:

• Brak sygnału: Sprawdź, czy kabel Cat-5 jest poprawnie wpięty i czy sieć zapewnia zasilanie PoE. Odłącz kabel na 15 sekund i podłącz ponownie.
• Błąd rejestracji: Jeśli klawisz SPEAKER miga dwa razy na sekundę, oznacza to błąd inicjalizacji. Zresetuj połączenie z siecią PoE.
• Brak dzwonka: Sprawdź ustawienia administracyjne serwera lub spróbuj podłączyć inny telefon w tym samym gnieździe, aby wykluczyć awarię sieci.

Dane techniczne

• Zasilanie: Power over Ethernet (PoE) IEEE 802.3af class 2 (48V).
• Interfejsy: 1x RJ-45 LAN, 1x RJ-45 COMPUTER (10/100/1000 Mbps).
• Pamięć szybkiego wybierania: do 10 lokalizacji, do 32 cyfr.
