Instrukcja obsługi wyświetlacza przemysłowego Wachendorff 101R002P 10.1 cala
Szybki przewodnik po wyświetlaczu przemysłowym Wachendorff 101R002P. Zawiera dane techniczne, wymiary montażowe, specyfikację złączy oraz informacje o warunkach pracy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera specyfikację techniczną oraz wymiary montażowe wyświetlacza przemysłowego Wachendorff 101R002P. Urządzenie charakteryzuje się aluminiową obudową, stopniem ochrony IP65 od frontu oraz niską głębokością montażową. Instrukcja służy jako pomoc przy instalacji i integracji urządzenia w systemach przemysłowych.
Opis urządzenia
Wyświetlacz 10.1 cala TFT-LCD o rozdzielczości 1280 x 800 pikseli. Posiada rezystancyjny ekran dotykowy oraz aluminiową obudowę typu flush frame o grubości ramki 3 mm, co pozwala na niemal płaski montaż w wycięciu panelu.
Dane techniczne
- Zasilanie: 12 VDC do 36 VDC
- Pobór mocy: 18 W (typowy), 48 W (maksymalny)
- Jasność: 400 cd/m²
- Kąty widzenia: 85/85/85/85 (L/R/U/D)
- Porty I/O: 1x HDMI, 1x DVI, 1x VGA, 1x USB (RJ45-USB dla dotyku), 1x Audio (jack 3.5 mm)
- Wymiary: 293.6 mm x 193.6 mm x 53.5 mm
- Waga: ok. 1.6 kg
Montaż i instalacja
Urządzenie wspiera montaż typu VESA (75 x 75 mm oraz 100 x 100 mm) oraz montaż panelowy. Szczegółowe wymiary montażowe znajdują się w sekcji rysunków technicznych.
Warunki pracy
- Temperatura pracy: -10 °C do +65 °C
- Temperatura przechowywania: -20 °C do +75 °C
- Wilgotność: 10 % do 80 % przy 40 °C (bez kondensacji)
Kontakt
Wachendorff Prozesstechnik GmbH & Co. KG, Industriestrasse 7, 65366 Geisenheim, Niemcy. Telefon: +49 (0) 67 22 / 99 65 - 20, E-Mail: [email protected], www.wachendorff-prozesstechnik.de
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy zasilanie mieści się w zakresie 12-36 VDC.
- Upewnij się, że wycięcie w panelu jest odpowiednie dla wymiarów urządzenia.
- Zweryfikuj dostępność odpowiednich kabli sygnałowych (HDMI, DVI lub VGA).
- Przygotuj kabel RJ45-USB do obsługi funkcji dotyku.
Parametry w praktyce
- Rezystancyjny ekran dotykowy
- Ekran reagujący na nacisk, umożliwiający obsługę w rękawicach.
Ilustracje i schematy

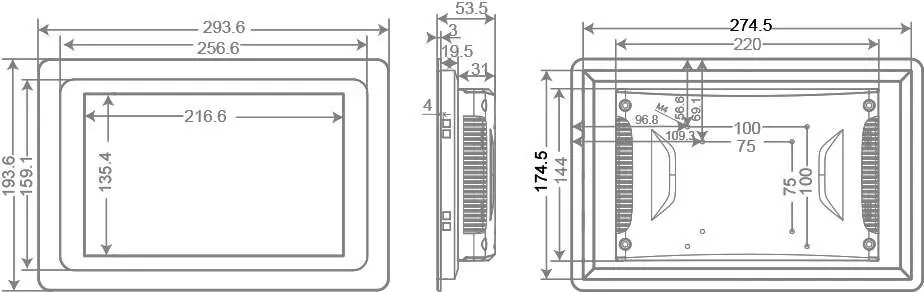

- Rysunek techniczny przedstawia wymiary zewnętrzne (293.6 x 193.6 mm) oraz głębokość (53.5 mm).
- Schemat tylnej części obudowy wskazuje rozstaw otworów montażowych VESA 75x75 i 100x100.
Zgodność modelu
- Wymaga zewnętrznego zasilacza 24VDC (opcjonalnie dostępny jako akcesorium DPL PWRADAP_24VDC1.5A).
