Instrukcja obsługi pompy basenowej Waterway Power Defender 1.40HP
Szybki przewodnik po instalacji, obsłudze, konserwacji i rozwiązywaniu problemów dla pompy basenowej Waterway Power Defender 1.40HP. Dowiedz się, jak bezpiecznie podłączyć, uruchomić i serwisować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pompy basenowej Waterway Power Defender 1.40HP o zmiennej prędkości i podwójnym napięciu. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, okablowania, konserwacji kosza filtra oraz procedur zimowania. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka lub serwisanta basenowego zgodnie z lokalnymi przepisami.
Bezpieczeństwo
- Zawsze odłączaj zasilanie przed serwisowaniem pompy.
- Nie pozwól dzieciom korzystać z urządzenia bez nadzoru.
- W przypadku montażu w odległości mniejszej niż 5 stóp (ok. 1,5 m) od basenu, wymagane jest użycie przewodu uziemiającego o przekroju co najmniej 8 AWG.
- Nie instaluj pompy w zamkniętych obudowach bez odpowiedniej wentylacji.
Okablowanie
Przed podłączeniem upewnij się, że napięcie zasilania (115V lub 230V) jest zgodne z silnikiem. Użyj tabeli rozmiarów przewodów (Chart 1) w celu dobrania odpowiedniego przekroju kabla w zależności od mocy (HP) i odległości. Zawsze stosuj uziemienie zgodnie z National Electrical Code.

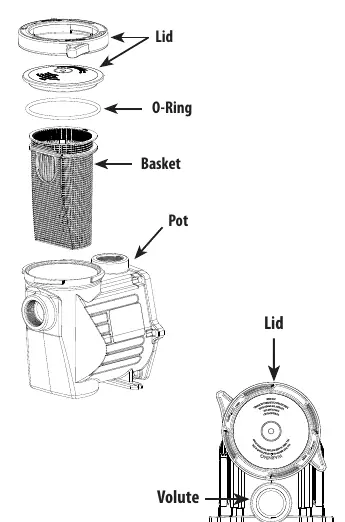

Obsługa kosza filtra (Hair and Lint Pot)
Kosz filtra musi być regularnie czyszczony z liści i zanieczyszczeń. Aby wyczyścić kosz:
- Wyłącz silnik i zredukuj ciśnienie w systemie.
- Obróć pokrywę w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij ją.
- Wyjmij kosz, usuń zanieczyszczenia i opłucz go.
- Wyczyść uszczelkę (O-ring) i posmaruj ją silikonem lub teflonem.
- Zamontuj kosz, napełnij obudowę wodą i dokręć pokrywę ręcznie (nie używaj narzędzi do dokręcania).
Zimowanie i konserwacja silnika
Jeśli temperatura spadnie poniżej 35°F (ok. 1,7°C), spuść wodę z pompy, wykręcając korki spustowe. Silnik należy chronić przed bezpośrednim nasłonecznieniem, wilgocią i zanieczyszczeniami. Nie owijaj silnika plastikiem, ponieważ powoduje to kondensację i rdzewienie.
Rozwiązywanie problemów
W przypadku problemów z zasysaniem (pompa nie zasysa wody), sprawdź szczelność rur ssących, stan uszczelki pokrywy filtra oraz poziom wody w skimmerze. Jeśli przepływ jest ograniczony, sprawdź, czy wirnik nie jest zatkany zanieczyszczeniami.
Praktyczna pomoc
Typowe problemy
Pompa nie zasysa (zbyt dużo powietrza)
Sprawdź rury ssące, zawory oraz upewnij się, że uszczelka pokrywy filtra jest czysta i prawidłowo osadzona.
Pompa nie zasysa (brak wody)
Upewnij się, że linie ssące, filtr i woluta są wypełnione wodą. Sprawdź, czy zawór ssący jest otwarty.
Zmniejszony przepływ wody
Wyczyść kosz filtra lub usuń zanieczyszczenia z wirnika pompy.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z silnikiem (115V lub 230V).
- Upewnij się, że wszystkie połączenia elektryczne są czyste i dokręcone.
- Sprawdź, czy kosz filtra jest czysty i prawidłowo osadzony.
- Upewnij się, że zawory ssące i powrotne są otwarte.
- Napełnij filtr wodą przed pierwszym uruchomieniem.
Parametry w praktyce
- Dual Voltage
- Możliwość pracy przy napięciu 115V lub 230V.
Ilustracje i schematy
- Rysunek 3 (str. 7) przedstawia schemat części zamiennych pompy, ułatwiający identyfikację elementów podczas naprawy.
Zgodność modelu
- Instalacja musi być wykonana przez licencjonowanego elektryka zgodnie z lokalnymi przepisami.
- Nie używać uszczelniaczy chemicznych w płynie na gwintach filtra.
