Instrukcja obsługi wyświetlacza e-Paper Waveshare 1.9inch Segment V1.1
Szczegółowa instrukcja obsługi i specyfikacja techniczna modułu wyświetlacza e-Paper 1.9 cala typu segmentowego firmy Waveshare. Zawiera dane mechaniczne, elektryczne oraz wytyczne dotyczące bezpiecznego użytkowania.
Spis treści
Opis produktu
Waveshare 1.9inch Segment e-Paper V1.1 to moduł wyświetlacza elektroforetycznego (e-Paper) typu segmentowego, zaprojektowany z myślą o zastosowaniach takich jak termometry. Moduł posiada zintegrowane układy sterowników segmentowych.
Kluczowe cechy
- Współczynnik odbicia bieli powyżej 35% (0 minuta).
- Współczynnik kontrastu powyżej 9:1 (0 minuta).
- Szeroki kąt widzenia i tryb odblaskowy.
- Bardzo niskie zużycie energii.
- Wyświetlacz bistabilny.
- Interfejs I2C.
Specyfikacja techniczna
Wyświetlacz posiada rozdzielczość 91 segmentów + 1 Vcom + 1 BG. Wymiary obszaru aktywnego wynoszą 28,11 x 41,35 mm, a całkowite wymiary modułu to 32,11 x 49,35 x 0,87 mm. Do komunikacji wykorzystywany jest interfejs FPC o rastrze 0,5 mm z 8 pinami.
Bezpieczeństwo i obsługa
Panel e-Paper jest wykonany z delikatnych materiałów (szkło, plastik) i jest podatny na uszkodzenia mechaniczne przy upadku, zginaniu lub skręcaniu. Należy unikać kontaktu z gazami korozyjnymi (kwasowymi, zasadowymi). Nie wolno podłączać ani odłączać złącza interfejsu podczas pracy modułu. Do czyszczenia należy używać miękkiej, suchej szmatki bez środków chemicznych, unikając silnego nacisku na powierzchnię ochronną. Produkt wymaga przechowywania w kontrolowanym środowisku (15°C do 35°C, wilgotność 30-60% RH) w oryginalnym opakowaniu, aby zapobiec degradacji parametrów pod wpływem wilgoci, światła słonecznego lub kondensacji.
Charakterystyka elektryczna
Napięcie zasilania logiki (VDD) wynosi od 1,9 V do 3,6 V (typowo 3,0 V). Pobór prądu podczas aktualizacji wynosi około 1 mA, a w trybie stop 1 µA. Temperatura pracy i przechowywania mieści się w zakresie od 0°C do 50°C przy wilgotności względnej do 70%.
Praktyczna pomoc
Typowe problemy
Nie naciskaj mocno podczas czyszczenia; używaj tylko miękkiej, suchej szmatki bez chemikaliów.
Unikaj kondensacji i szronu na powierzchni. Przechowuj w kontrolowanym środowisku o wilgotności 30-60% RH.
Nie wystawiaj nieosłoniętego panelu na długotrwałe działanie wysokiej temperatury, wilgoci, światła słonecznego lub fluorescencyjnego.
Przed użyciem
- Sprawdź, czy napięcie zasilania VDD mieści się w zakresie 1,9-3,6 V.
- Upewnij się, że środowisko pracy jest wolne od kondensacji i szronu.
- Zweryfikuj poprawność połączeń pinów zgodnie z tabelą przypisania (BUSY_N, SCL, SDA, RESB, VDD, VSS, HV).
- Upewnij się, że złącze FPC jest prawidłowo osadzone przed włączeniem zasilania.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie 0-50°C.
Ilustracje i schematy
- Schemat blokowy pokazuje przepływ danych od wejścia 8-pinowego do sterownika, a następnie do panelu wyświetlacza.

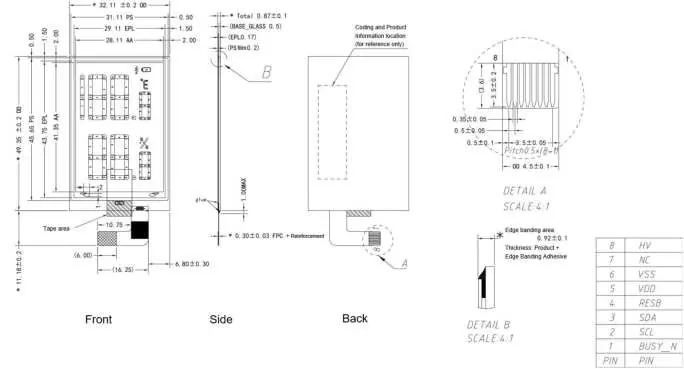

- Rysunek techniczny (Mechanical Drawing) zawiera szczegółowe wymiary montażowe oraz lokalizację złącza FPC.
Zgodność modelu
- Produkt przeznaczony do pracy w temperaturach komercyjnych (0°C do 50°C).
- Wymaga interfejsu I2C do komunikacji.
