Instrukcja obsługi stacji lutowniczej Weller WAD 101 / WAD 101IG
Szybki przewodnik po stacji lutowniczej Weller WAD 101 / WAD 101IG. Zawiera informacje o uruchomieniu, ustawieniach temperatury, regulacji przepływu powietrza, funkcjach specjalnych oraz konserwacji grotów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Stacja lutownicza Weller WAD 101 / WAD 101IG to zaawansowane urządzenie do precyzyjnych prac lutowniczych. Wersja WAD 101 jest stacją na gorące powietrze, natomiast WAD 101IG jest przeznaczona do pracy z gazem osłonowym. Przed pierwszym użyciem należy upewnić się, że napięcie sieciowe jest zgodne z tabliczką znamionową, a urządzenie jest wyłączone przed podłączeniem do zasilania.
Uruchomienie
- Umieść narzędzie lutownicze w bezpiecznej podstawce.

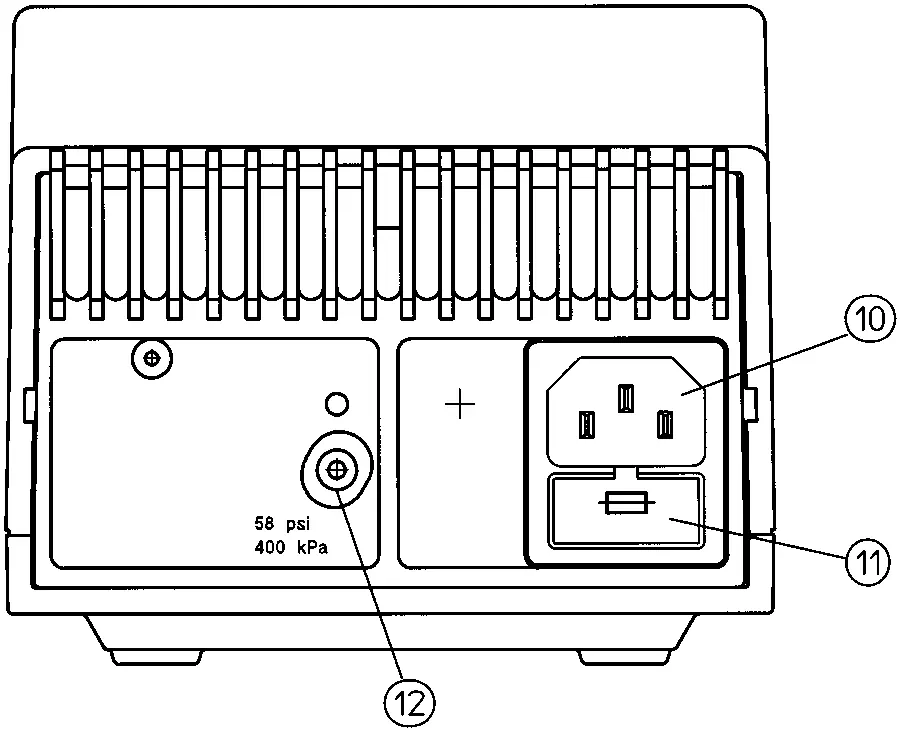

- Podłącz wąż sprężonego powietrza (średnica zewnętrzna 6 mm) do szybkozłącza (12).
- Zapewnij zasilanie suchym, bezolejowym sprężonym powietrzem lub azotem N2 o ciśnieniu 400 kPa (58 psi).
- Podłącz przewód elektryczny narzędzia do 7-pinowego gniazda (7) na panelu przednim i zablokuj go.
- Podłącz wąż powietrza do złączki (8).
- Włącz urządzenie wyłącznikiem sieciowym (1).
Obsługa i ustawienia
Po włączeniu urządzenie wykonuje autotest. Wyświetlacz (2) pokazuje ustawioną temperaturę, a następnie przełącza się na wartość rzeczywistą. Czerwona kropka (5) służy jako optyczna kontrola regulacji – ciągłe świecenie oznacza nagrzewanie, miganie oznacza osiągnięcie temperatury roboczej.
Ustawianie temperatury: Użyj przycisków UP/DOWN (3, 4), aby zmienić wartość zadaną. Po około 2 sekundach od puszczenia przycisku wyświetlacz wróci do wartości rzeczywistej.
Regulacja przepływu powietrza: Przepływ powietrza w WAD 101 reguluje się zaworem dławiącym (9). W WAD 101IG przepływ gazu jest sterowany przez podstawkę WDH 10T.
Konserwacja i bezpieczeństwo
Zawsze dbaj o czystość przejścia między elementem grzejnym a grotem lutowniczym. Przy pierwszym nagrzewaniu pokryj grot lutem, aby usunąć warstwę tlenków. Podczas przerw w pracy i przed odłożeniem lutownicy zawsze upewnij się, że grot jest dobrze pokryty cyną. Nie używaj agresywnych topników.
Ostrzeżenie: Nie kieruj strumienia gorącego powietrza na osoby ani materiały łatwopalne. W przypadku użycia azotu zapewnij odpowiednią wentylację pomieszczenia.
Informacje o producencie
Weller
Praktyczna pomoc
Typowe problemy
System nie osiąga temperatury roboczej
Sprawdź, czy grot lutowniczy jest poprawnie osadzony i czy przejście między elementem grzejnym a grotem nie jest zanieczyszczone.
Niestabilna temperatura
Upewnij się, że grot jest czysty i dobrze pokryty cyną. Sprawdź, czy nie ma uszkodzeń mechanicznych na styku elementu grzejnego z grotem.
Przed użyciem
- Sprawdź zgodność napięcia sieciowego z tabliczką znamionową.
- Upewnij się, że wyłącznik sieciowy jest w pozycji wyłączonej przed podłączeniem do prądu.
- Podłącz wąż sprężonego powietrza do szybkozłącza.
- Zapewnij zasilanie suchym, bezolejowym powietrzem lub azotem.
- Upewnij się, że grot lutowniczy jest poprawnie zamontowany.
Parametry w praktyce
- Zakres temperatur (gorące powietrze)
- 50°C - 550°C (122°F - 999°F)
- Ciśnienie sprężonego powietrza
- 400 kPa (58 psi) - musi być suche i bezolejowe.
- WAD 101IG przepływ gazu
- 0 - 5 l/min.
Ilustracje i schematy

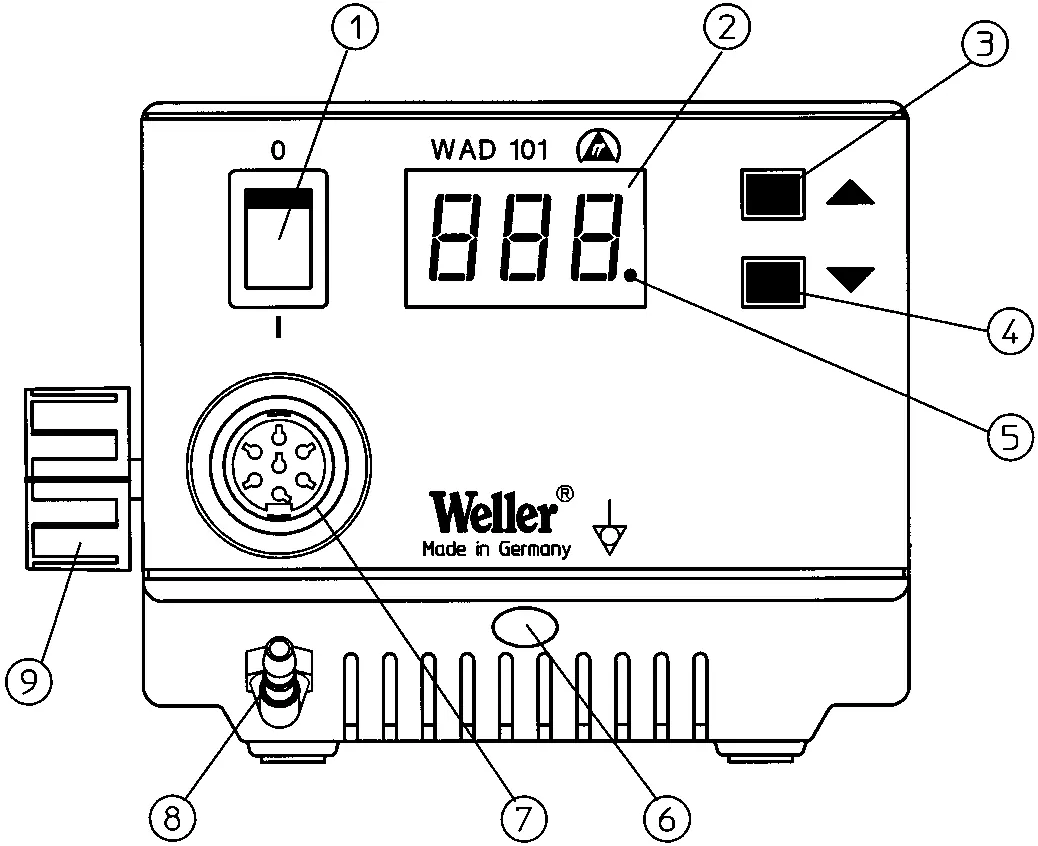

- 1: Wyłącznik sieciowy
- 2: Wyświetlacz cyfrowy
- 3/4: Przyciski UP/DOWN
- 5: Optyczna kontrola regulacji (czerwona kropka)
- 9: Zawór dławiący przepływ powietrza
Zgodność modelu
- WAD 101IG nie obsługuje lutownic na gorące powietrze.
- WAD 101IG jest przeznaczony do pracy z lutownicami WP 80IG i WP 120IG.
