Instrukcja obsługi lampy wiszącej Westinghouse 1-Light
Pobierz instrukcję obsługi lampy wiszącej Westinghouse 1-Light. Znajdziesz tu szczegółowe kroki montażu, schematy podłączenia przewodów oraz wskazówki dotyczące bezpiecznej instalacji i konserwacji oświetlenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i podłączenia lampy wiszącej Westinghouse. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. W przypadku wątpliwości dotyczących instalacji elektrycznej należy skontaktować się z wykwalifikowanym elektrykiem.
Instrukcja montażu
- Wyłącz zasilanie w skrzynce bezpieczników.
- Wkręć śruby montażowe (A) w poprzeczkę (B).
- Przymocuj poprzeczkę (B) do puszki elektrycznej (C) za pomocą śrub (D).
- Zamocuj pętlę (I1) do czaszy (F) za pomocą nakrętki sześciokątnej (K) i podkładki gwiazdkowej (J).
- Połącz łańcuch (H) z pętlą (I2) przy nasadce oprawki (R) za pomocą ogniwa (E2).
- Przełóż przewody przez ogniwa łańcucha, pętlę (I1), czaszę (F) i złączkę (G).
- Połącz łańcuch (H) z pętlą (I1) przy czaszy (F) za pomocą ogniwa (E1).
- Podnieś czaszę (F) do sufitu i zabezpiecz nakrętkami (Q).
- Zamontuj klosz (V) na oprawce (U) i zabezpiecz nasadką (M) oraz pierścieniem (L).
- Wkręć żarówkę, nie przekraczając zalecanej mocy.
Podłączenie elektryczne
Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa:
- Przewód gładki (z oznaczeniem): Podłącz do czarnego przewodu (fazowego) w puszce elektrycznej za pomocą złącza (N).
- Przewód żebrowany: Podłącz do białego przewodu (neutralnego) w puszce elektrycznej za pomocą złącza (N).
- Przewód uziemiający (miedziany): Owiń wokół zielonej śruby uziemiającej (O) na poprzeczce, a następnie połącz z przewodem uziemiającym z puszki elektrycznej za pomocą złącza (N).
Po wykonaniu połączeń zabezpiecz złącza taśmą izolacyjną i wsuń przewody do puszki.
Czyszczenie i konserwacja
Do czyszczenia lampy używaj miękkiej szmatki. Elementy szklane można czyścić łagodnym mydłem. Unikaj stosowania chemicznych środków czyszczących, proszków do szorowania, wełny stalowej lub papieru ściernego, ponieważ mogą one uszkodzić wykończenie lampy.
Informacje o producencie
Westinghouse
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy przewody zostały poprawnie połączone zgodnie ze schematem (faza do fazy, neutralny do neutralnego).
Uszkodzone elementy zestawu
Jeśli którykolwiek element jest uszkodzony, nie instaluj lampy. Skontaktuj się z miejscem zakupu w celu wymiany produktu.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
- Upewnij się, że posiadasz wszystkie elementy wymienione na rysunku 1.
- Sprawdź, czy instalacja elektryczna w domu jest przystosowana do opraw oświetleniowych (wymagane przewody o klasie temperaturowej 75°C lub 90°C).
- Przygotuj narzędzia: śrubokręt, taśmę izolacyjną, szczypce.
Parametry w praktyce
- Przewód gładki
- Przewód fazowy (Hot), podłączany do czarnego przewodu instalacji.
- Przewód żebrowany
- Przewód neutralny (Neutral), podłączany do białego przewodu instalacji.
- Przewód miedziany
- Przewód uziemiający (Ground), podłączany do zielonej śruby lub uziemienia instalacji.
Ilustracje i schematy

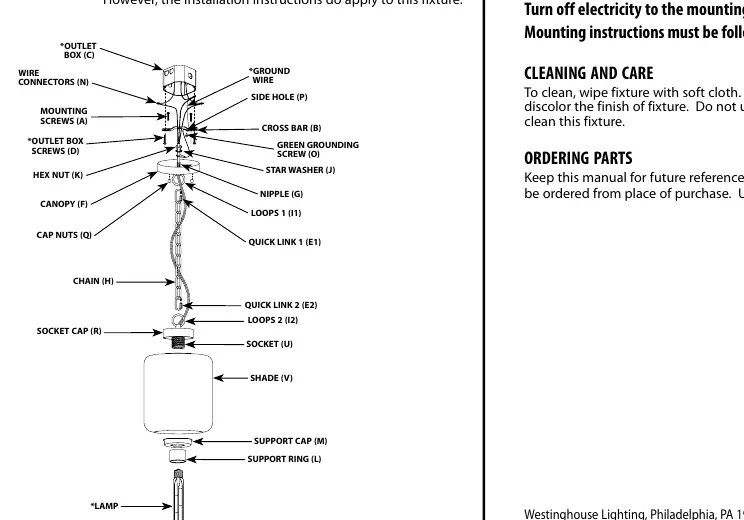

- Rysunek 1: Schemat montażowy przedstawiający kolejność łączenia elementów lampy.
- Rysunek 2: Schemat połączeń elektrycznych przewodów lampy z instalacją domową.
- Rysunek 3: Szczegółowy widok podłączenia przewodu uziemiającego.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie przekraczaj maksymalnej mocy żarówki zalecanej dla oprawki.
