Instrukcja obsługi pompy kondensatu Wilo-Plavis 011-C, 013-C, 015-C
Szybki przewodnik po instrukcji obsługi pompy kondensatu Wilo-Plavis. Dowiedz się, jak zainstalować, podłączyć, konserwować i rozwiązywać problemy z modelami 011-C, 013-C oraz 015-C.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wilo-Plavis to automatyczna pompa kondensatu przeznaczona do odprowadzania skroplin z systemów takich jak kotły, klimatyzatory, systemy chłodnicze i osuszacze powietrza. Instrukcja dotyczy modeli 011-C, 013-C oraz 015-C. Urządzenie jest przeznaczone do użytku wewnątrz budynków.
Opis urządzenia
Urządzenie składa się z pompy, zbiornika, czujników poziomu cieczy oraz zaworu zwrotnego. Model 015-C jest dodatkowo wyposażony w komorę na granulat do neutralizacji pH kondensatu z kotłów.
Instalacja
Urządzenie należy zainstalować poziomo na płaskiej powierzchni. Możliwy jest montaż ścienny przy użyciu śrub Ø 4 mm. Należy zapewnić dostęp do armatury. Rury wlotowe i wylotowe nie mogą być zagięte ani zaciśnięte; promień gięcia rury wylotowej musi wynosić powyżej 60 mm.
Podłączenie elektryczne
Podłączenie musi być wykonane przez wykwalifikowanego elektryka. System powinien być zabezpieczony wyłącznikiem różnicowoprądowym (RCD) o prądzie nieprzekraczającym 30 mA. Przełącznik alarmu można ustawić w trybie NC (normalnie zamknięty) lub NO (normalnie otwarty) poprzez obrócenie go o pół obrotu.
Uruchomienie
Po instalacji należy napełnić zbiornik czystą wodą, aby sprawdzić, czy pompa uruchamia się przy wysokim poziomie i zatrzymuje przy niskim. W modelach 013-C i 015-C należy sprawdzić działanie alarmu, napełniając zbiornik do momentu przelewu.
Konserwacja
Regularnie czyść zbiornik i sprawdzaj zawór zwrotny. W przypadku modelu 015-C należy stosować granulat do neutralizacji pH. Podczas prac konserwacyjnych zawsze używaj rękawic i okularów ochronnych, zwłaszcza przy kontakcie z kondensatem z kotłów.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie i czystość sond. Jeśli urządzenie nie odprowadza wody, sprawdź drożność rur i zawór zwrotny. Jeśli alarm jest aktywny, sprawdź, czy urządzenie odprowadza wodę i czy ustawienie przełącznika alarmu jest poprawne.
Informacje o producencie
WILO SE
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wtyczka jest poprawnie podłączona do zasilania. Sprawdź napięcie zasilające. Wyczyść sondy poziomu cieczy.
Sprawdź drożność rury wlotowej i wylotowej. Upewnij się, że rura wylotowa nie jest zagięta lub uszkodzona. Sprawdź, czy zawór zwrotny otwiera się poprawnie.
Sprawdź, czy urządzenie odprowadza wodę. Sprawdź ustawienie przełącznika alarmu (NC/NO) – upewnij się, że odpowiada wymaganej funkcji.
Przed użyciem
- Sprawdź czystość zbiornika przed montażem.
- Upewnij się, że wysokość podnoszenia nie przekracza 4 m.
- Sprawdź drożność rur wlotowych i wylotowych.
- Upewnij się, że zawór zwrotny jest czysty i nie jest zablokowany.
- W przypadku modelu 015-C, upewnij się, że granulat jest poprawnie umieszczony w komorze.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Fig 1: Wymiary i podłączenia

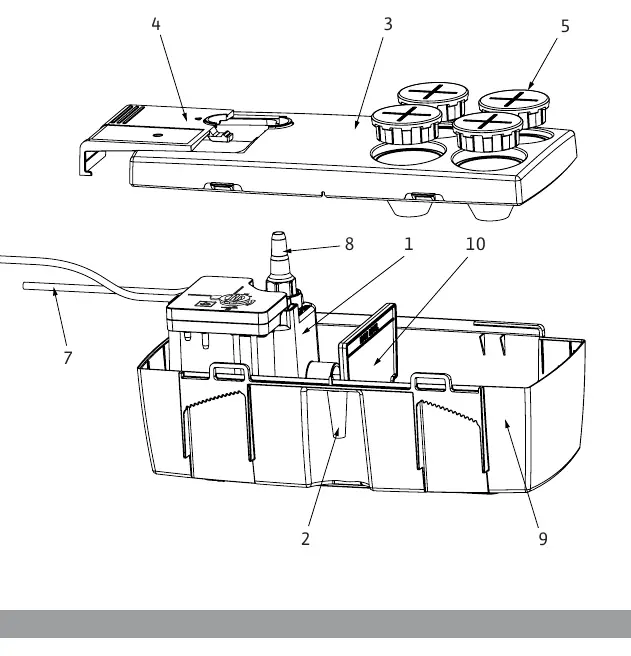

- Fig 3: Budowa urządzenia i elementy
- Fig 4: Ustawienie przełącznika alarmu (NC/NO)

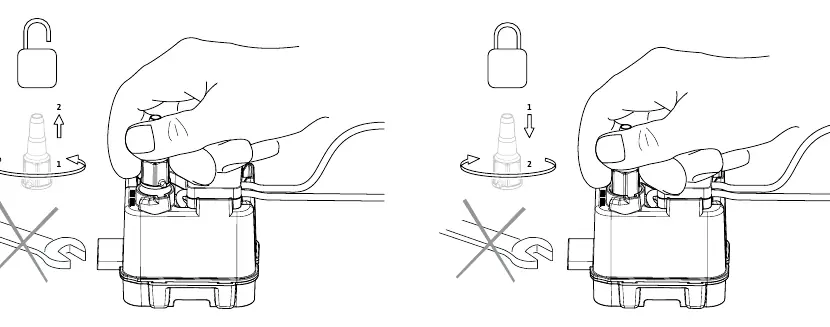

- Fig 8: Demontaż zaworu zwrotnego
Zgodność modelu
- Wilo-Plavis 015-C zawiera granulat do neutralizacji pH w zestawie.
- Modele 011-C i 013-C nie posiadają komory na granulat.
