Instrukcja montażu szyby motocyklowej Wunderlich Marathon 14150-00X
Szybki przewodnik montażu szyby motocyklowej Wunderlich Marathon 14150-00X. Dowiedz się, jak poprawnie zamontować szybę, jakie są wymagane momenty dokręcania śrub oraz jakich narzędzi użyć.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu szyby motocyklowej Wunderlich Marathon (model 14150-00X). Kluczowym wymogiem montażowym jest wstępne, luźne przykręcenie wszystkich elementów, a dopiero po ich ustawieniu – dokręcenie śrub do zalecanego momentu obrotowego. Nie należy dokręcać śrub "na sztywno" przed zakończeniem pozycjonowania szyby.
Legenda symboli
Instrukcja wykorzystuje ustandaryzowane oznaczenia graficzne, które pomagają w procesie instalacji:
- Anbau Tipp: Wskazówka montażowa.
- Achtung: Uwaga dotycząca bezpieczeństwa lub procedury.
- Schraube: Śruba.
- Drehmoment: Moment dokręcania (2 Nm).
- Reiniger: Środek czyszczący.
Montaż szyby
- Przygotuj miejsce pracy i upewnij się, że motocykl jest stabilny.

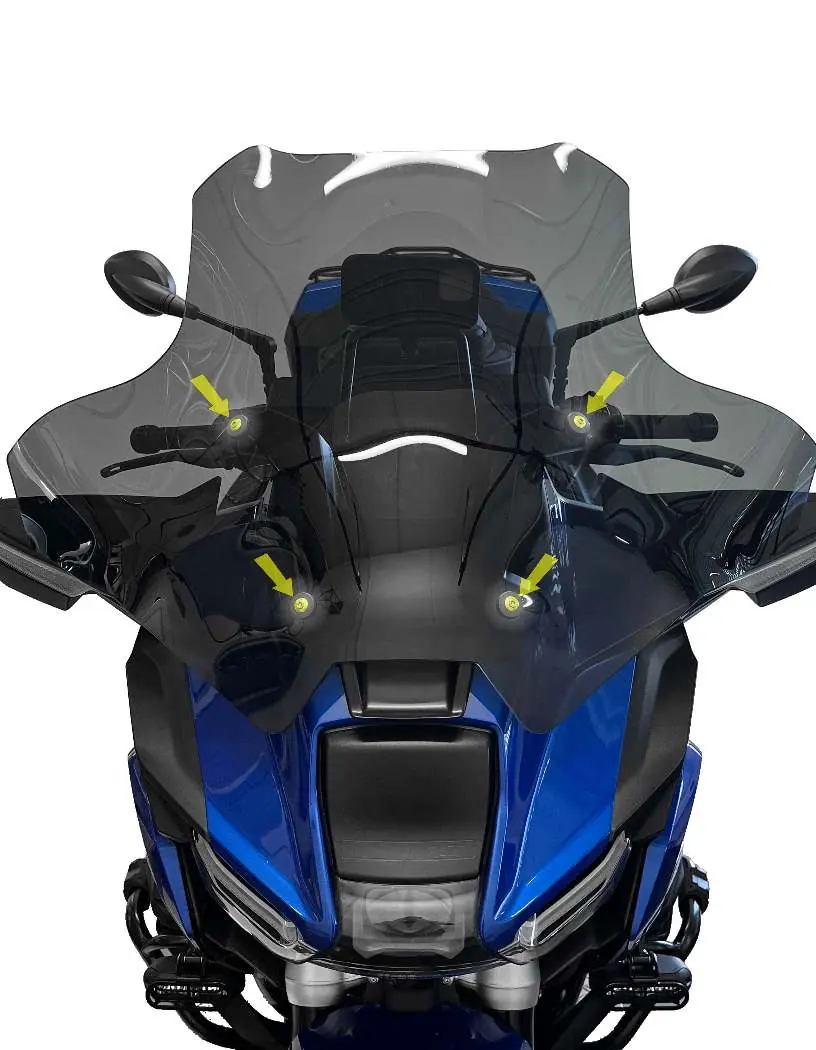

- Zidentyfikuj punkty montażowe na motocyklu zgodnie z rysunkiem technicznym.

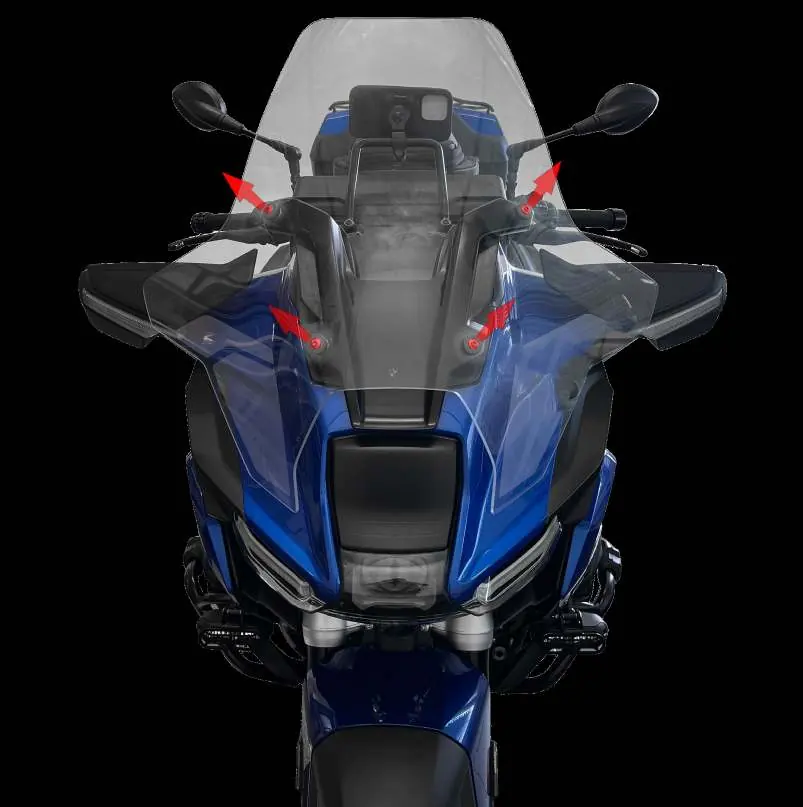

- Umieść szybę w odpowiedniej pozycji.
- Włóż śruby wraz z podkładkami zgodnie z kolejnością pokazaną na schemacie (śruba -> podkładka -> szyba -> tuleja/podkładka -> mocowanie).
- Ważne: Na początku dokręć wszystkie śruby tylko lekko (luźno).
- Po poprawnym ustawieniu i wypoziomowaniu szyby, dokręć wszystkie śruby do wymaganego momentu 2 Nm.
Konserwacja
Do czyszczenia szyby używaj odpowiednich środków czyszczących (oznaczonych w legendzie jako Reiniger), aby uniknąć zarysowań i uszkodzeń powierzchni materiału.
Praktyczna pomoc
Typowe problemy
Upewnij się, że wszystkie śruby zostały dokręcone do wymaganego momentu 2 Nm po wstępnym ustawieniu szyby.
Upewnij się, że wszystkie śruby są wkręcone tylko luźno przed ostatecznym dokręceniem. Pozwala to na niewielkie przesunięcia szyby w celu idealnego dopasowania.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (śruby, podkładki).
- Przygotuj odpowiednie narzędzia do dokręcania śrub.
- Upewnij się, że motocykl znajduje się na stabilnej podstawce.
- Oczyść punkty montażowe na motocyklu przed instalacją.
