Xantrex Solar Panel 100W / 160W - Instrukcja instalacji

Opis produktu

Panele słoneczne Xantrex to wysokiej jakości, zrównoważone źródła energii przeznaczone do zasilania urządzeń prądu stałego (DC) w pojazdach rekreacyjnych (RV), ciężarówkach oraz na łodziach. Panele wykorzystują technologię monokrystaliczną PERC i są dostępne w wariantach 100W oraz 160W.

Bezpieczeństwo

Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi. Należy zachować szczególną ostrożność, aby uniknąć porażenia prądem i ryzyka pożaru.

• Nie należy uziemiać przewodów fotowoltaicznych (PV).
• Zawsze używaj izolowanych narzędzi podczas pracy.
• Przed konserwacją odłącz panel od wszystkich urządzeń.
• Nie instaluj paneli na dachach budynków mieszkalnych.
• Nie stawiaj ani nie klękaj na panelu podczas czyszczenia.

Uruchomienie i instalacja

Proces instalacji obejmuje planowanie systemu, montaż mechaniczny oraz podłączenie elektryczne:

• Planowanie: Wybierz miejsce na dachu pojazdu, które jest sztywne, wolne od cienia i oddalone o co najmniej 1 metr od przodu pojazdu, aby zminimalizować siły wiatru.
• Montaż: Użyj dołączonych wsporników typu Z. Po wywierceniu otworów montażowych, zabezpiecz je wodoodpornym uszczelniaczem silikonowym.

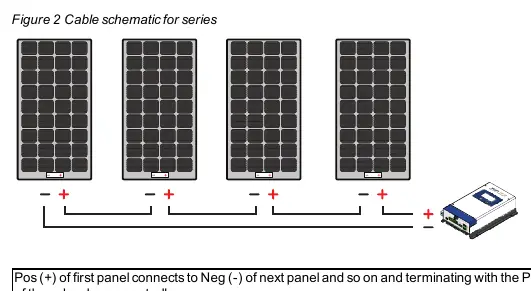

• Okablowanie: Użyj złączy typu MC4. Zawsze sprawdzaj polaryzację przed podłączeniem do regulatora ładowania. Systemy można konfigurować szeregowo, równolegle lub w układzie mieszanym w zależności od użytego regulatora (PWM lub MPPT).

Obsługa i konserwacja

System wymaga minimalnej obsługi, jednak zaleca się regularne przeglądy:

• Inspekcja wizualna: Raz w miesiącu sprawdzaj, czy szkło nie jest pęknięte, czy nie ma śladów korozji oraz czy wszystkie połączenia są stabilne.
• Czyszczenie: Usuwaj kurz i brud miękką szmatką z wodą i łagodnym detergentem. Unikaj myjek ciśnieniowych, materiałów ściernych oraz czyszczenia w pełnym słońcu, aby uniknąć szoku termicznego.

Usterki

Jeśli bateria nie ładuje się mimo obecności słońca, sprawdź:

• Czy panel nie jest zacieniony.
• Czy połączenia kabli DC są poprawne i dokręcone.
• Czy bezpiecznik w linii (10AWG) nie jest przepalony (wymień na bezpiecznik 30A/32V typu ATC).
