Instrukcja obsługi mechanicznej kopiarki do kluczy Xhorse Condor XC-002 PRO

Najważniejsze informacje z instrukcji

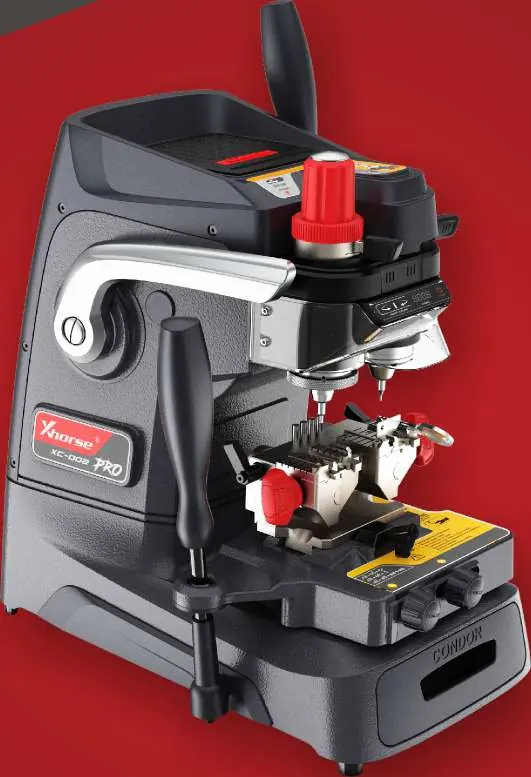

Xhorse Condor XC-002 PRO to profesjonalna mechaniczna kopiarka do kluczy. Przed rozpoczęciem pracy upewnij się, że urządzenie stoi na stabilnym, poziomym podłożu, jest podłączone do uziemionego gniazdka i znajduje się w bezpiecznym, suchym miejscu. Podczas pracy należy stosować okulary ochronne i trzymać dłonie oraz włosy z dala od obszaru roboczego.

Opis urządzenia

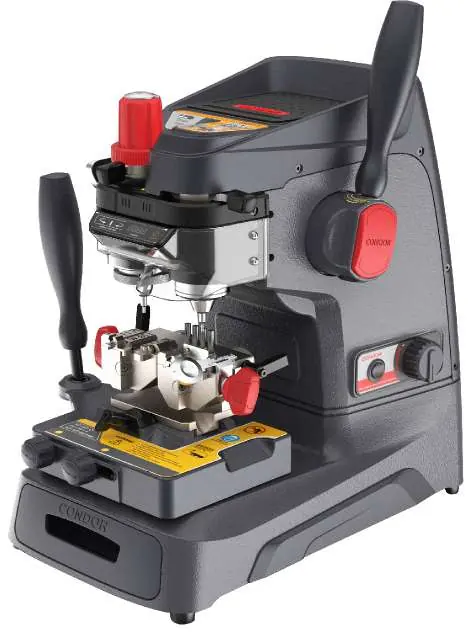

Urządzenie wyposażone jest w ergonomiczne uchwyty, wielobiegowy silnik, wbudowany wskaźnik poziomowania oraz precyzyjny mikrometr. Posiada obrotowy system mocowania sond i frezów, co zapewnia wysoką dokładność kopiowania kluczy zewnętrznych, wewnętrznych oraz typu dimple.

Instalacja i pierwsze uruchomienie

• Montaż uchwytów: Zainstaluj główny uchwyt po prawej stronie, dokręcając go zgodnie z ruchem wskazówek zegara. Uchwyt pomocniczy montuje się po lewej stronie stołu roboczego.
• Wymiana sondy i freza: Użyj przełączników blokujących po obu stronach głowicy, aby zwolnić lub zablokować narzędzia. Zawsze upewnij się, że sonda i frez są tej samej średnicy (np. 1.5mm lub 2.5mm).
• Poziomowanie: Ustaw tryb Standard, użyj głównego uchwytu do opuszczenia głowicy i wyreguluj wysokość za pomocą mikrometru, aż wskaźnik poziomowania zaświeci się na zielono.

Obsługa i tryby pracy

Prędkość obrotową freza można regulować pokrętłem w zakresie 6700-10500 obr./min. Klucze mocuje się w odpowiednich slotach uchwytu, wybierając metodę wyrównania do ramienia (shoulder) lub do końcówki (tip). W przypadku kluczy typu crescent-shaped, należy upewnić się, że płaska część klucza przylega do podstawy uchwytu.

Konserwacja

Po każdym użyciu należy oczyścić obszar roboczy z opiłków za pomocą pędzla. Nie używaj detergentów ani wody do czyszczenia maszyny. Zabrania się używania sprężonego powietrza do usuwania zanieczyszczeń, gdyż może to spowodować uszkodzenie mechanizmów wewnętrznych.

Rozwiązywanie problemów

Jeśli frez nie obraca się po włączeniu zasilania, sprawdź czy przełącznik blokady jest w poprawnej pozycji oraz czy główny uchwyt został dociśnięty do odpowiedniej wysokości. W przypadku problemów z precyzją, sprawdź czy użyto odpowiednich sond i czy uchwyt jest poprawnie wyregulowany.
