Instrukcja obsługi domu kontenerowego Xiamen 002-20-4001A-US 40FT

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik techniczny dla domu kontenerowego Xiamen 40FT (model 002-20-4001A-US). Instrukcja zawiera kluczowe schematy instalacyjne oraz szczegółowe zestawienie specyfikacji technicznych i wyposażenia, niezbędne do prawidłowej eksploatacji obiektu.

Opis urządzenia i specyfikacja

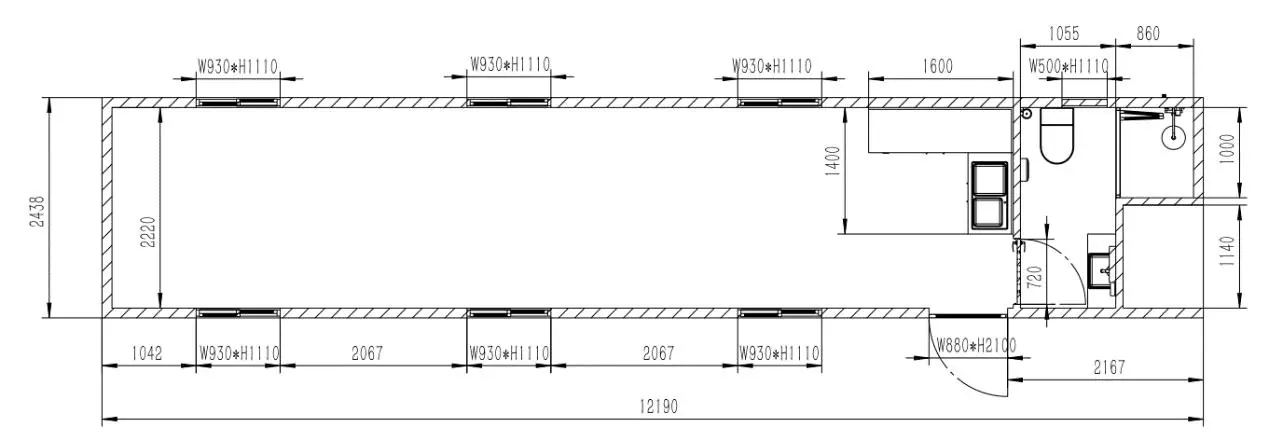

Dom kontenerowy o wymiarach zewnętrznych 12190mm x 2440mm x 2900mm (40FT x 8FT x 10FT) oparty jest na stalowej konstrukcji 40HQ. Ściany i dach wykonane są z płyt TPS 50mm oraz kompozytu drewno-plastik 9mm. Podłoga składa się z płyty ekologicznej 15mm oraz antypoślizgowej wykładziny plastikowej 3mm.

Instalacje

Dokumentacja zawiera szczegółowe plany:

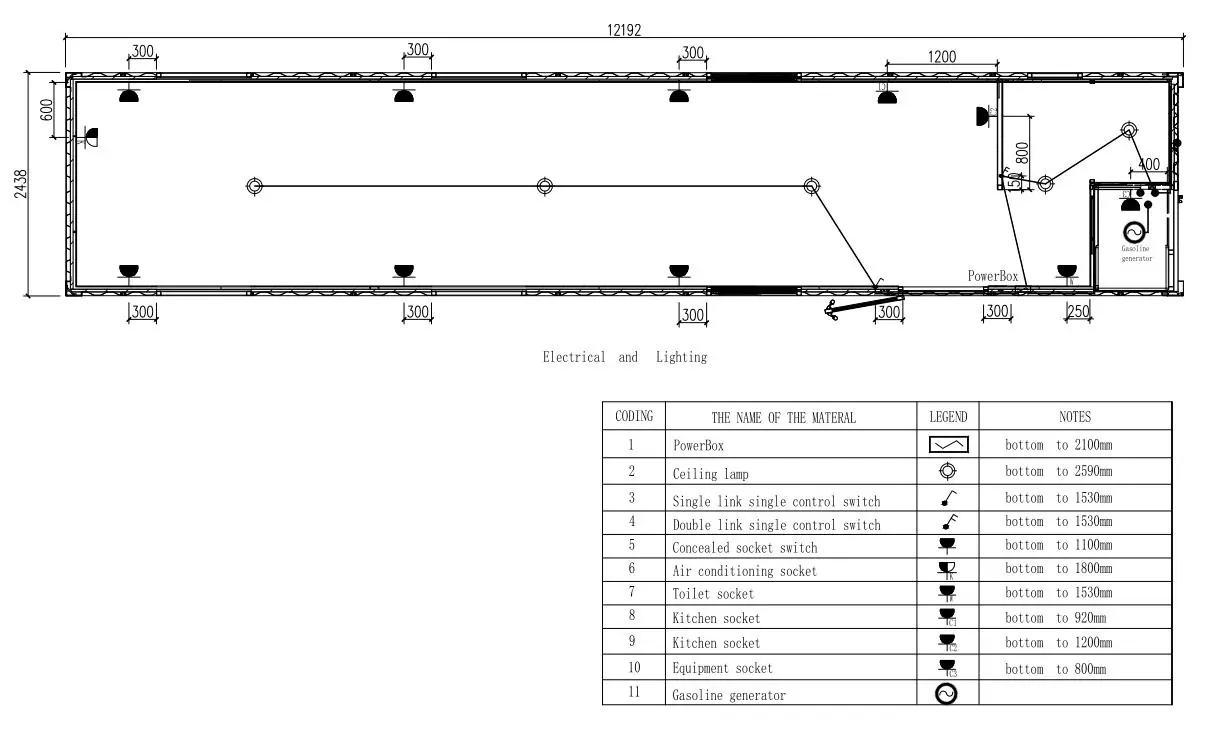

• Schemat elektryczny: Rozmieszczenie punktów świetlnych, gniazd (kuchenne, toaletowe, sprzętowe), włączników oraz lokalizację PowerBox.

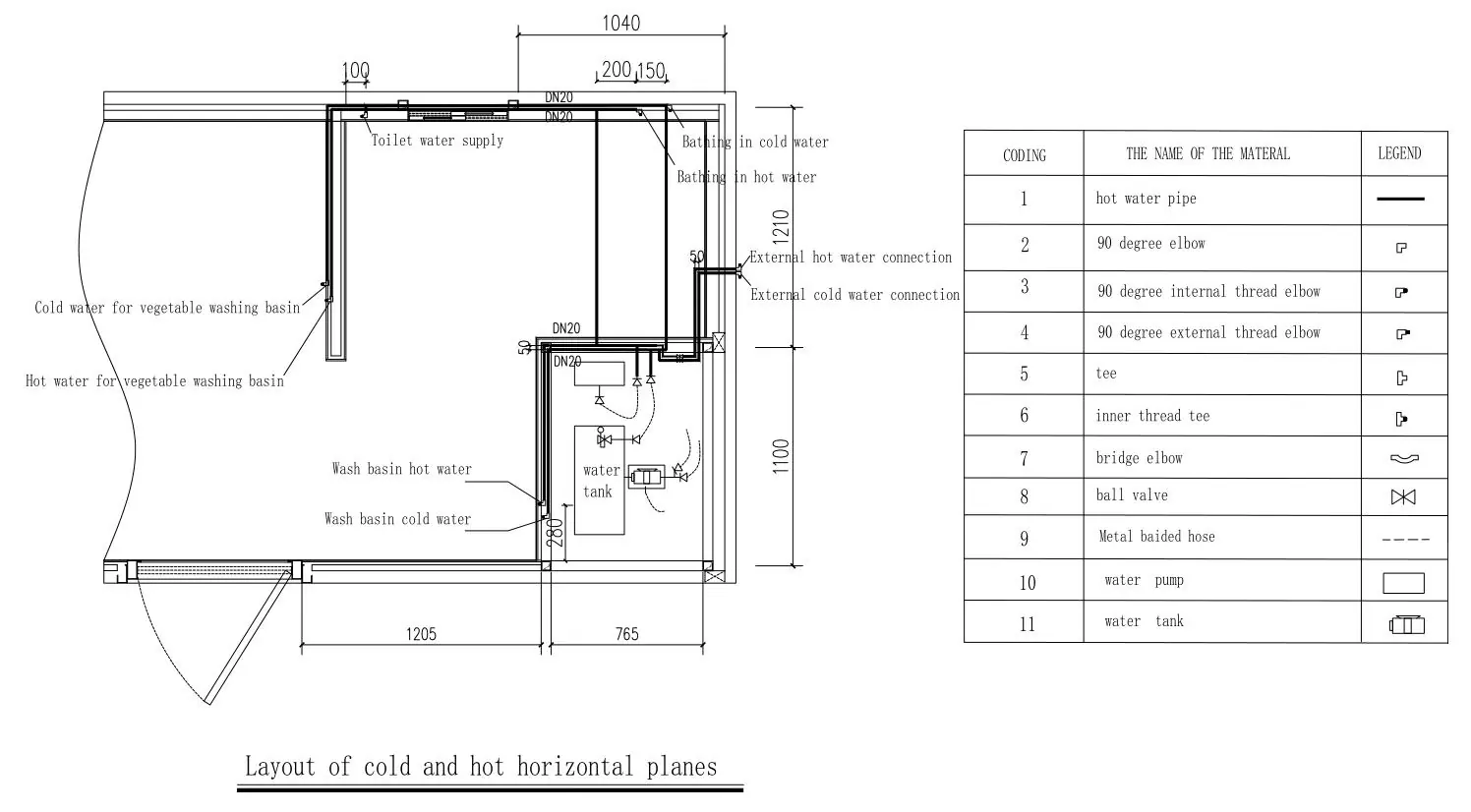

• Schemat wodny: Rozprowadzenie rur ciepłej i zimnej wody (20PPR), lokalizację zaworów, pomp wspomagających oraz zbiornika wody o pojemności 200L.

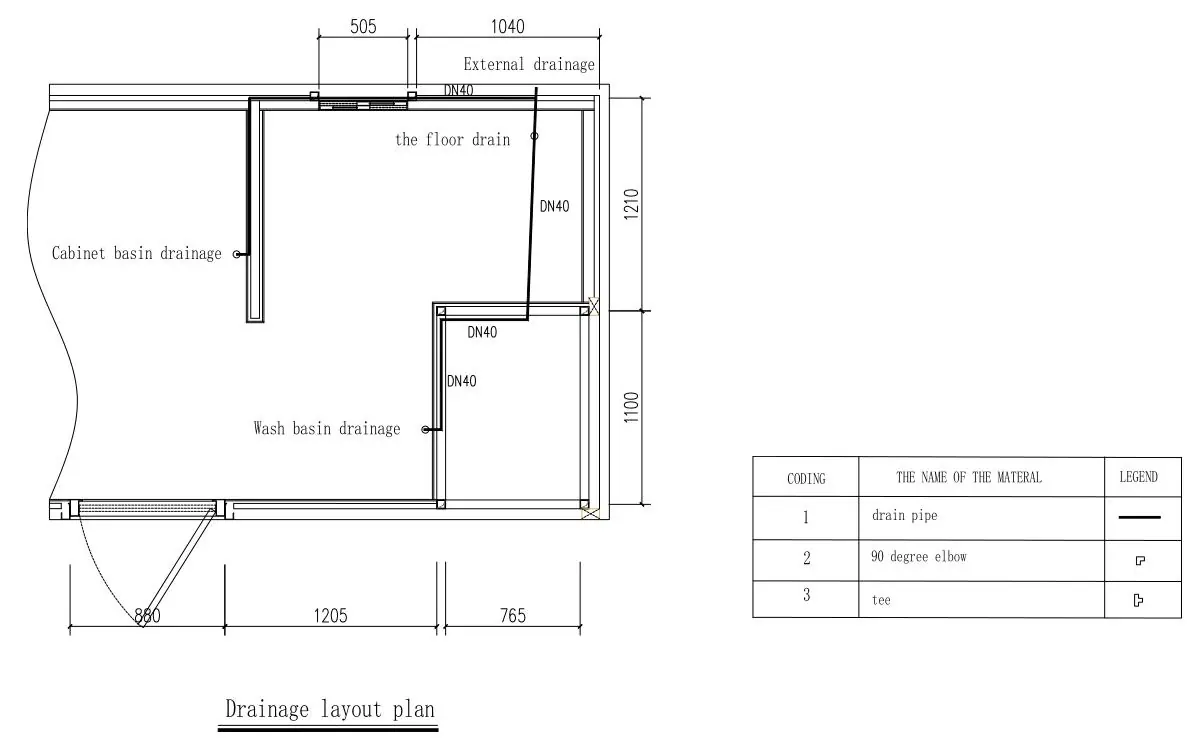

• Schemat drenażu: Rozmieszczenie odpływów podłogowych i rur kanalizacyjnych (40PVC) dla zlewu, umywalki i toalety.

Wyposażenie i części zamienne

Dom jest w pełni wyposażony w instalacje sanitarne, oświetlenie LED (18W, 6000K), wentylator wyciągowy, drzwi antywłamaniowe oraz okna z podwójnymi szybami hartowanymi. Instrukcja zawiera pełną tabelę konfiguracyjną oraz listę części zamiennych, takich jak gniazda lotnicze 16A, wyłączniki nadprądowe, armatura łazienkowa i akcesoria kuchenne.
