Instrukcja obsługi zasilacza phantom Xvive P1

Szybki przewodnik po zasilaczu phantom Xvive P1. Dowiedz się, jak poprawnie podłączyć mikrofon, wybrać napięcie 12V lub 48V, ładować urządzenie oraz bezpiecznie korzystać z zasilania.

Spis treści

Najważniejsze informacje

Zasilacz Xvive P1 to przenośne urządzenie przeznaczone do zasilania mikrofonów pojemnościowych napięciem 12V lub 48V. Dzięki wbudowanemu akumulatorowi urządzenie eliminuje potrzebę stosowania zewnętrznych kabli zasilających i zapobiega powstawaniu pętli masy. Jest to rozwiązanie typu "plug-and-play", idealne do pracy w terenie lub w studio.

Opis urządzenia

Urządzenie posiada następujące elementy sterujące i złącza:

Wejście XLR (żeńskie): Służy do podłączenia mikrofonu.
Wyjście XLR (męskie): Służy do podłączenia sygnału do miksera lub interfejsu.
Włącznik zasilania: Przełącznik ON/OFF.
Przełącznik napięcia: Pozwala wybrać między 12V a 48V w zależności od wymagań mikrofonu.
Wskaźnik LED baterii: Informuje o poziomie naładowania akumulatora.
Port ładowania USB: Złącze Micro USB-B do ładowania urządzenia.

Obsługa i ładowanie

Przed rozpoczęciem pracy upewnij się, że urządzenie jest naładowane. Ładowanie odbywa się poprzez port USB przy użyciu zasilacza 5V. Pełne naładowanie zajmuje od 2,5 do 3 godzin.

Procedura podłączania:

Ustaw przełącznik napięcia na odpowiednią wartość (12V lub 48V) zgodnie ze specyfikacją mikrofonu.
Podłącz mikrofon do wejścia XLR.
Podłącz wyjście XLR do urządzenia docelowego (np. miksera).
Włącz zasilanie przełącznikiem ON/OFF.

Ważne: Przed odłączeniem mikrofonu lub kabla XLR należy wyłączyć zasilanie i odczekać 5 sekund, aby napięcie phantom całkowicie zanikło.

Ostrzeżenia i bezpieczeństwo

Urządzenie jest przeznaczone wyłącznie do profesjonalnych mikrofonów pojemnościowych.
Nie używaj zasilacza z mikrofonami wstęgowymi lub mikrofonami niesymetrycznymi (single-ended).
Do ładowania używaj wyłącznie zasilaczy USB 5V.
Nie podłączaj innych urządzeń niż mikrofony do wejścia zasilacza.

Dane techniczne

Czas pracy na baterii: 14–40 godzin.
Czas ładowania: 2,5–3 godziny.
Napięcie ładowania: 5V USB.
Prąd wyjściowy: 12mA (dla 48V), 16mA (dla 12V).
Wymiary: 44 x 33 x 105 mm.
Waga: 145g.

Praktyczna pomoc

Typowe problemy

Mikrofon nie działa lub słychać zakłócenia.

Upewnij się, że wybrano właściwe napięcie (12V lub 48V) dla danego mikrofonu. Sprawdź, czy mikrofon nie jest typu wstęgowego lub niesymetrycznego, gdyż nie są one kompatybilne.

Wskaźnik LED baterii miga.

Oznacza to, że poziom naładowania baterii spadł poniżej 10%. Należy niezwłocznie podłączyć urządzenie do ładowania przez port USB.

Przed użyciem

Naładuj urządzenie za pomocą ładowarki USB 5V (prąd min. 1A).
Sprawdź wymagania napięciowe mikrofonu (12V lub 48V).
Ustaw przełącznik napięcia przed podłączeniem mikrofonu.
Upewnij się, że używasz kabla XLR w dobrym stanie.

Parametry w praktyce

Czas pracy (14-40h): Zależny od poboru prądu przez podłączony mikrofon.
Napięcie ładowania 5V: Standardowe napięcie ładowania USB; nie używaj ładowarek o wyższym napięciu.
Prąd wyjściowy (12mA/16mA): Maksymalny prąd dostarczany do mikrofonu przy zwarciu.

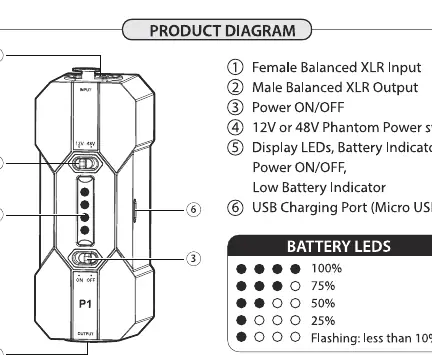

Ilustracje i schematy

1: Wejście XLR (żeńskie) - podłącz mikrofon.
2: Wyjście XLR (męskie) - podłącz do miksera/interfejsu.
3: Włącznik zasilania (ON/OFF).
4: Przełącznik napięcia (12V/48V).
5: Wskaźnik LED baterii (100%, 75%, 50%, 25%, <10%).
