Instrukcja montażu szafy POLO 1.5m
Kompletny przewodnik montażu szafy POLO 1.5m. Znajdź listę części, wymagane narzędzia, instrukcje krok po kroku oraz wskazówki dotyczące instalacji drzwi przesuwnych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

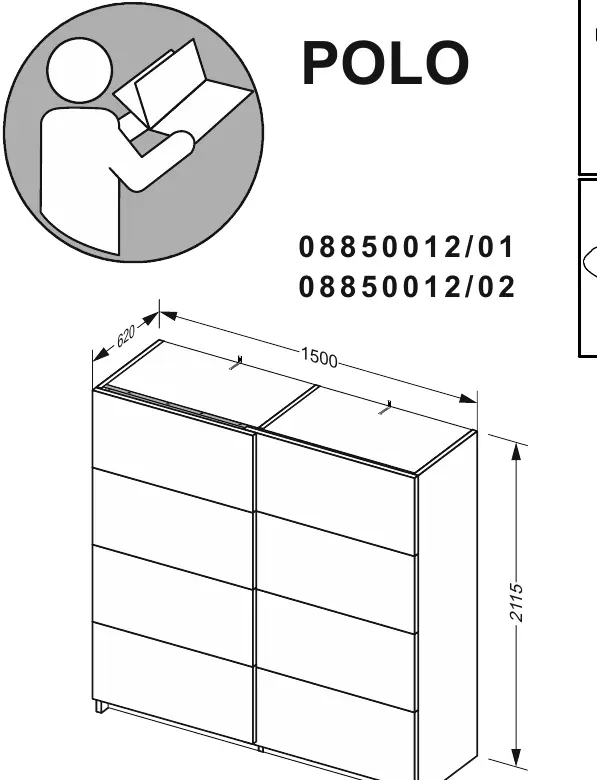

Szafa POLO to mebel o wymiarach 1500 mm szerokości, 2115 mm wysokości oraz 620 mm głębokości. Montaż wymaga około 100 minut pracy. Zaleca się przeprowadzanie montażu w dwie osoby, aby uniknąć uszkodzeń elementów lub obrażeń ciała. Przed rozpoczęciem prac należy przygotować odpowiednie narzędzia i zapewnić wystarczającą przestrzeń roboczą.
Lista części

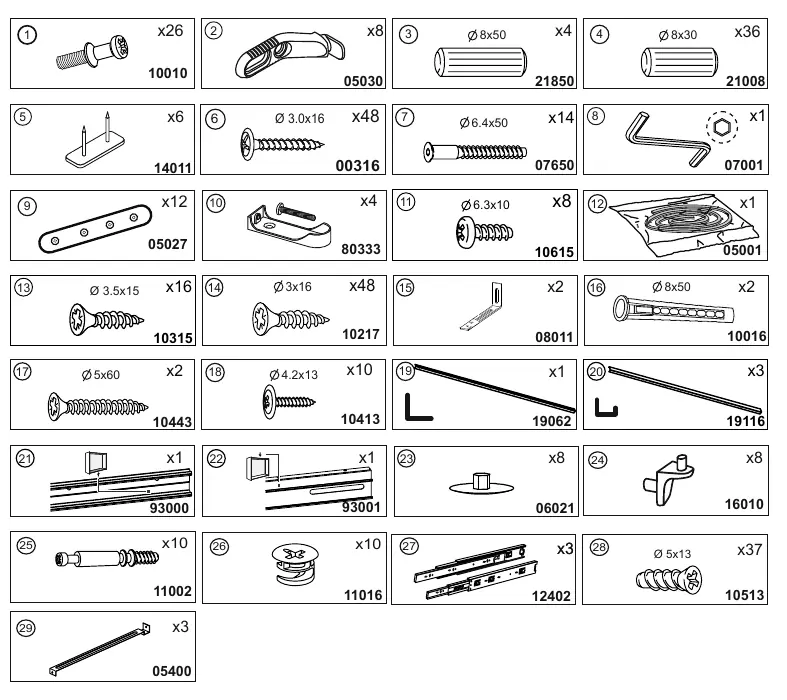

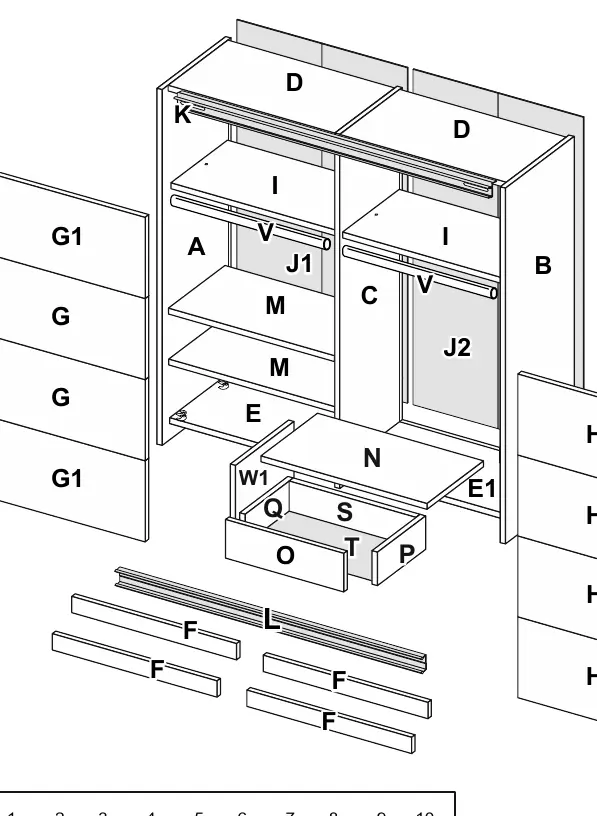

Przed przystąpieniem do montażu należy sprawdzić zawartość paczek zgodnie z wykazem na stronie 2 (elementy A-W1) oraz wykazem okuć na stronie 3 (elementy 1-29 oraz 24.1-24.13). Upewnij się, że wszystkie śruby, kołki i prowadnice są kompletne.
Wymagane narzędzia
- Wkrętarka akumulatorowa
- Śrubokręt krzyżakowy
- Ołówek
- Miarka
- Wiertło 8 mm
Instrukcja montażu krok po kroku
Montaż należy przeprowadzać zgodnie z kolejnością przedstawioną na rysunkach technicznych:
- Przygotowanie korpusu: Rozpocznij od montażu elementów bocznych i półek (strony 4-5). Użyj śrub (10010) oraz kołków (21850) zgodnie ze schematami.
- Łączenie elementów: Połącz boki (A, B) z wieńcami (D) i dnem (E) oraz przegrodami (C, J1, J2). Użyj mimośrodów (05030) i śrub (10615) do stabilnego połączenia (strony 6-10).
- Montaż prowadnic: Zamontuj prowadnice drzwi przesuwnych (24.1-24.13) na górze i dole korpusu (strony 11-12).
- Montaż szuflad: Złóż szuflady (O, P, Q, S, T) używając odpowiednich śrub i prowadnic (strony 16-19).
Montaż drzwi przesuwnych

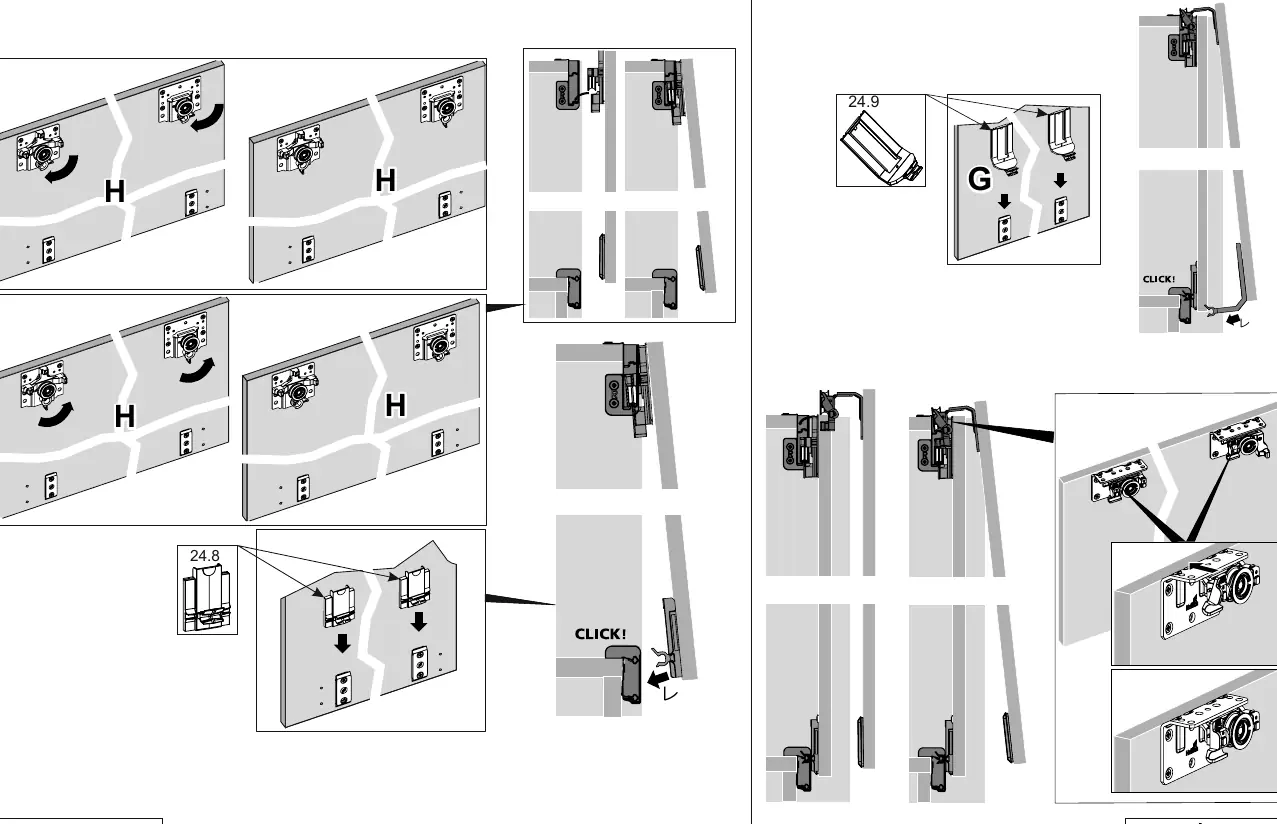

Drzwi przesuwne montuje się w ostatniej fazie. Należy zamontować wózki jezdne (24.1-24.4) na skrzydłach drzwi (G, H). Następnie zawieś drzwi na prowadnicach, zaczynając od wewnętrznych, a kończąc na zewnętrznych. Użyj elementów regulacyjnych (24.8, 24.9), aby zapewnić płynne przesuwanie się drzwi (strony 20-21).
Bezpieczeństwo
Szafa musi być stabilnie ustawiona. W przypadku montażu wysokich mebli zaleca się ich przymocowanie do ściany, aby zapobiec przewróceniu. Nie pozwalaj dzieciom wspinać się na mebel.
Informacje o producencie
XXXLutz
Praktyczna pomoc
Typowe problemy
Drzwi przesuwne nie działają płynnie
Sprawdź poprawność montażu wózków (24.1-24.4) oraz czy prowadnice są wypoziomowane. Upewnij się, że drzwi są poprawnie osadzone w szynie.
Szafa jest niestabilna
Upewnij się, że wszystkie mimośrody (05030) są dokręcone do oporu, a szafa stoi na równym podłożu.
Przed użyciem
- Sprawdź zawartość paczki zgodnie z listą części na stronie 2.
- Przygotuj miejsce montażu (min. 100 minut pracy).
- Przygotuj narzędzia: wkrętarka, śrubokręt, ołówek, miarka, wiertło 8mm.
- Upewnij się, że masz pomocnika do montażu (zalecane 2 osoby).
Parametry w praktyce
- Czas montażu
- Około 100 minut dla dwóch osób.
Ilustracje i schematy
- Strona 2: Wykaz elementów (A-W1) z wymiarami.
- Strona 3: Wykaz okuć i śrub (1-29, 24.1-24.13).
- Strony 4-19: Kolejne etapy montażu korpusu i szuflad.
- Strony 20-21: Montaż i regulacja drzwi przesuwnych.
Zgodność modelu
- Instrukcja dotyczy modeli 08850012/01 oraz 08850012/02.
