Instrukcja doboru uszczelki głowicy McDonnell & Miller Series 150

Dowiedz się, jak dobrać odpowiednią uszczelkę głowicy dla urządzeń McDonnell & Miller Series 150. Instrukcja zawiera wytyczne dotyczące rozróżnienia konstrukcji głowicy (New Design vs. Previous Design) oraz informacje gwarancyjne.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy doboru właściwej uszczelki głowicy dla urządzeń McDonnell & Miller serii 150 wyprodukowanych po lutym 1996 roku. Wybór odpowiedniej części jest kluczowy dla prawidłowego uszczelnienia urządzenia.

Dobór uszczelki głowicy

Wybór uszczelki zależy od konstrukcji głowicy urządzenia. Przed zakupem należy zidentyfikować typ kołnierza.

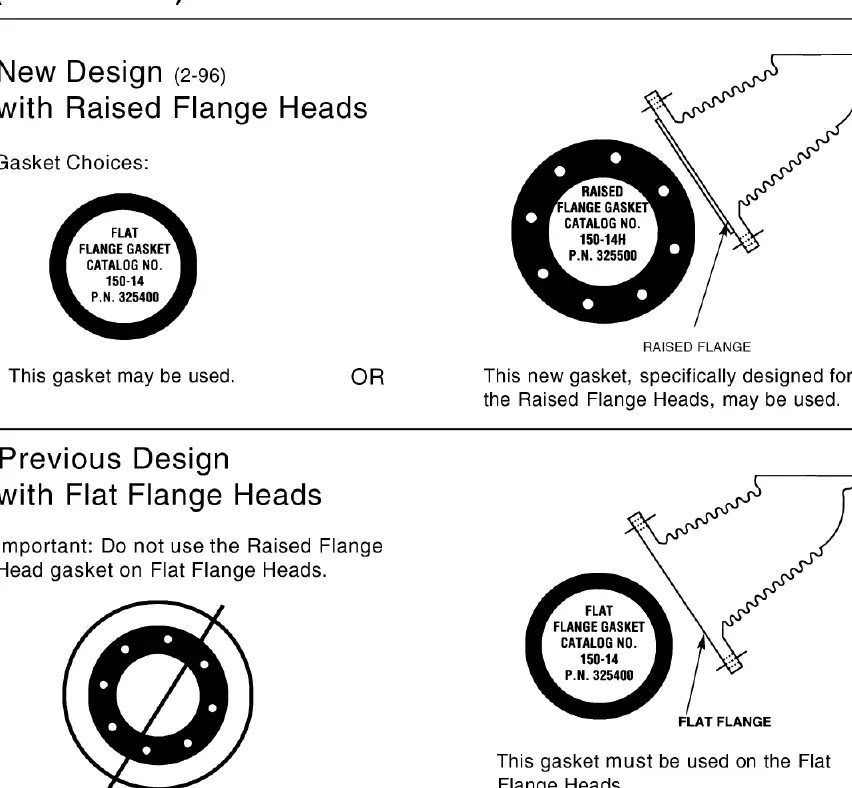

Schemat doboru uszczelki: Nowa konstrukcja (z podniesionym kołnierzem) vs. Poprzednia konstrukcja (z płaskim kołnierzem).

Nowa konstrukcja (New Design)

Dotyczy głowic z podniesionym kołnierzem (Raised Flange Heads).

Można użyć uszczelki płaskiej (Flat Flange Gasket), nr kat. 150-14, nr części 325400.
Można użyć uszczelki dedykowanej do podniesionego kołnierza (Raised Flange Gasket), nr kat. 150-14H, nr części 325500.

Poprzednia konstrukcja (Previous Design)

Dotyczy głowic z płaskim kołnierzem (Flat Flange Heads).

Należy użyć uszczelki płaskiej (Flat Flange Gasket), nr kat. 150-14, nr części 325400.
Ważne: Nie wolno używać uszczelki przeznaczonej do podniesionego kołnierza (Raised Flange Head gasket) w głowicach z płaskim kołnierzem.

Gwarancja

Dokument zawiera szczegółowe warunki gwarancji komercyjnej oraz konsumenckiej. W przypadku roszczeń gwarancyjnych należy skontaktować się z dealerem lub zadzwonić pod numer +1-847-966-3700.

Praktyczna pomoc

Typowe problemy

Wyciek po wymianie uszczelki

Upewnij się, że użyto właściwego typu uszczelki (płaska vs. podniesiony kołnierz) zgodnie z typem głowicy.

Przed użyciem

Zidentyfikuj typ głowicy (New Design z podniesionym kołnierzem lub Previous Design z płaskim kołnierzem).
Wybierz odpowiedni numer części (325400 lub 325500).
W przypadku wątpliwości skontaktuj się z serwisem.
