Instrukcja montażu lampy Z-Lite 1100-1S

Najważniejsze informacje z instrukcji

Przed przystąpieniem do montażu lampy Z-Lite 1100-1S należy bezwzględnie wyłączyć zasilanie elektryczne w obwodzie (wyjąć bezpiecznik lub wyłączyć wyłącznik automatyczny). Instalacja nie wymaga specjalistycznych narzędzi, jednak w razie wątpliwości zaleca się konsultację z wykwalifikowanym elektrykiem. Prawidłowe okablowanie jest kluczowe dla bezpiecznego działania urządzenia.

Montaż i instalacja

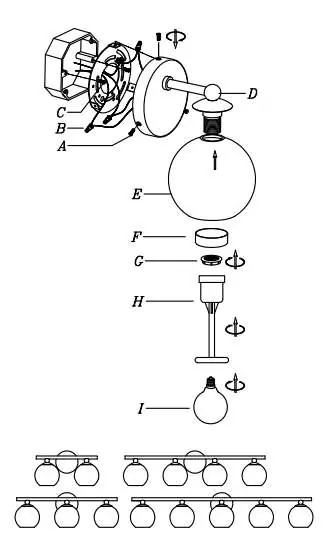

Przed rozpoczęciem upewnij się, że zestaw zawiera wszystkie części pokazane na rysunku. Nie należy montować lampy bezpośrednio do puszki elektrycznej bez użycia płyty montażowej.

1. Przymocuj uniwersalną płytę montażową (B) do puszki elektrycznej za pomocą śrub.
2. Podłącz przewód uziemiający: wkręć zieloną śrubę uziemiającą w otwór na pasku montażowym. Owiń przewód uziemiający z lampy wokół śruby, a następnie połącz go z przewodem uziemiającym z puszki elektrycznej za pomocą złącza (brak w zestawie).

Podłączenie przewodów

Zidentyfikuj grupę przewodów swojej lampy i połącz je zgodnie z poniższymi wytycznymi:

• Grupa A (podłączenie do czarnego przewodu domowego): Przewody czarne, przewody równoległe (okrągłe i gładkie), przewody białe/szare z oznaczeniem (tracer).
• Grupa B (podłączenie do białego przewodu domowego): Przewody białe, przewody równoległe (kwadratowe i żebrowane), przewody białe/szare bez oznaczenia (tracer).

Po połączeniu przewodów za pomocą złączy, upewnij się, że są one mocno dokręcone (zgodnie z ruchem wskazówek zegara) i nie można ich łatwo rozłączyć. Nie skręcaj przewodów przed użyciem złączy.

Montaż końcowy

1. Po podłączeniu przewodów, ostrożnie wsuń je do puszki elektrycznej.
2. Zamontuj płytę tylną do uniwersalnej płyty montażowej (B), wyrównując otwory montażowe.
3. Dokręć płytę tylną za pomocą śrub montażowych (A) od góry i dołu.
4. Nasunąć szklany klosz (E) na oprawkę, a następnie zabezpieczyć go pierścieniem (G) i metalową osłoną (F) za pomocą narzędzia dystansowego (H).
5. Zainstaluj żarówkę (brak w zestawie). Nie przekraczaj maksymalnej mocy zalecanej dla oprawki.

Czyszczenie i konserwacja

Do czyszczenia lampy używaj miękkiej szmatki. Szklane elementy można czyścić łagodnym mydłem. Nie używaj materiałów ściernych, takich jak myjki, proszki do szorowania, wełna stalowa czy papier ścierny, ponieważ mogą one uszkodzić powierzchnię.
