Instrukcja obsługi wzmacniaczy ZAPCO serii HB (104D II, 154D II, 501D II)

Wprowadzenie i bezpieczeństwo

Wzmacniacze ZAPCO serii HB to zaawansowane urządzenia audio wymagające profesjonalnego montażu. Instalacja powinna być przeprowadzona przez wykwalifikowanego technika. Zawsze stosuj bezpiecznik lub wyłącznik automatyczny w odległości do 45 cm od akumulatora. Unikaj prowadzenia przewodów w pobliżu gorących lub ruchomych elementów pojazdu, takich jak pedały hamulca, gazu czy sprzęgła. Zawsze używaj przepustów kablowych przy przechodzeniu przez metalowe panele.

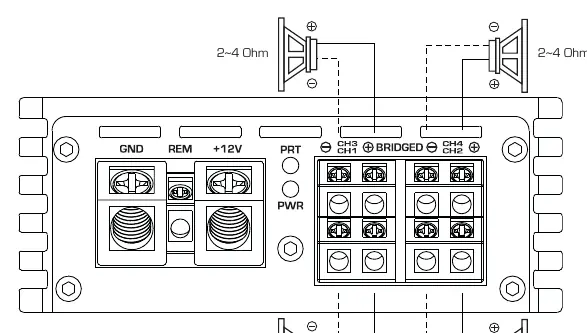

Planowanie zasilania

Prawidłowe podłączenie zasilania jest kluczowe dla wydajności i bezpieczeństwa:

• +12V B: Główne wejście zasilania podłączane bezpośrednio do dodatniego bieguna akumulatora.
• GND: Główne uziemienie, które musi być solidnie przykręcone do niepolakierowanego metalu ramy pojazdu.
• REM: Wejście zdalnego włączania (+12V), podłączane do wyjścia sterującego jednostki głównej lub terminala akcesoriów (ACC).

Montaż i ustawienia

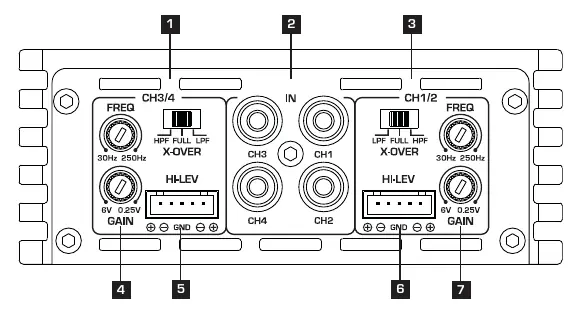

Wzmacniacz wymaga odpowiedniej wentylacji, dlatego nie należy go montować w komorze silnika ani w miejscach narażonych na wilgoć i nadmierne wibracje (np. bezpośrednio na obudowie subwoofera). Potencjometry wzmocnienia (Gain) nie służą do regulacji głośności – należy je ustawiać tylko wtedy, gdy jest to absolutnie konieczne, aby uniknąć szumów i zniekształceń dźwięku. Nadmierna ekspozycja na wysoki poziom ciśnienia akustycznego może prowadzić do trwałego uszkodzenia słuchu.

Konserwacja i utylizacja

Urządzenie nie wymaga specjalnej konserwacji poza utrzymaniem czystości i zapewnieniem drożności otworów wentylacyjnych. W przypadku zakończenia eksploatacji, urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego, nie wyrzucając go do zwykłych odpadów komunalnych.
