Instrukcja montażu adaptera Ethernet Zebra 00JN09
Dowiedz się, jak bezpiecznie wymienić i zainstalować adapter Ethernet (Ethernet Cup) w stacji dokującej Zebra TC7X. Instrukcja zawiera kroki demontażu, podłączenia przewodów oraz montażu nowego modułu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces wymiany (rework) adaptera Ethernet (Ethernet Cup) w stacjach dokujących serii Zebra TC7X. Czynność ta jest przeznaczona wyłącznie dla wykwalifikowanych techników lub inżynierów.
Wymogi bezpieczeństwa:
- Prace muszą być wykonywane na stanowisku zabezpieczonym przed wyładowaniami elektrostatycznymi (ESD).
- Technik musi nosić uziemioną opaskę antystatyczną.
- Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie prądem zmiennym (AC) od stacji dokującej.
Demontaż starego adaptera
- Odłącz zasilanie AC od stacji dokującej.
- Używając śrubokręta krzyżakowego (Phillips), wykręć śrubę zabezpieczającą adapter Ethernet w stacji.
- Przesuń adapter Ethernet do przodu i unieś go.

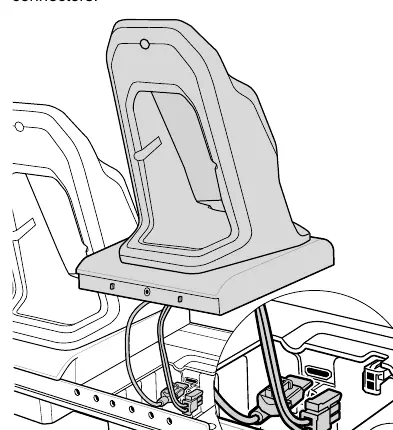

- Odłącz kable adaptera Ethernet od złączy wewnątrz stacji.
Montaż nowego adaptera
- Podłącz kable nowego adaptera Ethernet do odpowiednich złączy w stacji dokującej.
- Dopasuj nowy adapter Ethernet do stacji i wsuń go do tyłu, aż znajdzie się w odpowiedniej pozycji.

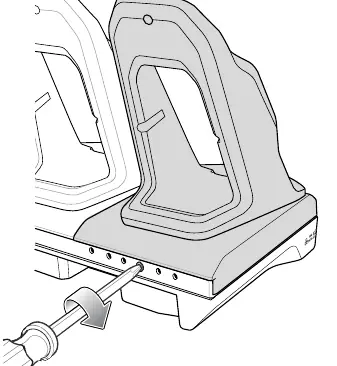

- Używając śrubokręta krzyżakowego, zabezpiecz nowy adapter w stacji za pomocą śruby.
Informacje o producencie
Zebra Technologies
Praktyczna pomoc
Typowe problemy
Sprawdź, czy kable Ethernet zostały poprawnie i do końca wpięte do złączy wewnątrz stacji dokującej.
Upewnij się, że adapter jest poprawnie wyrównany względem prowadnic stacji dokującej przed próbą wsunięcia go do tyłu.
Przed użyciem
- Przygotuj śrubokręt krzyżakowy (Phillips).
- Zapewnij stanowisko pracy z ochroną ESD.
- Załóż uziemioną opaskę antystatyczną.
- Odłącz zasilanie AC od stacji dokującej.
