Instrukcja montażu Ethernet Cup Zebra TC7X
Praktyczny przewodnik instalacji modułu Ethernet Cup dla urządzeń Zebra TC7X. Dowiedz się, jak bezpiecznie wymienić komponent, zachowując standardy ochrony ESD.
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces wymiany modułu Ethernet Cup w stacjach dokujących serii Zebra TC7X. Ze względu na charakter prac, czynność ta musi być wykonywana wyłącznie przez wykwalifikowanego technika lub inżyniera w środowisku zabezpieczonym przed wyładowaniami elektrostatycznymi (ESD). Podczas pracy wymagane jest stosowanie uziemionej opaski antystatycznej.
Procedura montażu i wymiany
- Odłącz zasilanie prądem zmiennym (AC) od stacji dokującej.
- Używając śrubokręta krzyżakowego (Phillips), wykręć śrubę mocującą moduł Ethernet Cup do stacji.
- Przesuń moduł Ethernet Cup do przodu i unieś go, aby odłączyć go od podstawy.

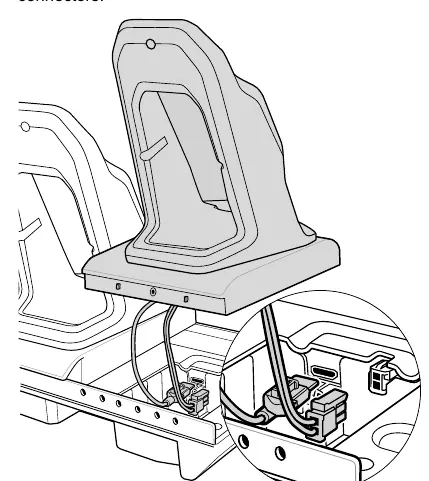

- Odłącz kable modułu Ethernet Cup od złączy wewnątrz stacji.
- Podłącz kable nowego modułu Ethernet Cup do odpowiednich złączy.
- Dopasuj nowy moduł Ethernet Cup do stacji dokującej i wsuń go do tyłu, aż znajdzie się we właściwej pozycji.
- Zabezpiecz nowy moduł w stacji dokującej za pomocą śruby, używając śrubokręta krzyżakowego.
Informacje o producencie
Zebra Technologies
Praktyczna pomoc
Typowe problemy
Prace muszą być wykonywane w środowisku ESD z użyciem uziemionej opaski antystatycznej.
Przed użyciem
- Upewnij się, że posiadasz śrubokręt krzyżakowy (Phillips).
- Przygotuj stanowisko pracy z ochroną ESD.
- Załóż uziemioną opaskę antystatyczną.
- Odłącz zasilanie AC od stacji dokującej przed rozpoczęciem prac.
