Instrukcja obsługi panelu domowego Zendure Home Panel with EV Outlets 10C
Szybki przewodnik po instalacji i obsłudze panelu domowego Zendure Home Panel 10C. Dowiedz się, jak podłączyć SuperBase V, zarządzać obwodami, korzystać z funkcji inteligentnego przełącznika i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, obsługi i rozwiązywania problemów z panelem domowym Zendure Home Panel z gniazdami EV, w tym podłączania jednostek SuperBase V. str. 1, 2, 3, 4
Najważniejsze czynności
- Całkowite wyłączenie zasilania (de-energize): Otwórz wszystkie podłączone wyłączniki nadrzędne, upewnij się, że wskaźnik sieci (Grid Indicator) jest wyłączony, wyłącz jednostki SuperBase V i odłącz je od panelu. str. 3
- Podłączanie do SuperBase V: Podłącz kabel ZenX do portu ZenT2 i naciśnij przycisk zasilania AC przez 3 sekundy. str. 6
Pierwsze uruchomienie
- Aktualizacja oprogramowania układowego: Podczas pierwszego użycia sprawdź dostępność najnowszego oprogramowania za pomocą aplikacji Zendure. str. 7
Problemy i rozwiązania
Czerwony wskaźnik błędu włączony i 2 sygnały dźwiękowe (Przepięcie)
Problem zostanie rozwiązany/zniknie po przywróceniu zasilania z sieci.
str. 7
Czerwony wskaźnik błędu miga i 2 sygnały dźwiękowe (Przetężenie)
Odłącz zasilanie, rozwiąż problem, a następnie włącz zasilanie, aby wznowić pracę.
str. 7
Czerwony wskaźnik błędu włączony i 2 sygnały dźwiękowe (Przegrzanie)
Zmniejsz obciążenie lub zatrzymaj pracę i zrestartuj po spadku temperatury do poziomu roboczego.
str. 7
Czerwony wskaźnik błędu włączony i 3 sygnały dźwiękowe (Przepalone bezpieczniki obwodów obciążenia)
Wyłącz SBV, zrestartuj Home Panel i SBV, następnie naciśnij i przytrzymaj przycisk resetowania obwodów obciążenia przez 10 sekund.
str. 7Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| Czerwony wskaźnik błędu włączony + 2... | Przepięcie (Over voltage) | Czekaj na powrót zasilania sieciowego. | str. 7 |
| Czerwony wskaźnik błędu miga + 2 sygnały | Przetężenie (Over current) | Odłącz zasilanie, usuń przyczynę, zrestartuj. | str. 7 |
| Czerwony wskaźnik błędu włączony + 3... | Przepalone bezpieczniki (Fuses broken) | Wyłącz SBV, zrestartuj, przytrzymaj przycisk resetu obwodów przez 10s. | str. 7 |
Konserwacja i reset
- Resetowanie obwodów obciążenia po wymianie bezpieczników: Naciśnij i przytrzymaj przycisk resetowania obwodów obciążenia przez 10 sekund. str. 5
- Wyczyszczenie wszystkich błędów: Naciśnij i przytrzymaj przycisk zasilania/pauzy przez 10 sekund. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 19.4lbs / 8.8kg | Masa urządzenia | str. 2 |
| Wymiary | 11.2 x 4.7 x 19.4in / 285 x 119 x 492mm | Wymiary fizyczne | str. 2 |
| Maksymalna pojemność akumulatora | 64,380Wh (SSS) lub 46,080Wh (LFP) | Pojemność podłączonych akumulatorów | str. 2 |
| Znamionowe napięcie systemu | 120VAC/240VAC | Napięcie pracy | str. 2 |
| Maksymalny całkowity prąd wejściowy | 50A x4 | Limit prądu wejściowego | str. 2 |
Gdzie szukać w PDF
- Specyfikacje str. 2
- Wytyczne bezpieczeństwa str. 3
- Przegląd produktu str. 4
- Wytyczne operacyjne str. 5
- Rozwiązywanie problemów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zendure Home Panel 10C to inteligentny przełącznik obciążeń (transfer switch) oraz stacja szybkiego ładowania dla jednostek SuperBase V. Uwaga: Instalacja urządzenia musi być wykonana wyłącznie przez wykwalifikowanego elektryka. Urządzenie nie posiada wbudowanych zabezpieczeń AFCI/GFCI, które muszą być zainstalowane w obwodach odbiorczych.
Opis urządzenia

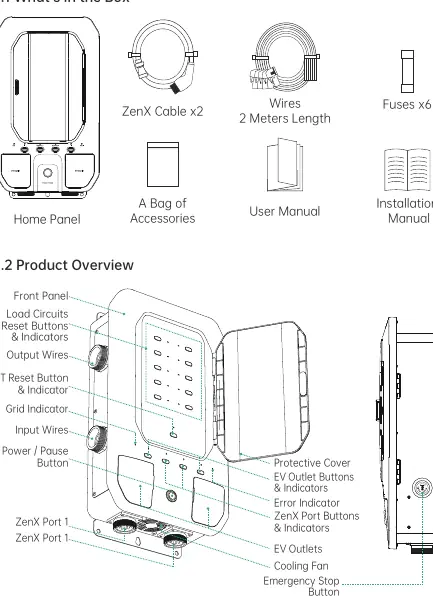

Panel wyposażony jest w 10 obwodów (4x 30A, 6x 20A) oraz dwa gniazda EV (NEMA 14-50). Na przednim panelu znajdują się przyciski resetowania obwodów, wskaźniki LED stanu sieci, portów ZenX, błędów oraz przycisk zasilania/pauzy. Urządzenie posiada również przycisk awaryjny (Emergency Stop) oraz wentylator chłodzący.
Podłączenie i instalacja
- Przed podłączeniem upewnij się, że zarówno SuperBase V, jak i Home Panel są wyłączone.
- Podłącz jednostki SuperBase V do portów ZenX za pomocą kabli ZenX.
- Wszystkie wyłączniki nadprądowe zasilające panel powinny być typu non-AFCI lub non-GFCI.
- Po podłączeniu, ikona Home Panel pojawi się na wyświetlaczu SuperBase V.
Obsługa i tryby pracy
- Tryb sieciowy (Grid Mode): Domyślny tryb pracy, w którym sieć ma priorytet. W przypadku awarii zasilania, panel automatycznie przełącza się na zasilanie z SuperBase V w czasie poniżej 100ms.
- Ładowanie EV: Panel posiada dwa gniazda ładowania pojazdów elektrycznych (40A Max).
- Zarządzanie przez aplikację: Aplikacja Zendure umożliwia zdalne sterowanie, aktualizacje oprogramowania (OTA) oraz konfigurację napięcia wyjściowego (120V/240V).
- Wyłączanie: Krótkie naciśnięcie przycisku Power/Pause wyłącza wszystkie wyjścia, pozostawiając płytę główną w trybie czuwania (obsługa Bluetooth/Wi-Fi).
Rozwiązywanie problemów
W przypadku wystąpienia błędu, panel sygnalizuje go za pomocą wskaźnika LED i sygnałów dźwiękowych:
- Czerwony wskaźnik + 2 sygnały: Przepięcie (Over voltage) – problem ustąpi po powrocie zasilania sieciowego.
- Migający czerwony wskaźnik + 2 sygnały: Przeciążenie (Over current) – odłącz zasilanie, usuń przyczynę i uruchom ponownie.
- Czerwony wskaźnik + 2 sygnały: Przegrzanie (Over-temperature) – zmniejsz obciążenie i poczekaj na ostygnięcie.
- Czerwony wskaźnik + 3 sygnały: Przepalone bezpieczniki – wyłącz SBV, zresetuj przyciskiem Load Circuits (przytrzymaj 10s) po usunięciu awarii.
Bezpieczeństwo
Nie demontuj urządzenia samodzielnie. Nie blokuj wentylatora chłodzącego. W przypadku otwarcia przedniego panelu bez odłączenia zasilania, włączy się alarm dźwiękowy.
Informacje o producencie
Zendure
Praktyczna pomoc
Typowe problemy
Czerwony wskaźnik błędu i 2 sygnały dźwiękowe (Over voltage)
Problem ustąpi automatycznie po powrocie stabilnego zasilania z sieci.
Migający czerwony wskaźnik i 2 sygnały dźwiękowe (Over current)
Odłącz zasilanie, usuń przyczynę przeciążenia, a następnie włącz ponownie.
Czerwony wskaźnik i 3 sygnały dźwiękowe (Fuses broken)
Wyłącz SuperBase V, usuń przyczynę awarii, a następnie przytrzymaj przycisk Load Circuits Reset przez 10 sekund.
Alarm dźwiękowy po otwarciu panelu
Urządzenie jest pod napięciem. Przed otwarciem należy fizycznie odłączyć zasilanie sieciowe i jednostki SuperBase V.
Przed użyciem
- Instalacja musi być wykonana przez licencjonowanego elektryka.
- Upewnij się, że wszystkie wyłączniki nadprądowe są wyłączone przed montażem.
- Zaktualizuj oprogramowanie układowe urządzenia za pomocą aplikacji Zendure.
- Sprawdź, czy wentylator chłodzący nie jest zablokowany.
- Upewnij się, że używasz kabli ZenX do połączenia z SuperBase V.
Parametry w praktyce
- Maksymalna liczba obwodów
- 10 obwodów (4x 30A, 6x 20A) do zarządzania zasilaniem w domu.
- Napięcie systemowe
- Obsługuje 120VAC/240VAC, z możliwością automatycznej regulacji.
- Moc ładowania SuperBase V
- Do 7200W przy podłączeniu dwóch jednostek SuperBase V.
Ilustracje i schematy
- Panel przedni zawiera przyciski resetowania dla każdego z 10 obwodów.
- Porty ZenX służą do podłączenia jednostek SuperBase V.
- Przycisk Emergency Stop znajduje się z boku urządzenia.
Zgodność modelu
- Kompatybilny z jednostkami SuperBase V6400 oraz V4600.
- Wymaga instalacji zabezpieczeń AFCI/GFCI w obwodach odbiorczych (downstream).
