Zigbee+Push to DALI+0/1-10V Converter

Opis produktu

Konwerter Zigbee+Push to DALI+0/1-10V to zaawansowane urządzenie oparte na protokole Zigbee 3.0, które integruje tradycyjne przyciski ścienne z systemami oświetleniowymi DALI lub 0/1-10V. Urządzenie posiada wbudowany zasilacz magistrali DALI (50mA), co pozwala na bezpośrednie sterowanie do 25 urządzeń wykonawczych bez konieczności stosowania zewnętrznego zasilacza.

Dane techniczne

• Napięcie wejściowe: 110-240V AC
• Sygnał wejściowy: Zigbee 2.4GHz, przycisk AC
• Wyjście: DALI lub 0/1-10V
• Wydajność prądowa magistrali DALI: 50mA
• Temperatura pracy: -20°C do +50°C
• Wymiary: 95x37x20mm
• Klasa szczelności: IP20

Bezpieczeństwo

Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowany personel. Nie wolno ustawiać przełączników DIP pod napięciem. Nie należy instalować urządzenia pod napięciem ani narażać go na działanie wilgoci.

Uruchomienie i konfiguracja

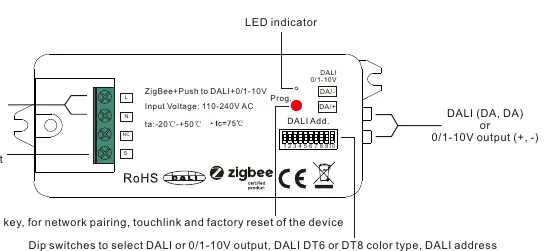

Konfiguracja odbywa się za pomocą przełączników DIP znajdujących się na obudowie:

• Wybór typu wyjścia (DALI lub 0/1-10V).
• Wybór typu urządzenia DALI (DT6 lub DT8).
• Wybór trybu sterowania (adresowe lub grupowe).
• Ustawienie adresu DALI (00-63) lub grupy (0-15).

Po ustawieniu parametrów urządzenie można sparować z siecią Zigbee za pomocą kontrolera lub bezpośrednio z pilotem poprzez funkcję TouchLink.

Obsługa

Urządzenie wspiera sterowanie za pomocą przycisku ściennego. Krótkie naciśnięcie włącza lub wyłącza światło. Długie naciśnięcie pozwala na płynną regulację natężenia światła. W przypadku urządzeń DT8 możliwe jest również sterowanie kolorem lub temperaturą barwową.

Konserwacja i usterki

Urządzenie wspiera aktualizacje oprogramowania przez OTA. W przypadku problemów z działaniem lub konieczności zmiany konfiguracji sieci, można wykonać reset do ustawień fabrycznych poprzez pięciokrotne naciśnięcie przycisku Prog lub pięciokrotne odłączenie zasilania.

Utylizacja

Urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego.
