Instrukcja obsługi sterownika LED Zigbee 100W
Szybki przewodnik po instalacji i konfiguracji sterownika LED Zigbee 100W. Dowiedz się, jak podłączyć urządzenie, sparować je z siecią Zigbee, używać funkcji TouchLink oraz przeprowadzić reset do ustawień fabrycznych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Sterownik LED Zigbee 100W to urządzenie typu constant voltage (12V DC) przeznaczone do sterowania oświetleniem LED w standardzie Zigbee 3.0. Urządzenie wymaga poprawnego podłączenia do zasilania 100-277V AC oraz taśm LED. Przed instalacją należy upewnić się, że zasilanie jest odłączone. Urządzenie nie jest odporne na wilgoć (klasa IP20).
Opis urządzenia i podłączenie
Sterownik posiada cztery kanały wyjściowe (CH1-CH4) ze wspólną anodą. Schemat połączeń znajduje się na obudowie urządzenia. Należy zwrócić uwagę na poprawne podłączenie przewodów wejściowych (L, N) oraz wyjściowych (V+, R-, G-, B-, W-). Przycisk Prog służy do ręcznego sterowania (włączanie/wyłączanie, ściemnianie) oraz inicjowania trybów parowania.
Parowanie z siecią Zigbee
Aby dodać urządzenie do sieci Zigbee przez bramkę (hub):
- Upewnij się, że urządzenie nie jest sparowane z inną siecią (w razie potrzeby wykonaj reset).
- Uruchom tryb parowania na kontrolerze/bramce Zigbee.
- Włącz zasilanie urządzenia. Sterownik automatycznie przejdzie w tryb parowania (wskaźnik świetlny będzie powoli migał).
- Po pomyślnym sparowaniu światło zamiga 5 razy i pozostanie włączone.

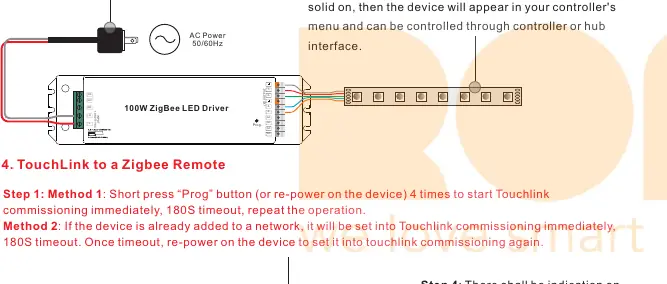

Funkcja TouchLink
TouchLink umożliwia bezpośrednie parowanie z pilotem Zigbee bez użycia bramki:
- Ustaw pilot w odległości mniejszej niż 10 cm od sterownika.
- Uruchom tryb TouchLink na pilocie.
- Krótko naciśnij przycisk Prog na sterowniku 4 razy (lub włącz/wyłącz zasilanie 4 razy), aby zainicjować tryb parowania TouchLink.
- Po pomyślnym połączeniu światło zamiga dwukrotnie.
Resetowanie do ustawień fabrycznych
Jeśli urządzenie wymaga resetu:
- Ręcznie: Naciśnij krótko przycisk Prog 5 razy lub włącz/wyłącz zasilanie 5 razy.
- Przez pilota (Touch Reset): Upewnij się, że urządzenie jest w sieci, zbliż pilota na odległość poniżej 10 cm i uruchom procedurę Touch Reset na pilocie.
Dane techniczne
- Napięcie wejściowe: 100-277V AC
- Napięcie wyjściowe: 12V DC
- Moc znamionowa: maks. 100W
- Temperatura pracy: -20°C do +50°C
- Klasa ochrony: IP20
Praktyczna pomoc
Typowe problemy
Urządzenie nie paruje się z siecią.
Upewnij się, że urządzenie zostało zresetowane do ustawień fabrycznych przed próbą parowania.
Brak reakcji na przycisk Prog.
Jeśli przycisk jest niedostępny, można wykonać reset lub wejść w tryb parowania poprzez 5-krotne włączenie i wyłączenie zasilania.
Zasięg TouchLink nie działa.
Upewnij się, że pilot znajduje się w odległości mniejszej niż 10 cm od sterownika podczas parowania.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 100-277V AC.
- Upewnij się, że obciążenie LED nie przekracza 100W.
- Sprawdź poprawność polaryzacji przewodów wyjściowych (wspólna anoda V+).
- Upewnij się, że miejsce instalacji jest suche (IP20).
- Odłącz zasilanie przed przystąpieniem do jakichkolwiek prac montażowych.
Parametry w praktyce
- Constant Voltage
- Sterownik utrzymuje stałe napięcie wyjściowe 12V DC, wymagane dla standardowych taśm LED.
Ilustracje i schematy
- Schemat pokazuje podłączenie zasilania AC do zacisków L i N.
- Wyjście LED wymaga podłączenia wspólnej anody do V+ oraz poszczególnych kanałów (R, G, B, W) do odpowiednich zacisków minusowych.
Zgodność modelu
- Współpracuje z protokołem Zigbee 3.0.
- Obsługuje maksymalnie 20 pilotów Zigbee Green Power.
- W przypadku Hue Bridge lub Amazon Echo Plus, najpierw dodaj urządzenia do sieci, a potem użyj TouchLink.
