Niniejszy dokument stanowi skrócony przewodnik instalacji kamery astronomicznej ZWO ASI 120MM-S. Instrukcja obejmuje proces instalacji sterowników, konfigurację oprogramowania, montaż kamery do teleskopu oraz rozwiązywanie najczęstszych problemów technicznych.
Instalacja sterowników i oprogramowania
Aby rozpocząć pracę z kamerą, wykonaj następujące kroki:
- Pobierz i zainstaluj sterownik "ASI Cameras driver" ze strony internetowej producenta.
- Po podłączeniu kamery do komputera, sprawdź w Menedżerze urządzeń (Device Manager), czy kamera jest widoczna w sekcji "Imaging devices".

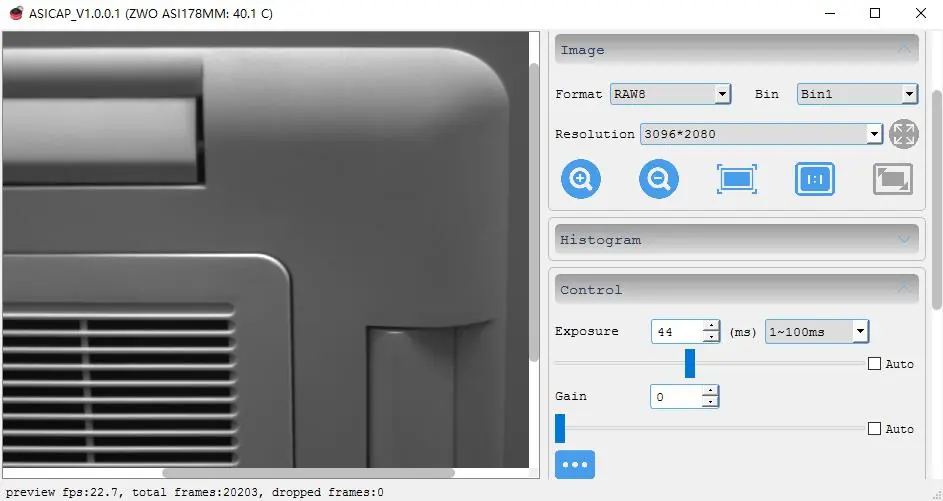

- Pobierz i zainstaluj oprogramowanie "ASICAP" służące do przechwytywania obrazu lub wideo.
- W programie ASICAP wybierz swój model kamery i kliknij ikonę "Connect".
Podłączanie kamery do teleskopu

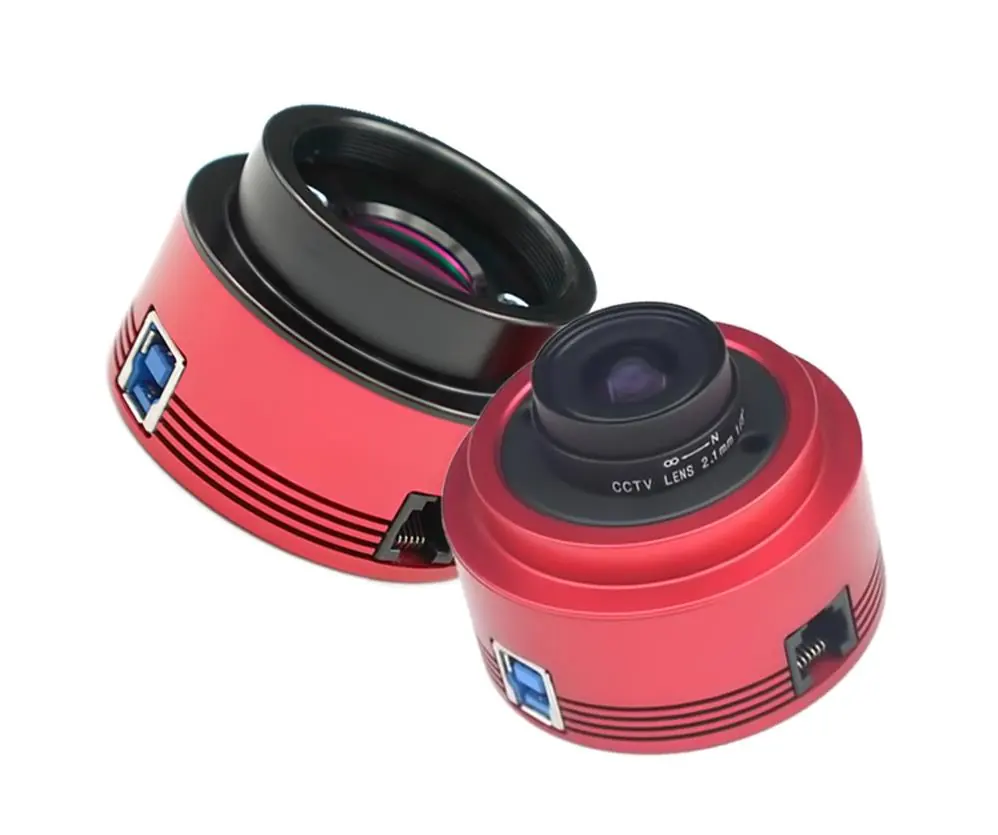

Wiele modeli kamer ZWO, w tym ASI 120MM-S, jest dostarczanych z obiektywem typu "all sky". Przed montażem w teleskopie należy:
- Zdjąć obiektyw oraz adapter CS.
- Wkręcić adapter 1.25" (nose-piece) w gwint kamery.
- Umieścić kamerę w wyciągu okularowym teleskopu.
- Ustawić ostrość, obserwując podgląd na komputerze.
Rozwiązywanie problemów
W przypadku wystąpienia problemów z działaniem kamery, skorzystaj z poniższych wskazówek:
- Obraz całkowicie biały: Kamera jest prześwietlona. Zmniejsz czas ekspozycji (exposure) lub wzmocnienie (gain).

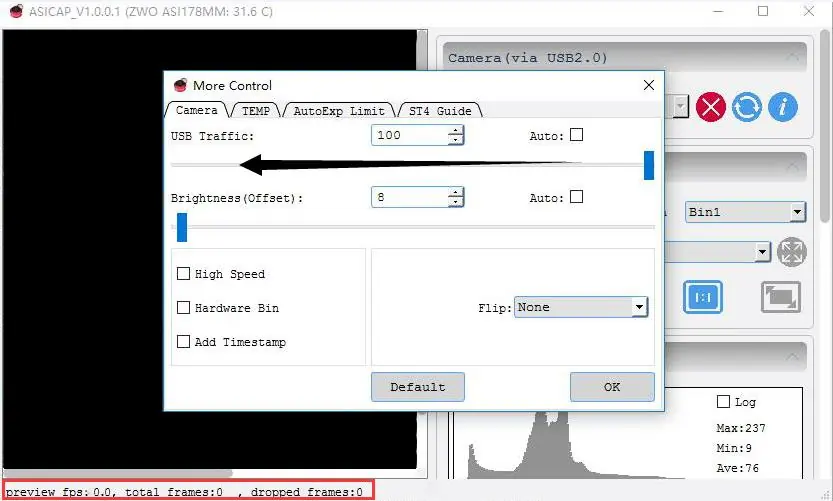

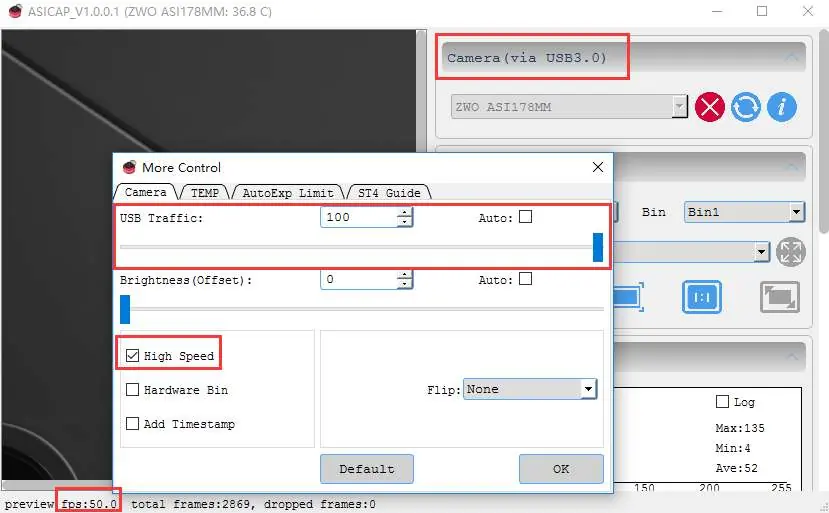

- Czarny ekran i 0 FPS: Spróbuj zmniejszyć wartość "USB Traffic" w ustawieniach kamery.
- Spadki FPS podczas nagrywania: Dysk twardy może być zbyt wolny. Zaleca się użycie dysku SSD lub nagrywanie w formacie RAW zamiast RGB24.
- Błąd "Kod 10" w Menedżerze urządzeń: Problem często dotyczy kamer USB 2.0. Spróbuj zmienić port USB lub komputer, a następnie zaktualizuj firmware kamery za pomocą narzędzia dostępnego na stronie producenta.

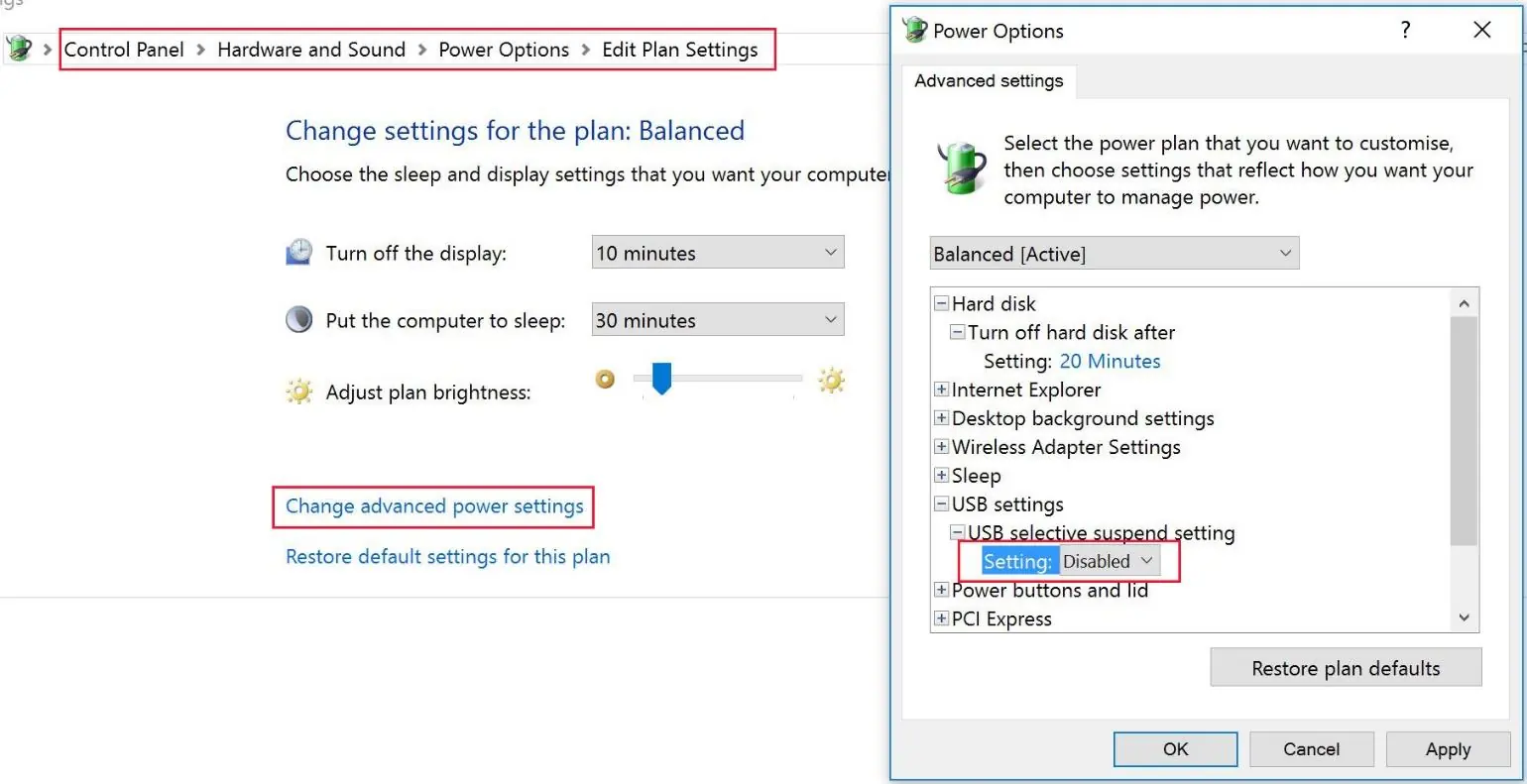

- Kamera nie działa na laptopie: Sprawdź ustawienia zasilania systemu Windows i wyłącz oszczędzanie energii dla portów USB.
- Nieznane urządzenie w Menedżerze urządzeń: Sterownik nie został poprawnie zainstalowany. Wyłącz oprogramowanie antywirusowe i zainstaluj sterownik ponownie lub zaktualizuj go ręcznie, wskazując folder instalacyjny sterowników ZWO.
Praktyczna pomoc
Typowe problemy
Kamera jest prześwietlona; zmniejsz czas ekspozycji lub wzmocnienie (gain).
Zmniejsz wartość 'USB Traffic' w ustawieniach kamery.
Dysk twardy jest zbyt wolny; użyj dysku SSD lub nagrywaj w formacie RAW.
Zmień port USB lub komputer, a następnie zaktualizuj firmware kamery.
Zainstaluj ponownie sterownik, wyłączając wcześniej oprogramowanie antywirusowe.
Przed użyciem
- Pobierz i zainstaluj sterownik 'ASI Cameras driver' ze strony producenta.
- Pobierz i zainstaluj oprogramowanie 'ASICAP'.
- W przypadku montażu na teleskopie: zdejmij obiektyw i adapter CS.
- Wkręć adapter 1.25” (nose-piece) przed montażem w wyciągu teleskopu.
- Upewnij się, że kamera jest podłączona do portu USB 3.0 (jeśli dotyczy).
Ilustracje i schematy
- Schemat podłączenia do teleskopu pokazuje demontaż obiektywu, montaż adaptera 1.25 cala oraz umieszczenie kamery w wyciągu okularowym.
Zgodność modelu
- Kamera wymaga systemu Windows z zainstalowanymi sterownikami ZWO.
- Dla pełnej wydajności zalecane jest użycie portu USB 3.0.
