Instrukcja obsługi reflektora LED ACME COOLIE 14FC

Najważniejsze informacje z instrukcji

Reflektor ACME COOLIE 14FC jest urządzeniem przeznaczonym do profesjonalnego oświetlenia. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa:

• Urządzenie jest przystosowane do pracy w wilgotnych miejscach, ale nie wolno go zanurzać w wodzie.
• Instalacja musi być przeprowadzona przez wykwalifikowany personel.
• Należy zapewnić co najmniej 50 cm wolnej przestrzeni wokół urządzenia dla odpowiedniej wentylacji.
• Nie wolno podłączać urządzenia do zewnętrznych ściemniaczy (dimmer pack).
• Wymagane jest stosowanie linki zabezpieczającej przy montażu podwieszanym.
• Zakres temperatury otoczenia wynosi od 0°C do 40°C.

Opis urządzenia i panel sterowania

Panel sterowania znajduje się na obudowie urządzenia i służy do konfiguracji parametrów pracy. Składa się z wyświetlacza oraz czterech przycisków:

• MENU: Wybór funkcji programowania.
• DOWN: Przewijanie do przodu w menu.
• UP: Przewijanie do tyłu w menu.
• ENTER: Zatwierdzanie wybranej funkcji.

Urządzenie posiada również złącza zasilania oraz złącza DMX IN/OUT (3-pin XLR) zabezpieczone przed wilgocią.

Konfiguracja i tryby pracy

Urządzenie może pracować w kilku trybach:

• Tryb Primary/Secondary: Pozwala na synchronizację wielu urządzeń. Pierwsze urządzenie (Primary) steruje pozostałymi (Secondary), tworząc zsynchronizowany pokaz świetlny. Wymaga wyboru trybu Show (1-4) na urządzeniu głównym.
• Sterowanie DMX512: Pozwala na pełną kontrolę za pomocą zewnętrznego kontrolera. Wymaga ustawienia adresu DMX (1-512) oraz wyboru trybu kanałowego (4, 5 lub 7 kanałów).

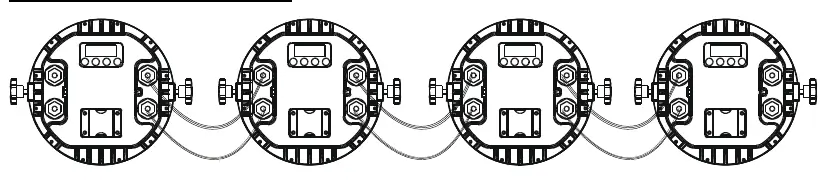

W przypadku sterowania DMX, ostatnie urządzenie w łańcuchu musi być zakończone terminatorem (rezystor 120-ohm między pinem 2 a 3).

Ustawienia menu

Dostęp do funkcji odbywa się poprzez przycisk MENU. Główne funkcje obejmują:

• Addr: Ustawienie adresu DMX.
• Chnd: Wybór trybu kanałowego (4Ch, 5Ch, 7Ch).
• Shnd: Wybór trybu pokazu (Show 1-16 lub Manual).
• Scnd: Wybór trybu Primary/Secondary.
• dInd: Ustawienie krzywej ściemniania (1-4).
• dIns: Ustawienie prędkości ściemniania (Smooth/Fast).
• dnst: Stan DMX w przypadku utraty sygnału (Primary/Secondary, Blackout, Hold).
• GALA: Balans bieli (Red, Green, Blue).
• Test: Auto test urządzenia.
• Loc: Blokada klawiatury.

Konserwacja i czyszczenie

Regularne czyszczenie jest niezbędne dla zachowania maksymalnej wydajności świetlnej:

• Czyść urządzenie regularnie, aby uniknąć gromadzenia się kurzu i osadów.
• Używaj miękkiej, niestrzępiącej się szmatki zwilżonej płynem do szyb.
• Nigdy nie używaj rozpuszczalników.
• Soczewki optyczne należy czyścić co najmniej co 20 dni.
• Zawsze dokładnie osuszaj części po czyszczeniu.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia:

• Brak światła: Sprawdź zasilanie, zmierz napięcie i sprawdź wskaźnik zasilania.
• Brak reakcji na kontroler DMX: Sprawdź połączenia kabli, poprawność adresu DMX oraz czy kable sygnałowe nie biegną w pobliżu kabli wysokiego napięcia.
• Kanał nie działa: Może to oznaczać uszkodzenie silnika krokowego lub kabla na płytce PCB.

Dane techniczne

Podstawowe parametry urządzenia:

• Zasilanie: 100-240V~ 50/60Hz
• Pobór mocy: 165W
• Źródło światła: 14x15W RGBW LED
• Kąt świecenia: 13.5° (Beam), 25.6° (Spot)
• Stopień ochrony: IP66
• Wymiary: 302x230x350mm
• Waga: 9.1 kg
