Instrukcja obsługi oprawy oświetleniowej ACME Flandina 12
Szybki przewodnik po instrukcji obsługi oprawy oświetleniowej ACME Flandina 12. Dowiedz się, jak skonfigurować urządzenie, ustawić adresy DMX, korzystać z panelu sterowania oraz przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa oświetleniowa ACME Flandina 12 jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń. Instalacja i obsługa muszą być wykonywane przez wykwalifikowany personel. Urządzenie wymaga zapewnienia odpowiedniej wentylacji (minimum 50 cm odstępu od powierzchni) oraz zabezpieczenia linką bezpieczeństwa podczas montażu. Powierzchnia urządzenia może nagrzewać się do 65°C, dlatego nie należy dotykać obudowy podczas pracy.
Opis urządzenia i specyfikacja
ACME Flandina 12 to profesjonalna oprawa oświetleniowa LED. Główne parametry techniczne:
- Zasilanie: 100-240V~ 50/60Hz
- Pobór mocy: 55W
- Źródło światła: 12 diod LED 3W WW (Warm White)
- Kąt świecenia: 4°
- Klasa szczelności: IP20
- Sterowanie: DMX512, RDM, Primary/Secondary
- Kanały DMX: 16, 14 lub 5 kanałów

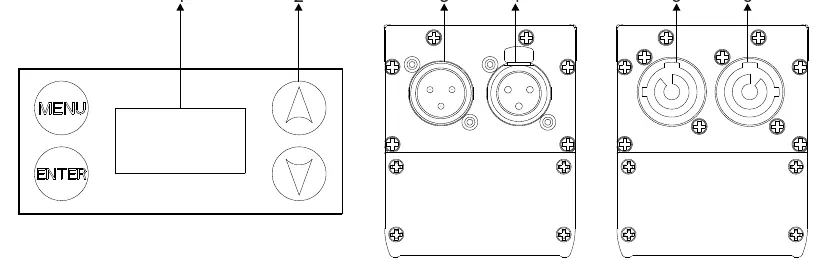

Panel sterowania
Urządzenie wyposażone jest w wyświetlacz OLED oraz cztery przyciski nawigacyjne:
- MENU: Wybór funkcji programowania.
- UP/DOWN: Nawigacja po menu (do przodu/do tyłu).
- ENTER: Potwierdzenie wyboru.
Konfiguracja i ustawienia
Menu urządzenia pozwala na zaawansowaną konfigurację:
- DMX Settings: Ustawianie adresu DMX (001-512), wybór trybu kanałowego (16/14/5) oraz zachowania przy braku sygnału (Hold, Blackout, Manual).
- Fixture Settings: Ustawienia krzywej ściemniania (Linear, Square Law, Inv SQ Law, S Curve), prędkości ściemniania (Fast, Smooth) oraz odwrócenia kolejności pikseli.
- Display Settings: Odwrócenie wyświetlacza, jednostki temperatury oraz język.
- Information: Podgląd czasu pracy urządzenia, temperatury LED/PCBA, wersji oprogramowania oraz logów błędów.
- Factory Restore: Przywracanie ustawień fabrycznych.

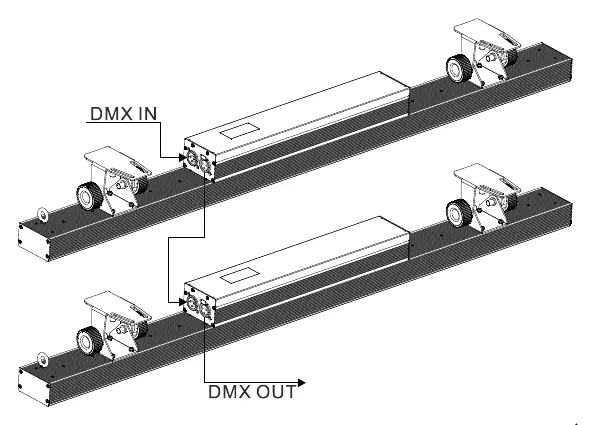

Sterowanie DMX
Do sterowania urządzeniem za pomocą kontrolera DMX należy połączyć jednostki szeregowo (daisy chain) za pomocą kabli XLR. Ostatnie urządzenie w łańcuchu powinno być zakończone terminatorem (rezystor 120-ohm między pinem 2 a 3). Każde urządzenie musi mieć przypisany unikalny adres DMX.
Czyszczenie i konserwacja
Regularne czyszczenie jest niezbędne dla zachowania wydajności świetlnej. Należy usuwać kurz i osady, szczególnie z soczewek optycznych. Do czyszczenia używać miękkiej, niestrzępiącej się ściereczki zwilżonej płynem do szyb. Nie stosować rozpuszczalników. Soczewki zewnętrzne należy czyścić co najmniej co 20 dni.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa, brak światła
Sprawdź podłączenie zasilania, zmierz napięcie i upewnij się, że wskaźnik zasilania świeci.
Brak reakcji na kontroler DMX
Sprawdź poprawność połączeń kabli DMX, ustawienie adresu DMX oraz czy kable nie biegną w pobliżu przewodów wysokiego napięcia.
Kanał nie działa poprawnie
Możliwe uszkodzenie silnika krokowego lub przerwanie kabla połączeniowego do płytki PCB.
Wyłączenie urządzenia z powodu temperatury
Urządzenie wyłącza się automatycznie po osiągnięciu 83°C. Sprawdź wentylację i temperaturę otoczenia.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych przed użyciem.
- Upewnij się, że miejsce instalacji zapewnia odpowiednią wentylację (min. 50 cm od powierzchni).
- Zainstaluj linkę zabezpieczającą przy montażu podwieszanym.
- Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją.
- Upewnij się, że urządzenie jest obsługiwane przez wykwalifikowany personel.
Parametry w praktyce
- Napięcie zasilania
- 100-240V~ 50/60Hz
- Źródło światła
- 12 diod LED 3W WW (Warm White)
- Kąt świecenia
- 4 stopnie
- Klasa szczelności
- IP20 (tylko do użytku wewnątrz pomieszczeń)
Ilustracje i schematy
- Schemat fotometryczny pokazuje natężenie światła (Lux) i średnicę wiązki w zależności od odległości.
- Panel sterowania zawiera wyświetlacz oraz przyciski MENU, UP, DOWN, ENTER do nawigacji.
- Połączenie DMX wymaga łączenia urządzeń szeregowo (daisy chain) z terminatorem na ostatnim urządzeniu.
Zgodność modelu
- Urządzenie obsługuje protokół DMX512, RDM oraz tryb Primary/Secondary.
- Możliwość wyboru trybów kanałowych: 16, 14 lub 5 kanałów.
- Złącza danych: 3-pin XLR (opcjonalnie 5-pin).
