Instrukcja obsługi reflektora LED Citronic CosmoPAR 154.075UK
Poznaj funkcje i konfigurację reflektora LED Citronic CosmoPAR 154.075UK. Instrukcja zawiera opis sterowania DMX, ustawienia menu, specyfikację techniczną oraz wskazówki dotyczące rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor Citronic CosmoPAR to wytrzymałe urządzenie typu PAR w stylu retro, wyposażone w 7 diod LED RGBW COB o mocy 40W każda. Urządzenie oferuje szeroką gamę kolorów, wzorów i efektów. Może być sterowane automatycznie, w trybie reagowania na dźwięk, w trybie master/slave lub za pomocą protokołu DMX (6, 9, 21 lub 30 kanałów).
W zestawie: jednostka główna, przewód zasilający typu twist-and-lock, instrukcja obsługi.
Ostrzeżenia: Nie wystawiać urządzenia na deszcz lub wilgoć. W przypadku zalania, odłączyć zasilanie i pozwolić urządzeniu wyschnąć. Nie otwierać obudowy – urządzenie zawiera elementy pod wysokim napięciem i nie jest przeznaczone do naprawy przez użytkownika.
Opis urządzenia i sterowanie
Panel boczny urządzenia zawiera:
- Wyjście i wejście DMX (złącza XLR)
- Mikrofon (do trybu reagowania na dźwięk)
- Wyświetlacz LCD
- Panel sterowania (przyciski MENU, ENTER, UP, DOWN)
- Bezpiecznik
- Złącza zasilania (Power In/Out typu twist-and-lock)
Obsługa i menu

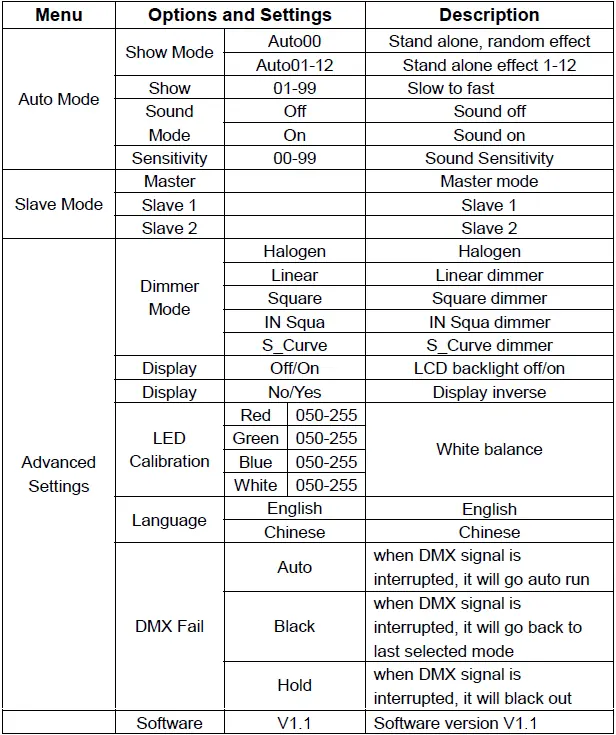

Aby wejść do menu ustawień, należy nacisnąć przycisk MENU. Nawigacja odbywa się za pomocą przycisków UP i DOWN, a zatwierdzenie wyboru przyciskiem ENTER.
Główne funkcje menu obejmują:
- Auto Mode: Wybór trybu pokazu (Auto00-12), prędkości (01-99), włączenie/wyłączenie dźwięku oraz czułość mikrofonu.
- Slave Mode: Ustawienia trybu pracy podrzędnej (Master, Slave 1, Slave 2).
- Advanced Settings: Ustawienia ściemniacza (Dimmer Mode), podświetlenia wyświetlacza, kalibracji kolorów LED, języka oraz zachowania w przypadku utraty sygnału DMX (DMX Fail).
Tryb DMX
Urządzenie można kontrolować za pomocą sygnału DMX, podłączając źródło sygnału do wejścia DMX za pomocą zbalansowanego przewodu XLR. Możliwe jest łączenie wielu urządzeń szeregowo (daisy-chain) poprzez wyjście DMX. Aby aktywować tryb DMX, należy wybrać opcję Addr w menu i ustawić odpowiedni adres startowy.
Czyszczenie i konserwacja
- Obudowę należy czyścić miękką szmatką z użyciem neutralnego detergentu.
- Kratki wentylacyjne należy regularnie oczyszczać z kurzu za pomocą odkurzacza.
- Nie używać silnych rozpuszczalników do czyszczenia urządzenia.
Rozwiązywanie problemów
- Brak zasilania: Sprawdzić przewód zasilający i bezpiecznik. Upewnić się, że przełącznik jest w pozycji ON.
- Brak światła: Sprawdzić ustawienia trybu na panelu sterowania oraz ustawienia kontrolera DMX (poziomy ściemniania, blackout).
- Brak reakcji na DMX: Upewnić się, że urządzenie jest w trybie DMX, adres DMX jest poprawny, a kontroler nie jest ustawiony na blackout.
- Przegrzewanie: Zapewnić odpowiednią wentylację i odsunąć urządzenie od źródeł ciepła.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź przewód zasilający, bezpiecznik oraz czy przełącznik zasilania jest w pozycji ON.
Brak światła
Sprawdź ustawienia trybu na panelu sterowania oraz poziomy ściemniania na kontrolerze DMX.
Brak reakcji na sygnał DMX
Upewnij się, że urządzenie jest w trybie DMX, adres startowy jest poprawny, a kontroler nie jest w trybie blackout.
Urządzenie przegrzewa się lub wyłącza
Zapewnij odpowiednią wentylację wokół obudowy i upewnij się, że urządzenie nie znajduje się zbyt blisko źródła ciepła.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka, przewód zasilający, instrukcja).
- Upewnij się, że miejsce instalacji jest suche i wolne od kurzu.
- Zapewnij odpowiednią cyrkulację powietrza wokół obudowy.
- Sprawdź, czy masz dostęp do złączy zasilania i sterowania.
Parametry w praktyce
- Kąt świecenia
- 40 stopni.
Ilustracje i schematy

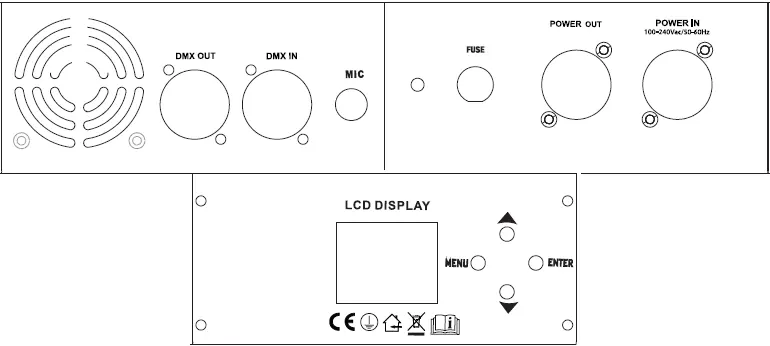

- Panel boczny zawiera złącza DMX IN/OUT, wejście mikrofonowe, wyświetlacz LCD, przyciski sterujące, bezpiecznik oraz złącza zasilania Power IN/OUT.
Zgodność modelu
- Sterowanie DMX odbywa się przez 3-pinowe złącza XLR.

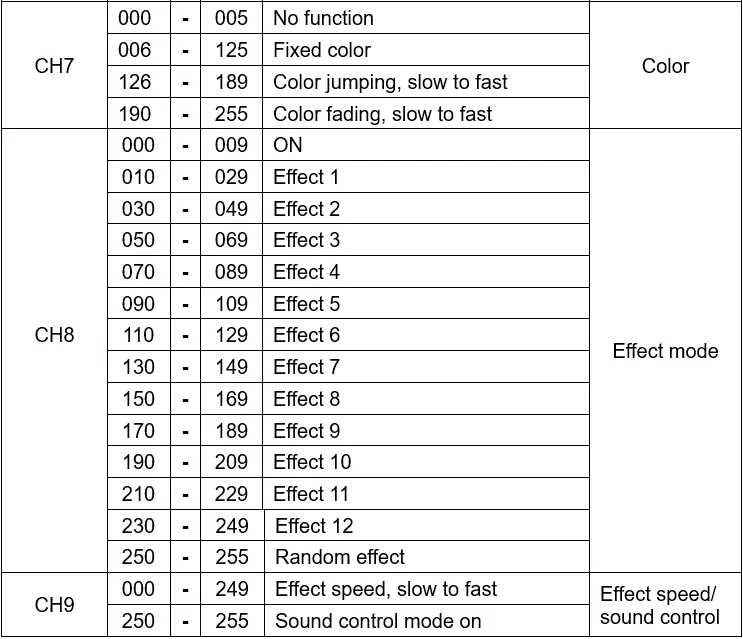

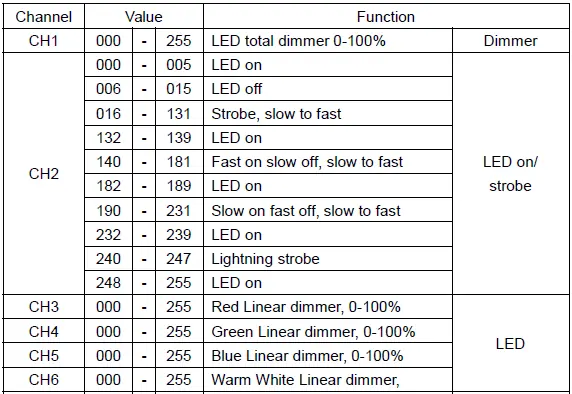

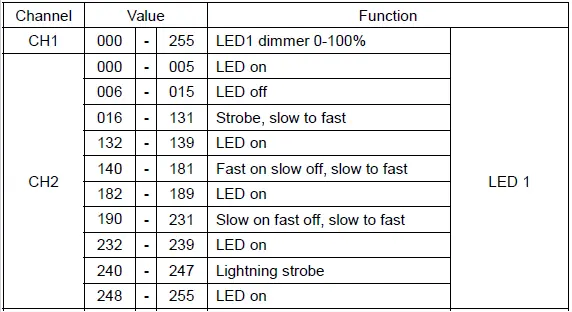

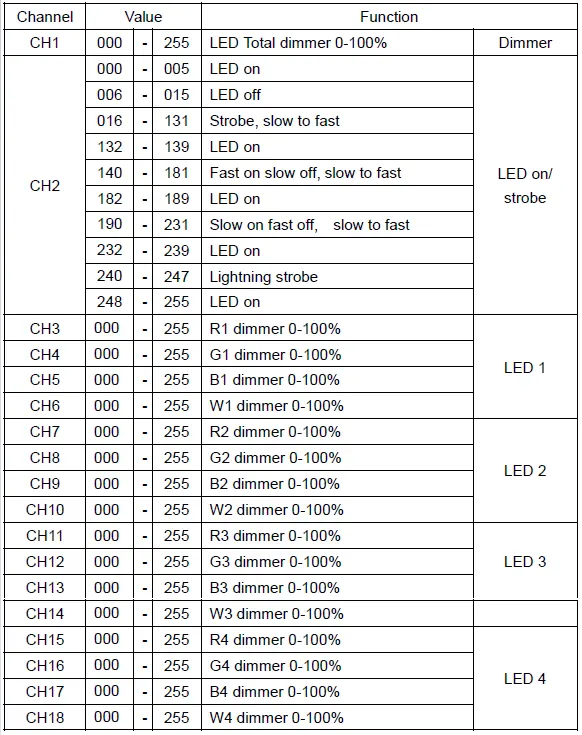

- Urządzenie obsługuje 6, 9, 21 lub 30 kanałów DMX.
