Instrukcja obsługi listwy LED Citronic SpectraBar 154.057UK
Szybki przewodnik po obsłudze listwy LED Citronic SpectraBar 154.057UK. Dowiedz się, jak skonfigurować tryby DMX, sterowanie dźwiękiem, montaż oraz jak rozwiązywać typowe problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

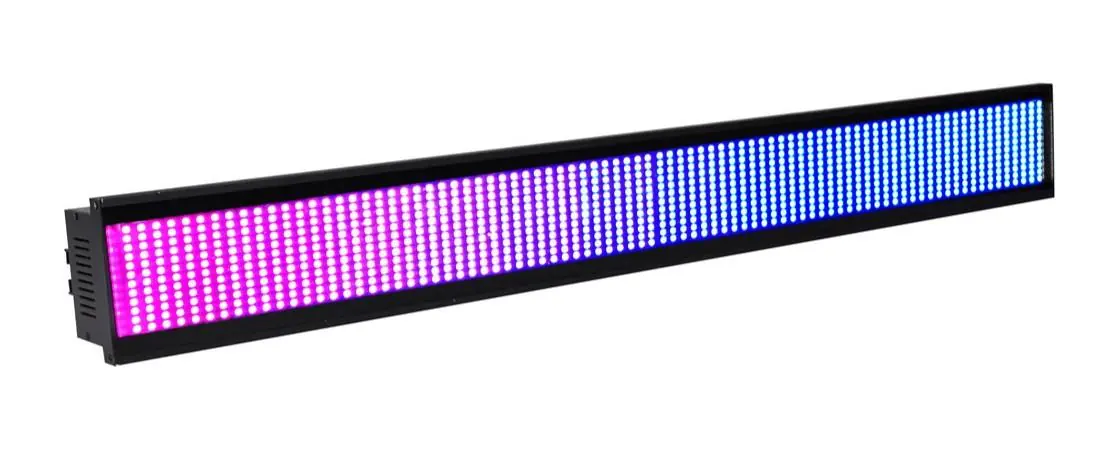

Citronic SpectraBar to 800-watowa listwa LED typu blinder, oferująca efekty stroboskopowe, ruchome oraz typu wash. Urządzenie jest przeznaczone do użytku profesjonalnego, posiada metalową obudowę z chłodzeniem wentylatorowym oraz złącza zasilania typu twist-and-lock. W zestawie znajduje się listwa, uchwyt montażowy ze śrubami oraz przewód zasilający.
Ostrzeżenie: Urządzenie zawiera elementy pod wysokim napięciem. Nie należy otwierać obudowy. W przypadku zalania, odłącz zasilanie i pozwól urządzeniu wyschnąć przed ponownym użyciem.
Montaż i instalacja
- Użyj dołączonego uchwytu montażowego, aby przymocować listwę do statywu lub kratownicy oświetleniowej.
- W przypadku montażu podwieszanego zawsze stosuj dodatkowe zabezpieczenia (linki bezpieczeństwa).
- Zapewnij odpowiednią cyrkulację powietrza wokół obudowy.
- Nie kieruj wiązki światła bezpośrednio w stronę oczu, aby uniknąć urazów.
- Upewnij się, że masz swobodny dostęp do złączy i panelu sterowania.
Obsługa i sterowanie
Panel sterowania znajduje się na tylnej części urządzenia. Użyj przycisku MENU, aby wejść do ustawień, przycisków UP i DOWN do nawigacji oraz ENTER do zatwierdzenia wyboru.
- Auto: Tryb automatyczny z regulacją prędkości i częstotliwości stroboskopu.
- DMX512: Ustawienia adresu DMX.
- Show: 87 wbudowanych programów świetlnych.
- Music: 3 tryby reakcji na dźwięk z regulacją czułości.
- Slave: Tryb pracy podrzędnej przy połączeniu z innymi jednostkami.
- Dimmer: Regulacja kolorów (RGB) i częstotliwości stroboskopu.
- Colour: 37 gotowych ustawień kolorów.
Tryby DMX
Urządzenie obsługuje 5, 9, 36, 49 lub 144 kanały DMX. Aby przejść w tryb DMX, wybierz adres d001 w menu. Gdy urządzenie otrzyma sygnał DMX, litera "d" na wyświetlaczu zacznie migać. Połączenie z kontrolerem odbywa się za pomocą kabla XLR.
Czyszczenie i konserwacja
- Obudowę czyść miękką szmatką z użyciem łagodnego detergentu.
- Kratki wentylacyjne należy regularnie odkurzać, aby zapobiec gromadzeniu się kurzu.
- Nie używaj silnych rozpuszczalników do czyszczenia urządzenia.
Rozwiązywanie problemów
W przypadku braku zasilania sprawdź napięcie w gniazdku oraz poprawność podłączenia przewodu zasilającego. Jeśli urządzenie nie reaguje na sygnał DMX, upewnij się, że jest w trybie DMX, adres jest poprawny, a kontroler nie ma włączonej funkcji blackout.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie w sieci jest prawidłowe, gniazdko włączone, a przewód zasilający typu twist-and-lock jest poprawnie wpięty.
Brak światła
Sprawdź ustawienia trybu na panelu sterowania oraz ustawienia kontrolera DMX (poziomy ściemniacza, blackout).
Urządzenie nie reaguje na DMX
Upewnij się, że urządzenie jest w trybie DMX (litera 'd' miga na wyświetlaczu), adres DMX jest poprawny, a kable połączeniowe są sprawne.
Przegrzewanie się / wyłączanie
Zapewnij odpowiednią wentylację wokół urządzenia i upewnij się, że nie znajduje się zbyt blisko źródeł ciepła.
Przed użyciem
- Sprawdź, czy w opakowaniu znajduje się listwa, uchwyt montażowy i przewód zasilający.
- Upewnij się, że miejsce montażu jest suche i wolne od kurzu.
- Jeśli montujesz urządzenie nad głową, przygotuj dodatkowe zabezpieczenia.
- Sprawdź, czy masz dostęp do gniazdka zasilania i złączy DMX.
- Upewnij się, że nie kierujesz światła bezpośrednio w oczy osób postronnych.
Ilustracje i schematy
- Panel tylny zawiera: śrubę uziemiającą, wejście/wyjście zasilania (twist and lock), wejście/wyjście DMX (XLR), panel sterowania z przyciskami MENU, ENTER, UP, DOWN oraz wyświetlacz LCD.
Zgodność modelu
- Urządzenie posiada złącza DMX 3-pin XLR.
- Możliwość łączenia wielu jednostek w trybie Master/Slave.
