Instrukcja obsługi naświetlacza LED Citronic SpectraBox 154.056UK
Szybki przewodnik po instrukcji obsługi Citronic SpectraBox 154.056UK. Dowiedz się, jak montować, konfigurować tryby DMX, ustawiać parametry fabryczne i rozwiązywać problemy z naświetlaczem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

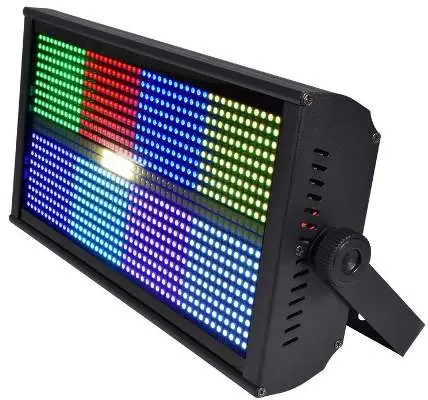

Citronic SpectraBox to naświetlacz LED o mocy 240W, przeznaczony do efektów scenicznych, stroboskopowych i typu wash. Urządzenie wymaga poprawnego montażu z zapewnieniem odpowiedniej wentylacji. Przed użyciem należy upewnić się, że napięcie zasilania jest zgodne z wymaganiami, a urządzenie jest zabezpieczone przed wilgocią.
Opis urządzenia
SpectraBox posiada metalową obudowę z chłodzeniem wentylatorowym. Z tyłu urządzenia znajdują się złącza zasilania (wejście/wyjście typu twist-and-lock), złącza DMX (wejście/wyjście XLR), wyświetlacz LED oraz panel sterowania.
Montaż i instalacja
- Użyj dołączonego wspornika montażowego do zamocowania na statywie lub kratownicy oświetleniowej.
- W przypadku montażu podwieszanego konieczne jest zastosowanie dodatkowych zabezpieczeń (linek bezpieczeństwa).
- Zapewnij swobodny przepływ powietrza wokół obudowy – nie zakrywaj otworów wentylacyjnych.
- Nie kieruj strumienia światła bezpośrednio w oczy osób postronnych.
Obsługa i menu
Sterowanie odbywa się za pomocą przycisków MENU, UP, DOWN oraz ENTER:
- MENU: Wejście do menu ustawień.
- UP/DOWN: Nawigacja po funkcjach.
- ENTER: Zatwierdzenie wyboru.
Dostępne funkcje obejmują ustawienia adresu DMX (A001-A512), wybór kanałów (CH03-CH39), efekty RGB i białe, tryb aktywowany dźwiękiem oraz podgląd temperatury.
Ustawienia fabryczne
Aby wejść w tryb ustawień fabrycznych, przytrzymaj przycisk MENU przez 3 sekundy (przy aktywnym kodzie adresu A001-A512). W tym trybie można regulować:
- Poziomy kolorów (R, G, B, W).
- Tryb pracy wentylatora (FAN0/FAN1).
- Punkt ochrony temperaturowej (T040-T105).
- Wysyłanie parametrów do innych urządzeń połączonych równolegle.
Tryb DMX
Urządzenie obsługuje 4, 11, 32 lub 39 kanałów DMX. Po podłączeniu sygnału DMX, wybierz odpowiedni adres startowy. Litera "d" na wyświetlaczu zacznie migać, gdy urządzenie otrzyma sygnał z kontrolera.
Czyszczenie i konserwacja
- Obudowę czyść miękką szmatką z użyciem neutralnego detergentu.
- Regularnie usuwaj kurz z kratek wentylacyjnych za pomocą odkurzacza.
- Nie używaj silnych rozpuszczalników.
Rozwiązywanie problemów
W przypadku braku zasilania sprawdź podłączenie przewodu zasilającego i napięcie w gniazdku. Jeśli urządzenie nie reaguje na DMX, upewnij się, że jest w trybie DMX, adres jest poprawny, a kontroler nie jest ustawiony w trybie blackout.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie sieciowe jest poprawne, gniazdko włączone, a przewód zasilający typu twist-and-lock jest prawidłowo podłączony.
Brak światła
Sprawdź ustawienia trybu na panelu sterowania oraz ustawienia kontrolera DMX (poziomy ściemniacza, blackout).
Brak reakcji na DMX
Upewnij się, że urządzenie jest w trybie DMX (litera 'A' miga na wyświetlaczu), adres DMX jest poprawny, a połączenie kablowe jest sprawne.
Przegrzewanie się
Zapewnij odpowiednią wentylację i upewnij się, że urządzenie nie znajduje się zbyt blisko źródeł ciepła.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (110-240Vac).
- Upewnij się, że przewód zasilający jest prawidłowo zablokowany w gnieździe.
- Zainstaluj linki bezpieczeństwa przy montażu podwieszanym.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
- Ustaw odpowiedni adres DMX przed podłączeniem do kontrolera.
Ilustracje i schematy
- 1. Wejście zasilania (twist and lock)
- 2. Wyjście zasilania (twist and lock)
- 3. Wentylator (nie zakrywać)
- 4. Wejście DMX
- 5. Wyjście DMX
Zgodność modelu
- Urządzenie wymaga kontrolera DMX do zaawansowanego sterowania.
- Możliwość łączenia wielu urządzeń w trybie Master/Slave.
- Złącza DMX to standardowe 3-pinowe XLR.
