Instrukcja obsługi listwy świetlnej LED Citronic Matrix Bar Pro

Szybki przewodnik po obsłudze listwy świetlnej LED Citronic Matrix Bar Pro. Dowiedz się, jak montować urządzenie, konfigurować tryby DMX/Art-Net oraz zarządzać ustawieniami.

Spis treści

Najważniejsze informacje

Citronic Matrix Bar Pro to listwa świetlna wyposażona w 200 diod SMD, oferująca efekty kolorystyczne, sterowanie dźwiękiem oraz tryby statyczne. Urządzenie może być sterowane za pomocą wbudowanego panelu cyfrowego, protokołu DMX lub Art-Net. W zestawie znajduje się jednostka główna, statyw, przewód zasilający, kabel RJ45, uchwyty montażowe oraz klucze imbusowe.

Montaż i instalacja

  • Urządzenie można zamontować na dołączonym statywie lub na kratownicy/ścianie za pomocą dostarczonych uchwytów.
  • W przypadku montażu podwieszanego zawsze stosuj dodatkowe zabezpieczenia (linki bezpieczeństwa).
  • Zapewnij odpowiednią cyrkulację powietrza wokół obudowy urządzenia.
  • Unikaj montażu w miejscach wilgotnych lub zapylonych.
  • Nie kieruj wiązki światła bezpośrednio w stronę oczu.

Panel sterowania i złącza

Tylny panel urządzenia zawiera wszystkie niezbędne porty i interfejsy:

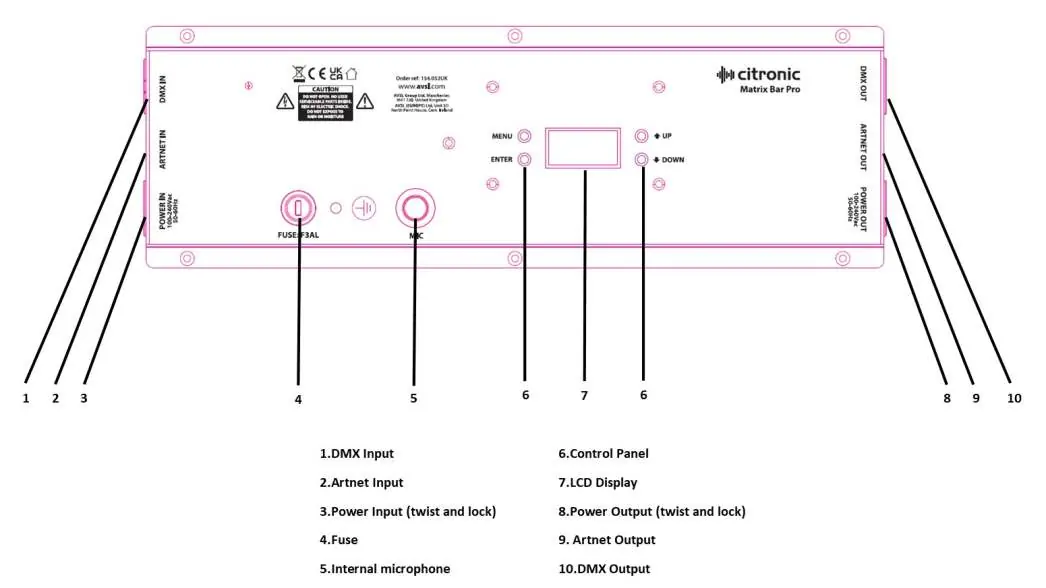

Schemat tylnego panelu sterowania i złączy
Schemat tylnego panelu sterowania i złączy
  • Wejścia/Wyjścia: DMX (XLR), Art-Net (RJ45) oraz zasilanie (twist and lock).
  • Wyświetlacz LCD: Służy do nawigacji po menu ustawień.
  • Przyciski: MENU (wejście do menu), UP/DOWN (nawigacja), ENTER (zatwierdzanie).
  • Mikrofon: Wbudowany mikrofon do trybu aktywacji dźwiękiem.

Obsługa menu

Aby skonfigurować urządzenie, użyj przycisków na tylnym panelu:

  • Naciśnij MENU, aby wejść do ustawień.
  • Użyj UP i DOWN, aby poruszać się po funkcjach.
  • Naciśnij ENTER, aby potwierdzić wybór.

Menu pozwala na konfigurację adresu DMX, trybu kanałów (3, 5, 17, 80 lub 120 kanałów), trybów pracy (Auto, Static, Master/Slave) oraz ustawień zaawansowanych (język, odwrócenie wyświetlacza, zachowanie przy braku sygnału DMX).

Sterowanie DMX i Art-Net

Tryb DMX: Połącz kontroler z gniazdem DMX IN za pomocą kabla XLR. Ustaw adres startowy w menu (A001) i wybierz odpowiedni tryb kanałów.

Tryb Art-Net: Podłącz źródło Art-Net do portu Art-Net IN za pomocą kabla Cat5e lub Cat6. W menu wybierz tryb Art-Net, włącz Network Switch (ON) i skonfiguruj parametry sieciowe: Universe, IP Address oraz Subnet Mask.

Konserwacja i czyszczenie

Do czyszczenia obudowy używaj miękkiej szmatki z neutralnym detergentem. Nie stosuj silnych rozpuszczalników, które mogą uszkodzić powierzchnię urządzenia.

Praktyczna pomoc

Typowe problemy

Brak zasilania

Sprawdź, czy napięcie w sieci jest poprawne, czy kabel zasilający jest poprawnie wpięty (twist and lock) oraz sprawdź zewnętrzny bezpiecznik urządzenia.

Brak światła

Sprawdź ustawienia trybu w menu oraz ustawienia kontrolera DMX (poziomy ściemniacza, funkcja blackout).

Brak reakcji na DMX

Upewnij się, że urządzenie jest w trybie DMX i litera 'A' na wyświetlaczu miga (potwierdzenie sygnału). Sprawdź adres DMX, kable oraz czy kontroler nie jest w trybie blackout.

Przegrzewanie lub wyłączanie się

Zapewnij odpowiednią wentylację wokół urządzenia i upewnij się, że nie znajduje się zbyt blisko źródła ciepła.

Przed użyciem

  • Sprawdź zawartość opakowania (jednostka, statyw, kable, uchwyty).
  • Wybierz stabilne miejsce montażu (statyw lub kratownica).
  • Przygotuj odpowiednie kable (XLR dla DMX, Cat5e/Cat6 dla Art-Net).
  • Upewnij się, że zasilanie jest zgodne z zakresem 110-240V.
  • Sprawdź, czy wtyki zasilania są poprawnie zablokowane.

Parametry w praktyce

DMX channels
Możliwość wyboru trybu pracy: 3, 5, 17, 80 lub 120 kanałów.
Power consumption
Pobór mocy urządzenia wynosi 52W.

Ilustracje i schematy

  • Panel tylny zawiera: 1. DMX Input, 2. Artnet Input, 3. Power Input, 4. Bezpiecznik, 5. Mikrofon, 6. Przyciski sterujące, 7. Wyświetlacz LCD, 8. Power Output, 9. Artnet Output, 10. DMX Output.

Zgodność modelu

  • Urządzenie obsługuje protokoły DMX512 oraz Art-Net.
  • Możliwe łączenie szeregowe (daisy-chain) wielu jednostek.
