Instrukcja obsługi naświetlacza LED QTX SpectraWash 154.055UK
Szybki przewodnik po obsłudze naświetlacza LED QTX SpectraWash 154.055UK. Dowiedz się, jak skonfigurować tryby DMX, ustawić adresowanie, korzystać z menu oraz rozwiązywać problemy z zasilaniem i sterowaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

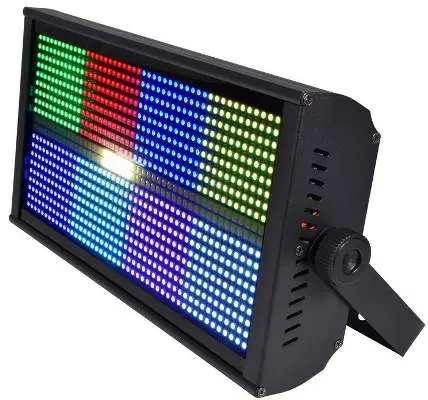

Niniejsza instrukcja dotyczy naświetlacza LED QTX SpectraWash (154.055UK). Urządzenie oferuje efekty świetlne, stroboskopowe oraz możliwość sterowania poprzez DMX, tryby automatyczne lub aktywację dźwiękiem. Przed użyciem należy upewnić się, że urządzenie jest prawidłowo zamontowane i ma zapewnioną odpowiednią wentylację.
Instalacja i bezpieczeństwo
- Użyj dołączonego wspornika montażowego do przymocowania urządzenia do statywu lub kratownicy.
- W przypadku montażu podwieszanego zawsze stosuj dodatkowe zabezpieczenia (linki bezpieczeństwa).
- Zapewnij swobodny przepływ powietrza wokół obudowy; nie zakrywaj otworów wentylacyjnych.
- Chronić urządzenie przed wilgocią i zapyleniem.
- Nie kieruj wiązki światła bezpośrednio w oczy.
Panel sterowania i obsługa
Obsługa urządzenia odbywa się za pomocą przycisków MENU, UP, DOWN oraz ENTER znajdujących się na tylnym panelu:
- MENU: Wejście do menu ustawień.
- UP/DOWN: Nawigacja po funkcjach.
- ENTER: Zatwierdzenie wyboru.
Dostępne funkcje obejmują ustawienia adresu DMX (A001-A512) oraz wybór kanałów (CH04, CH11, CH32, CH39). Urządzenie posiada również wbudowane efekty RGB i białe, których prędkość można regulować.
Tryb DMX
Aby sterować urządzeniem przez DMX, podłącz źródło sygnału do wejścia DMX za pomocą przewodu XLR. Wybierz tryb d001 w menu i ustaw odpowiedni adres startowy oraz liczbę kanałów. Migająca litera "d" na wyświetlaczu oznacza poprawne odbieranie sygnału DMX.
Ustawienia fabryczne
Aby wejść w tryb ustawień fabrycznych, będąc w menu adresowania (A001-A512), przytrzymaj przycisk MENU przez 3 sekundy. W tym trybie można regulować moc wyjściową lamp, ustawienia wentylatora oraz punkt ochrony temperaturowej. Wyjście z trybu następuje po ponownym przytrzymaniu przycisku MENU przez 3 sekundy.
Czyszczenie i konserwacja
Obudowę należy czyścić miękką szmatką z neutralnym detergentem. Otwory wentylacyjne należy regularnie odkurzać, aby zapobiec gromadzeniu się kurzu. Nie używaj silnych rozpuszczalników.
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie sieciowe jest prawidłowe, gniazdko włączone, a przewód zasilający typu twist-and-lock jest poprawnie podłączony.
Brak światła
Sprawdź ustawienia trybu na panelu sterowania oraz czy kontroler DMX nie ma włączonej funkcji blackout lub ustawionych zbyt niskich poziomów ściemniania.
Brak reakcji na DMX
Upewnij się, że urządzenie jest w trybie DMX (litera 'd' miga), adres DMX jest poprawny, a przewody są sprawne.
Przegrzewanie lub wyłączanie się
Zapewnij odpowiednią wentylację i upewnij się, że urządzenie nie znajduje się zbyt blisko źródła ciepła.
Przed użyciem
- Sprawdź zawartość opakowania: jednostka główna, wspornik, przewód zasilający.
- Upewnij się, że miejsce montażu zapewnia odpowiednią wentylację.
- W przypadku montażu na wysokości zastosuj linki zabezpieczające.
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (110-240Vac).
- Nie otwieraj obudowy – urządzenie nie jest serwisowalne przez użytkownika.
Ilustracje i schematy
- 1. Wejście zasilania (twist and lock)
- 2. Wyjście zasilania (twist and lock)
- 3. Wentylator (nie zakrywać)
- 4. Wejście DMX
- 5. Wyjście DMX
Zgodność modelu
- Urządzenie obsługuje sterowanie DMX, Master/Slave, Auto oraz Sound.
- Wymaga zbalansowanego przewodu XLR do połączeń DMX.
