Instrukcja obsługi lasera animacyjnego QTX Crystalizer 152.747UK

Najważniejsze informacje z instrukcji

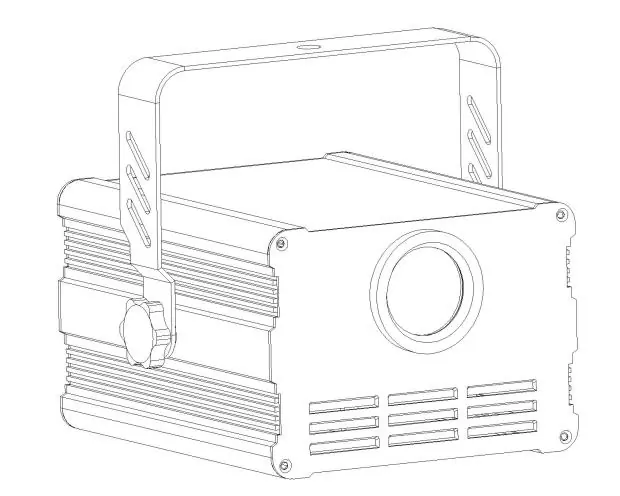

Urządzenie QTX Crystalizer to laser animacyjny klasy 3B, który generuje 51 wzorów i animacji. Ze względu na klasę lasera, instalacja i obsługa powinny być wykonywane wyłącznie przez osoby przeszkolone w zakresie bezpieczeństwa promieniowania laserowego. Urządzenie nie jest przeznaczone do naprawy przez użytkownika końcowego.

Montaż i bezpieczeństwo

• Montaż: Użyj dołączonego uchwytu montażowego do przymocowania urządzenia do statywu lub kratownicy oświetleniowej. W przypadku montażu podwieszanego konieczne jest zastosowanie dodatkowych zabezpieczeń.
• Środowisko: Unikaj wilgotnych i zakurzonych miejsc. Zapewnij odpowiednią wentylację wokół obudowy urządzenia.
• Bezpieczeństwo: Nigdy nie kieruj wiązki lasera bezpośrednio w stronę oczu. Upewnij się, że masz swobodny dostęp do elementów sterujących i połączeń.

Obsługa i menu

Panel sterowania znajduje się na tylnej części urządzenia. Nawigacja odbywa się za pomocą przycisków MENU, UP, DOWN oraz ENTER.

• Addr: Ustawienia adresu DMX (A001-A512).
• Auto: Tryb automatyczny (Aut0-Aut9, od wolnego do szybkiego).
• SoUn: Tryb reakcji na dźwięk (SoU0-SoU9, czułość od niskiej do wysokiej).
• vEr: Wersja oprogramowania (vE1.2).

Tryb DMX

Urządzenie może być sterowane sygnałem DMX. Podłącz źródło sygnału do wejścia DMX za pomocą przewodu XLR. Kolejne urządzenia można łączyć szeregowo przez wyjście DMX. Urządzenie wykorzystuje 16 kanałów DMX, które pozwalają na sterowanie funkcjami takimi jak: włączanie lasera, wybór koloru, prędkość pościgu kolorów, wybór wzoru, rozmiar wzoru, zoom, rotacja, przerzucanie obrazu (flip), ruch oraz efekty dynamiczne.

Czyszczenie i konserwacja

• Obudowę czyść miękką szmatką z użyciem neutralnego detergentu.
• Kratki wentylacyjne należy regularnie czyścić odkurzaczem, aby usunąć kurz i zanieczyszczenia.
• Nie używaj silnych rozpuszczalników do czyszczenia urządzenia.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, sprawdź najpierw podstawowe ustawienia:

• Brak zasilania: Sprawdź napięcie w gniazdku, przewód zasilający IEC oraz bezpiecznik.
• Brak lasera/światła: Sprawdź ustawienia trybu na panelu, ustawienia kontrolera DMX (poziomy ściemniacza) oraz czy kluczyk bezpieczeństwa na tylnym panelu jest włączony.
• Brak reakcji na DMX: Upewnij się, że urządzenie jest w trybie DMX, adres startowy jest poprawny, a dioda 'A' na wyświetlaczu miga, potwierdzając odbiór sygnału.
• Przegrzewanie: Zapewnij odpowiednią wentylację i upewnij się, że urządzenie nie znajduje się zbyt blisko źródeł ciepła.
