Instrukcja obsługi reflektora PAR QTX PAR-186
Poznaj funkcje i obsługę reflektora PAR QTX PAR-186. Instrukcja zawiera wskazówki dotyczące montażu, konfiguracji DMX, trybów pracy oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

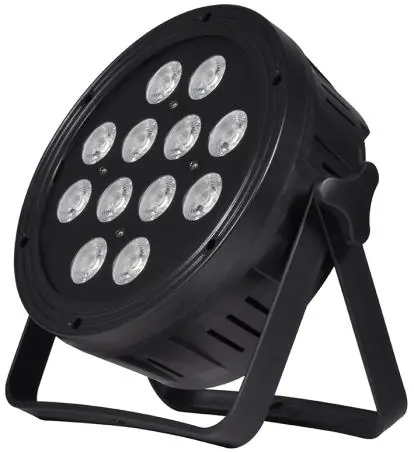

Reflektor PAR-186 to urządzenie oświetleniowe typu PAR wyposażone w 12 diod LED 15W 6-w-1 COB. Urządzenie może pracować w trybie automatycznym, sterowanym dźwiękiem lub za pomocą zewnętrznego kontrolera DMX. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa: nie wystawiać urządzenia na deszcz lub wilgoć, nie otwierać obudowy (wysokie napięcie) oraz nie dokonywać samodzielnych napraw.
Opis urządzenia i montaż
Urządzenie posiada wytrzymałą plastikową obudowę oraz elastyczny wspornik montażowy. Podczas instalacji należy przestrzegać następujących zasad:
- Użyj dołączonego wspornika montażowego, aby przymocować urządzenie do statywu lub kratownicy oświetleniowej.
- Unikaj miejsc wilgotnych i zapylonych.
- Zapewnij odpowiedni przepływ powietrza wokół obudowy urządzenia.
- Zapewnij łatwy dostęp do panelu sterowania i złączy.
Czyszczenie: Obudowę należy czyścić miękką szmatką z neutralnym detergentem. Kratki wentylacyjne należy okresowo czyścić odkurzaczem, aby usunąć kurz i zanieczyszczenia. Nie używaj silnych rozpuszczalników.
Obsługa i menu

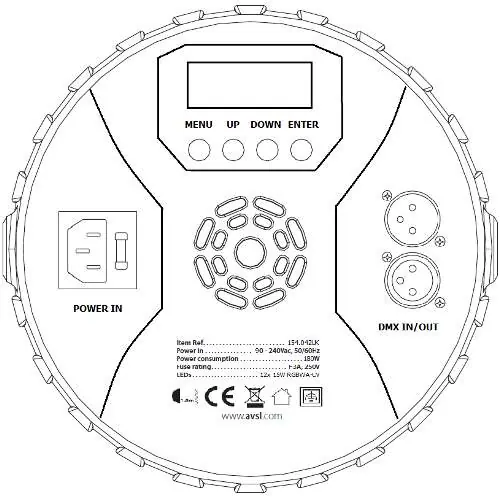

Panel tylny zawiera wyświetlacz LCD oraz przyciski sterujące: MENU, UP, DOWN, ENTER. Aby wejść do menu ustawień, naciśnij przycisk MENU. Użyj przycisków UP i DOWN do nawigacji, a ENTER do zatwierdzenia wyboru.
- d001: Ustawienie adresu DMX512 (tryb 6-kanałowy).
- A001: Ustawienie adresu DMX512 (tryb 10-kanałowy).
Dostępne są również funkcje ręczne, takie jak ściemnianie poszczególnych kolorów (R, G, B, U, Y, P), ustawienia stroboskopu (FH), wybór koloru (CL), zmiana koloru (CC), przejścia kolorów (dE), pulsowanie (CP) oraz tryby aktywowane dźwiękiem (SU).
Tryb DMX
Aby sterować urządzeniem przez DMX, podłącz sygnał DMX do wejścia (DMX IN) za pomocą przewodu XLR. Kolejne urządzenia można łączyć szeregowo przez wyjście (DMX OUT). Po wybraniu trybu (d001 lub A001) należy ustawić adres startowy.
Tryb 6-kanałowy (d001)
- CH1: Czerwony (0-100%)
- CH2: Zielony (0-100%)
- CH3: Niebieski (0-100%)
- CH4: Biały (0-100%)
- CH5: Bursztynowy (0-100%)
- CH6: UV (0-100%)
Tryb 10-kanałowy (A001)
Tryb ten oferuje dodatkowo ściemniacz główny (Master dimmer), stroboskop oraz zaawansowane funkcje automatyczne (wybór koloru, zmiana, pulsowanie, dźwięk) na kanale 9, z regulacją prędkości na kanale 10.
Rozwiązywanie problemów
- Brak zasilania: Sprawdź napięcie sieciowe, gniazdko oraz bezpiecznik/przewód IEC.
- Brak światła: Sprawdź ustawienia panelu sterowania i ustawienia kontrolera DMX (np. blackout).
- Brak reakcji na DMX: Upewnij się, że urządzenie jest w trybie DMX, adres jest poprawny, a kontroler nie jest w trybie blackout.
- Przegrzewanie: Zapewnij odpowiednią wentylację i odsuń urządzenie od źródeł ciepła.
Dane techniczne
- Zasilanie: 90-240Vac, 50/60Hz (IEC)
- Pobór mocy: 180W
- Bezpiecznik: F3A
- Diody LED: 12 x 15W RGBWA-UV
- Kąt świecenia: 25 stopni
- Wymiary: 235 x 235 x 95 mm
- Waga: 1.25 kg
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie sieciowe jest prawidłowe, gniazdko włączone oraz czy przewód IEC i bezpiecznik są sprawne.
Brak światła
Sprawdź ustawienia trybu na panelu sterowania oraz ustawienia kontrolera DMX (np. czy nie jest włączony blackout).
Brak reakcji na DMX
Upewnij się, że urządzenie jest w trybie DMX, adres jest poprawny, kontroler nie jest w trybie blackout i przewody DMX są sprawne.
Przegrzewanie lub wyłączanie się
Upewnij się, że urządzenie ma zapewnioną odpowiednią wentylację i nie znajduje się zbyt blisko źródła ciepła.
Przed użyciem
- Sprawdź, czy urządzenie nie uległo uszkodzeniu w transporcie.
- Upewnij się, że masz dostęp do zasilania 90-240Vac.
- Zaplanuj miejsce montażu z odpowiednią wentylacją.
- Przygotuj przewody DMX (XLR), jeśli używasz sterownika.
Parametry w praktyce
- 12 x 15W RGBWA-UV
- 12 diod LED o mocy 15W każda, obsługujących kolory: czerwony, zielony, niebieski, biały, bursztynowy i UV.
- Beam angle 25°
- Kąt świecenia wiązki światła.
Ilustracje i schematy
- Panel tylny zawiera przyciski MENU, UP, DOWN, ENTER do nawigacji po menu.
- Złącza DMX IN/OUT służą do łączenia szeregowego wielu urządzeń w systemie DMX.
Zgodność modelu
- Urządzenie wymaga zasilania 90-240Vac.
- Wymaga kontrolera DMX512 dla zaawansowanego sterowania.
