Instrukcja obsługi efektu świetlnego QTX GOBO Hex 151.745UK
Szybki przewodnik po instrukcji obsługi efektu świetlnego QTX GOBO Hex 151.745UK. Dowiedz się, jak skonfigurować urządzenie, używać trybów DMX, sterować pilotem oraz bezpiecznie montować oświetlenie laserowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

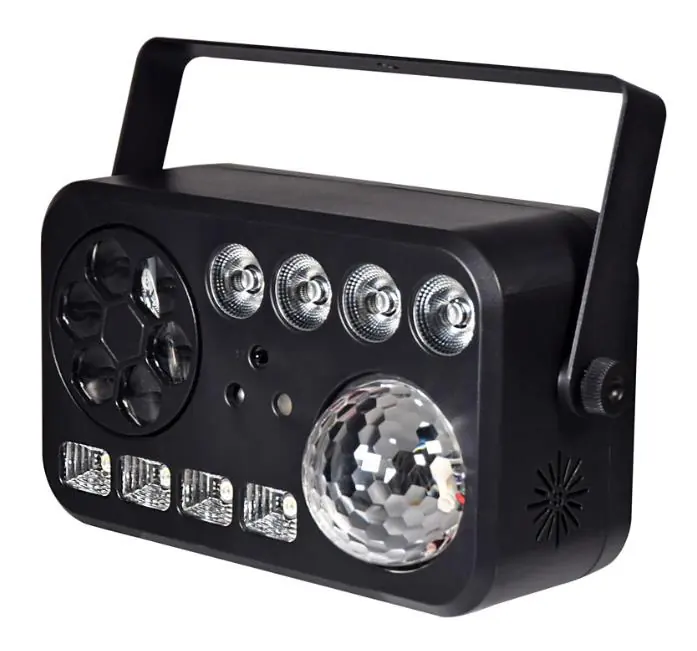

Urządzenie QTX GOBO Hex to zaawansowany efekt świetlny 6-w-1, łączący GOBO, magiczną kulę RGBW, diody stroboskopowe/UV, diody PAR oraz laser dwukolorowy. Uwaga: Urządzenie zawiera laser klasy 3B. Instalacja i obsługa powinny być wykonywane przez osoby przeszkolone w zakresie zarządzania promieniowaniem laserowym zgodnie z wytycznymi HSE.
Opis urządzenia i panel tylny
Panel tylny urządzenia zawiera kluczowe elementy sterujące i złącza:
- Wyświetlacz LCD: Pokazuje aktualny tryb i ustawienia.
- Panel sterowania: Przyciski MENU, UP, DOWN, ENTER do nawigacji po menu.
- Kluczyk lasera: Zabezpieczenie fizyczne lasera.
- Złącza DMX: Wejście i wyjście (3-pin XLR) do sterowania zewnętrznego.
- Zasilanie: Gniazdo IEC z bezpiecznikiem F1A.
Montaż i instalacja
- Użyj dołączonego wspornika montażowego, aby przymocować urządzenie do statywu lub kratownicy oświetleniowej.
- W przypadku montażu podwieszanego zawsze stosuj dodatkowe zabezpieczenia (linki bezpieczeństwa).
- Zapewnij odpowiednią wentylację wokół obudowy urządzenia.
- Unikaj wilgotnych i zapylonych środowisk.
- Nie kieruj wiązki lasera ani diod LED bezpośrednio w stronę oczu.
Obsługa za pomocą pilota
Pilot zdalnego sterowania umożliwia szybką zmianę trybów pracy:
- Tryby automatyczne: Auto Mode 1 i 2.
- Tryby dźwiękowe: Sound mode 1 i 2 z regulacją czułości (Sensitivity Adjustment).
- Sterowanie efektami: Możliwość wyboru kolorów dla PAR, Magic ball, Bee Eye oraz sterowanie laserem i stroboskopem.
- DMX: Przycisk DMX mode do szybkiego przejścia w tryb sterowania zewnętrznego.
Tryb DMX
Urządzenie posiada 16 kanałów DMX. Aby wejść w tryb DMX, wybierz adres A001 z menu i potwierdź przyciskiem ENTER. Gdy urządzenie otrzyma sygnał DMX, litera A na wyświetlaczu zacznie migać.
Główne funkcje kanałów:
- Kanał 1-3: Sterowanie białą diodą, UV i stroboskopem.
- Kanał 4-5: Makra i silnik magicznej kuli.
- Kanał 6-7: Makra i silnik wzorów GOBO.
- Kanał 8-9: Kolor i silnik lasera.
- Kanał 10-13: Ściemnianie poszczególnych kolorów PAR (R, G, B, W).
- Kanał 14: Mieszanie i ściemnianie PAR.
- Kanał 15-16: Wybór trybów auto/dźwięk oraz regulacja prędkości.
Czyszczenie i konserwacja
- Obudowę czyść miękką szmatką z neutralnym detergentem.
- Kratki wentylacyjne odkurzaj regularnie, aby usunąć kurz i zanieczyszczenia.
- Nie używaj silnych rozpuszczalników.
- Urządzenie nie jest serwisowalne przez użytkownika – w razie awarii skontaktuj się z wykwalifikowanym personelem.
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź napięcie w gniazdku, stan przewodu IEC oraz bezpiecznik F1A.
Brak efektu lasera
Upewnij się, że kluczyk lasera na tylnym panelu jest przekręcony do pozycji ON.
Brak reakcji na sygnał DMX
Sprawdź, czy urządzenie jest w trybie DMX (litera A miga), czy adres DMX jest poprawny oraz czy kontroler nie jest w trybie blackout.
Przegrzewanie się urządzenia
Zapewnij odpowiednią wentylację i upewnij się, że urządzenie nie znajduje się zbyt blisko źródeł ciepła.
Przed użyciem
- Sprawdź zawartość opakowania: jednostka główna, wspornik, przewód zasilający IEC, instrukcja.
- Upewnij się, że masz odpowiednie zabezpieczenia (linki) do montażu podwieszanego.
- Sprawdź, czy zasilanie sieciowe jest zgodne z wymaganiami (110-240Vac).
- Upewnij się, że wiesz, jak bezpiecznie obsługiwać laser klasy 3B.
- Włóż baterie AAA do pilota (brak w zestawie).
Parametry w praktyce
- Laser class 3B
- Wymaga przeszkolonego operatora; niebezpieczny przy bezpośrednim kontakcie z oczami.
- 16 DMX channels
- Wymaga 16 kanałów na kontrolerze DMX do pełnej kontroli nad wszystkimi efektami.
- 80W Power consumption
- Pobór mocy urządzenia podczas pracy.
Ilustracje i schematy

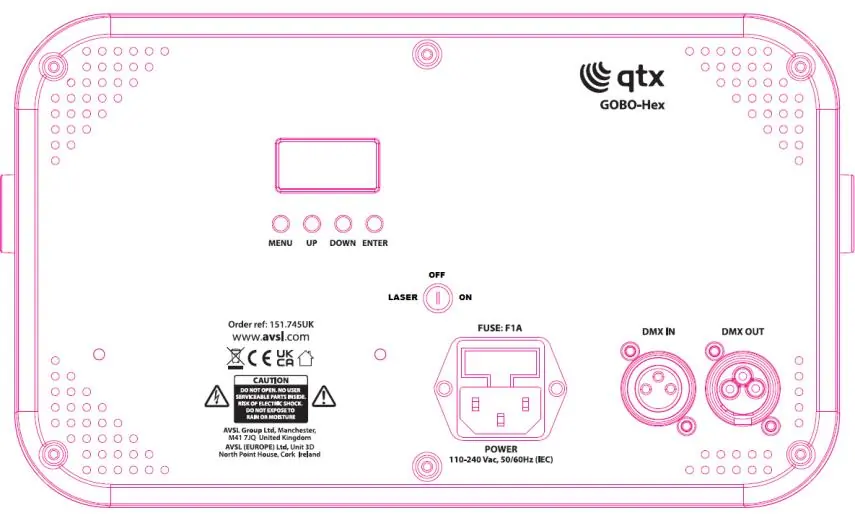

- Panel tylny: pokazuje rozmieszczenie przycisków sterujących, kluczyka lasera, złącz DMX oraz gniazda zasilania.

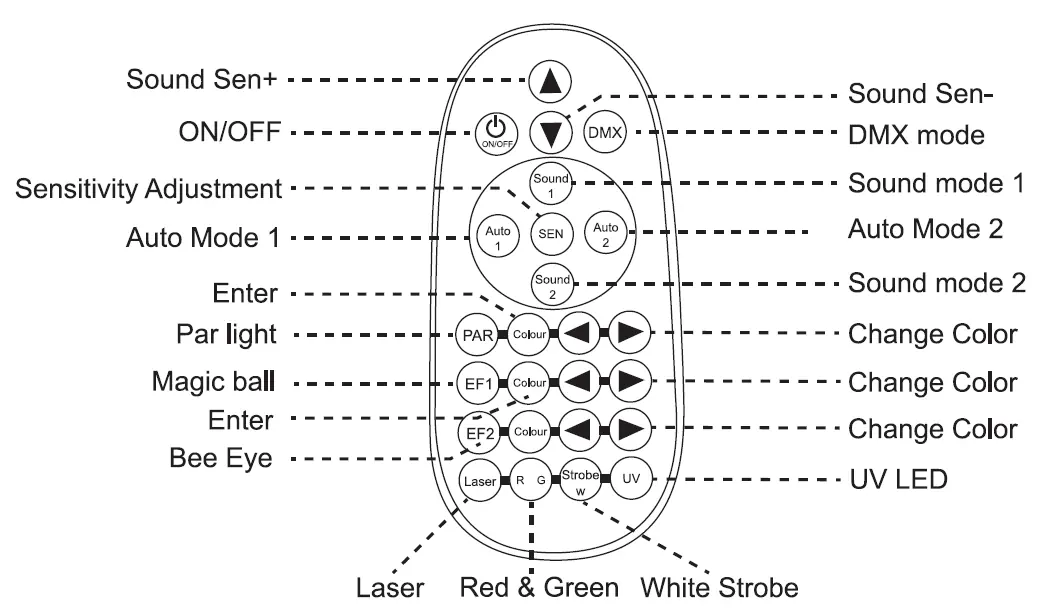

- Pilot: schemat przycisków pozwala na szybkie przełączanie między trybami dźwiękowymi, automatycznymi oraz sterowanie kolorami.
Zgodność modelu
- Urządzenie wymaga kontrolera DMX512 do zaawansowanego sterowania.
- Złącza DMX to standardowe 3-pinowe XLR.
