Instrukcja obsługi lasera animacyjnego QTX Mesmerizer 152.745UK
Szybki przewodnik po obsłudze lasera animacyjnego QTX Mesmerizer 152.745UK. Dowiedz się, jak skonfigurować tryby DMX, obsługiwać menu, bezpiecznie zamontować urządzenie i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

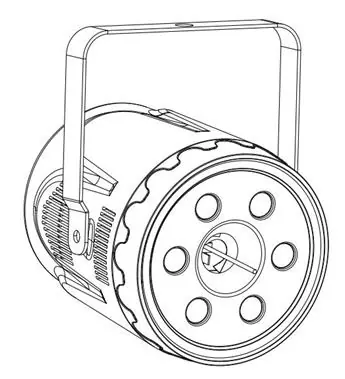

Laser QTX Mesmerizer 152.745UK to urządzenie klasy 3B, co oznacza, że powinno być obsługiwane wyłącznie przez przeszkolony personel zgodnie z wytycznymi bezpieczeństwa. Urządzenie oferuje 440 dynamicznych i statycznych wzorów, w tym animacje 3D. Może pracować w trybach automatycznym, sterowania dźwiękiem (sound-to-light) oraz DMX512.

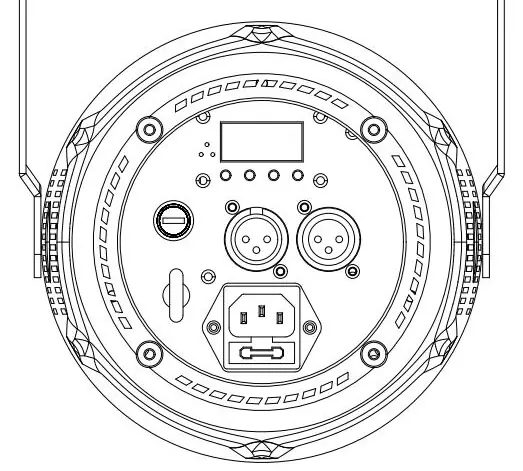

Opis urządzenia i panel tylny
Panel tylny urządzenia zawiera kluczowe elementy sterujące i przyłączeniowe:
- Wyświetlacz LCD do nawigacji po menu.
- Kluczyk laserowy (wymagany do działania).
- Punkt montażowy.
- Gniazdo zasilania IEC.
- Panel sterowania (przyciski MENU, UP, DOWN, ENTER).
- Złącza DMX (wejście i wyjście XLR).
Instalacja i bezpieczeństwo
Podczas instalacji należy przestrzegać następujących zasad:
- Używaj dołączonego wspornika montażowego do przymocowania urządzenia do statywu lub kratownicy oświetleniowej.
- W przypadku montażu podwieszanego zawsze stosuj dodatkowe zabezpieczenia (linki bezpieczeństwa).
- Unikaj wilgotnych i zakurzonych środowisk.
- Zapewnij odpowiednią cyrkulację powietrza wokół obudowy.
- Nigdy nie kieruj wiązki lasera bezpośrednio w stronę oczu.
Obsługa i menu
Nawigacja odbywa się za pomocą przycisków na panelu tylnym:
- MENU: Wejście do menu ustawień.
- UP / DOWN: Nawigacja między funkcjami.
- ENTER: Potwierdzenie wyboru.
Dostępne funkcje menu obejmują ustawienia adresu DMX (Addr), wybór trybu kanałów (CHND - 7CH lub 21CH), tryby automatyczne (Auto), prędkość trybu auto (SPEE), czułość reakcji na dźwięk (SoUn/SoSE) oraz wersję oprogramowania (vEr).
Tryby DMX
Urządzenie obsługuje dwa tryby kanałowe: 7-kanałowy (7-CH) oraz 21-kanałowy (21-CH). Aby wejść w tryb DMX, należy wybrać adres A001 z menu i potwierdzić przyciskiem ENTER. Gdy urządzenie otrzyma sygnał DMX, litera A na wyświetlaczu zacznie migać. W trybie 7-kanałowym sterowanie obejmuje ściemnianie, stroboskop, kolory LED, kolory lasera, prędkość pościgu kolorów, efekty dynamiczne i prędkość efektów. Tryb 21-kanałowy oferuje bardziej zaawansowane sterowanie, w tym dodatkowe opcje wzorów, zoomu, rotacji, falowania i rysowania.
Czyszczenie i konserwacja
Obudowę należy czyścić miękką szmatką z neutralnym detergentem. Kratki wentylacyjne należy regularnie odkurzać, aby zapobiec gromadzeniu się kurzu. Nie używaj silnych rozpuszczalników.
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie sieciowe jest prawidłowe, gniazdko włączone, przewód IEC podłączony oraz czy bezpiecznik jest sprawny.
Brak wiązki lasera lub światła
Sprawdź ustawienia trybu na panelu sterowania, ustawienia kontrolera DMX oraz upewnij się, że kluczyk laserowy na tylnym panelu jest włączony.
Brak reakcji na sygnał DMX
Upewnij się, że urządzenie jest w trybie DMX (migająca litera A), sprawdź adres DMX, połączenia kablowe oraz czy kontroler jest ustawiony na właściwy kanał/urządzenie.
Przegrzewanie się / wyłączanie
Zapewnij odpowiednią wentylację wokół urządzenia i upewnij się, że nie znajduje się zbyt blisko źródła ciepła.
Przed użyciem
- Sprawdź zawartość opakowania: jednostka główna z wspornikiem, przewód zasilający IEC, kluczyk laserowy.
- Upewnij się, że miejsce instalacji jest suche i wolne od kurzu.
- Sprawdź, czy kluczyk laserowy jest włożony i przekręcony do pozycji włączonej.
- Upewnij się, że masz dostęp do kontrolera DMX, jeśli planujesz zaawansowane sterowanie.
- Zweryfikuj, czy wentylacja urządzenia nie jest zasłonięta.
Parametry w praktyce
- Laser Class 3B
- Wymaga obsługi przez przeszkolony personel; niebezpieczny przy bezpośrednim spojrzeniu w wiązkę.
- DMX Channels 7/21
- Liczba kanałów sterujących dostępnych w trybie DMX; 21 kanałów oferuje bardziej precyzyjną kontrolę efektów.
- Power consumption 40W
- Maksymalny pobór mocy urządzenia.
Ilustracje i schematy
- Panel tylny zawiera wyświetlacz LCD, kluczyk laserowy, punkt montażowy, gniazdo zasilania IEC, panel sterowania oraz złącza DMX (wejście/wyjście).
Zgodność modelu
- Wymaga kontrolera DMX512 do pełnego wykorzystania możliwości animacji.
- Złącza DMX wykorzystują standardowe przewody XLR.
