Instrukcja obsługi naświetlacza scenicznego QTX HPWash200 200W
Szybki przewodnik po instrukcji obsługi naświetlacza scenicznego QTX HPWash200 (154.051UK). Dowiedz się, jak zamontować urządzenie, skonfigurować tryb DMX, sterować oświetleniem i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
QTX HPWash200 to wydajny naświetlacz sceniczny o mocy 200W, wyposażony w białe diody LED. Urządzenie oferuje płynne ściemnianie liniowe oraz możliwość sterowania za pomocą protokołu DMX lub wbudowanych programów automatycznych. Obudowa wykonana jest z metalu i posiada aktywne chłodzenie wentylatorem.
Ostrzeżenia: Urządzenie zawiera elementy pod wysokim napięciem. Nie otwieraj obudowy. Produkt nie jest przeznaczony do samodzielnej naprawy przez użytkownika. W przypadku zalania, odłącz zasilanie i pozwól urządzeniu wyschnąć przed ponownym użyciem.
Montaż i instalacja
- Użyj dołączonego uchwytu montażowego, aby przymocować urządzenie do statywu lub kratownicy oświetleniowej.
- W przypadku montażu podwieszanego zawsze stosuj dodatkowe zabezpieczenia (linki bezpieczeństwa).
- Unikaj montażu w miejscach wilgotnych lub zapylonych.
- Zapewnij odpowiednią cyrkulację powietrza wokół obudowy urządzenia.
- Zadbaj o łatwy dostęp do złączy i panelu sterowania.
Obsługa i sterowanie
Panel tylny urządzenia zawiera złącza DMX (wejście/wyjście), wyświetlacz LCD, przyciski sterowania oraz gniazdo zasilania IEC. Do nawigacji służą przyciski MENU, UP, DOWN oraz ENTER.
Menu sterowania ręcznego:
- d0xx: Ustawienia adresu DMX (d001-d512).
- Auxx: Sekwencje światła białego (Au01-Au10).
- Stxx: Tryb automatyczny (St00 - stały, St01-St16 - stroboskop).
- SPxx: Regulacja prędkości trybu automatycznego (SP01-SP16).
- r0xx, G0xx, B0xx, W0xx: Ustawienia maksymalnej jasności dla poszczególnych kanałów światła białego.
Tryb DMX
Aby sterować urządzeniem przez DMX, podłącz źródło sygnału do wejścia DMX IN za pomocą przewodu XLR. Kolejne urządzenia można łączyć szeregowo przez DMX OUT. Wybierz adres startowy DMX w menu (d001) i zatwierdź przyciskiem ENTER. Urządzenie wykorzystuje 8 kanałów DMX do sterowania ściemnianiem, stroboskopem, efektami makro oraz jasnością poszczególnych sekcji LED.
Czyszczenie i konserwacja
- Do czyszczenia obudowy używaj miękkiej szmatki z neutralnym detergentem.
- Regularnie usuwaj kurz z kratek wentylacyjnych za pomocą odkurzacza.
- Nie używaj silnych rozpuszczalników do czyszczenia urządzenia.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, sprawdź najpierw podstawowe ustawienia:
- Brak zasilania: Sprawdź napięcie w gniazdku, przewód zasilający oraz bezpiecznik.
- Brak światła: Sprawdź ustawienia trybu na panelu sterowania oraz ustawienia kontrolera DMX (poziomy ściemniania, blackout).
- Brak reakcji na DMX: Upewnij się, że urządzenie jest w trybie DMX, adres jest poprawny, a kontroler nie jest ustawiony na blackout. Sprawdź połączenia kablowe.
- Przegrzewanie: Upewnij się, że urządzenie ma zapewnioną wentylację i nie znajduje się zbyt blisko źródeł ciepła.
Dane techniczne
- Zasilanie: 110-240Vac, 50/60Hz (IEC)
- Pobór mocy: 200W
- Źródło światła: 4x 50W białe LED
- Kanały DMX: 8
- Kąt świecenia: 40 stopni
- Wymiary: 270 x 270 x 140 mm (bez uchwytu)
- Waga: 3.1 kg
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy gniazdko jest włączone, czy przewód IEC jest poprawnie podłączony oraz czy bezpiecznik jest sprawny.
Brak światła
Sprawdź ustawienia trybu na panelu sterowania oraz czy kontroler DMX nie ma ustawionego poziomu ściemniania na zero lub funkcji blackout.
Brak reakcji na sygnał DMX
Upewnij się, że urządzenie jest w trybie DMX, ustawiono poprawny adres startowy, a przewody DMX są sprawne.
Urządzenie się przegrzewa
Zapewnij odpowiednią wentylację wokół obudowy i odsuń urządzenie od źródeł ciepła.
Przed użyciem
- Sprawdź zawartość opakowania: urządzenie, uchwyt montażowy, przewód zasilający IEC.
- Upewnij się, że miejsce montażu jest suche i wolne od pyłu.
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami (110-240Vac).
- Upewnij się, że kratki wentylacyjne są drożne i niezakryte.
- W przypadku montażu podwieszanego przygotuj dodatkowe zabezpieczenia.
Parametry w praktyce
- Pobór mocy: 200W
- Maksymalne zużycie energii przez urządzenie podczas pracy.
- Źródło światła: 4x 50W White LED
- Cztery niezależne moduły LED o mocy 50W każdy.
- Kanały DMX: 8
- Liczba kanałów wymaganych do pełnego sterowania urządzeniem przez kontroler DMX.
- Kąt świecenia: 40°
- Szerokość wiązki światła emitowanej przez naświetlacz.
- Bezpiecznik: F2AL, 250Vac
- Typ bezpiecznika wymaganego w przypadku konieczności wymiany.

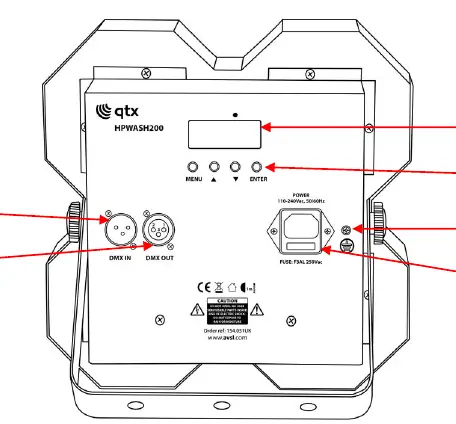

Ilustracje i schematy
- 1: Wejście sygnału DMX (DMX IN).
- 2: Wyjście sygnału DMX (DMX OUT) do łączenia kolejnych urządzeń.
- 3: Wyświetlacz LCD do podglądu ustawień.
- 4: Przyciski sterowania ręcznego (MENU, UP, DOWN, ENTER).
- 5: Śruba uziemiająca (nie usuwać).
Zgodność modelu
- Urządzenie wymaga kontrolera DMX obsługującego standardowe protokoły DMX512.
- Wymaga zasilania sieciowego 110-240Vac.
