Instrukcja obsługi lasera Citronic Animate Smart 152.748UK

Szybki przewodnik po obsłudze lasera Citronic Animate Smart 152.748UK. Dowiedz się, jak bezpiecznie instalować urządzenie, konfigurować tryby DMX, sterować laserem przez Bluetooth za pomocą aplikacji LightElf oraz rozwiązywać typowe...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Laser Citronic Animate Smart Strona 1 Panel tylny urządzenia Strona 2 Dodatkowe zdjęcie montażowe ze strony 5 Strona 5 Główny ekran aplikacji LightElf Strona 6 Ekran trybu tekstowego w aplikacji Strona 7

Najważniejsze informacje

Citronic Animate Smart to kompaktowy laser animacyjny klasy 3B, oferujący 51 wzorów i animacji. Urządzenie może być sterowane ręcznie, przez protokół DMX512 lub bezprzewodowo za pomocą aplikacji mobilnej LightElf (Bluetooth). Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa dotyczącymi promieniowania laserowego.

Laser Citronic Animate Smart
Laser Citronic Animate Smart

Bezpieczeństwo i instalacja

Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5
  • Ostrzeżenie: Urządzenie jest laserem klasy 3B. Nie kieruj wiązki bezpośrednio w stronę oczu.
  • Nie wystawiaj urządzenia na deszcz lub wilgoć. W przypadku zalania, odłącz zasilanie i pozwól urządzeniu wyschnąć przed ponownym użyciem.
  • Używaj dołączonego uchwytu montażowego do mocowania na statywie lub kratownicy.
  • W przypadku montażu podwieszanego zawsze stosuj dodatkowe zabezpieczenia (linki bezpieczeństwa).
  • Zapewnij odpowiednią wentylację wokół obudowy urządzenia.

Obsługa panelu tylnego i menu

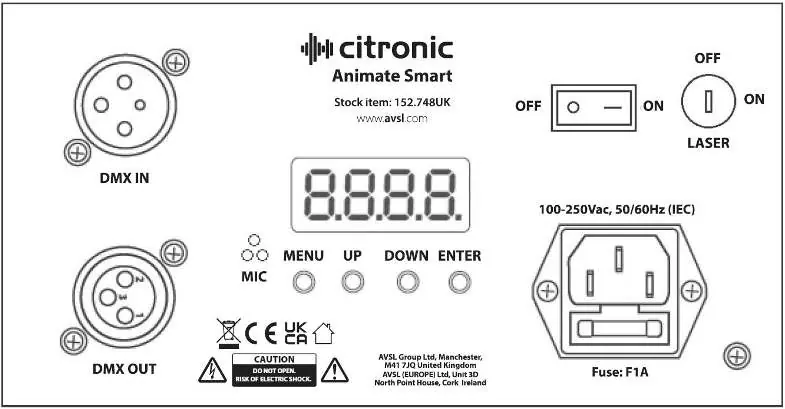

Panel tylny zawiera złącza DMX (IN/OUT), przełącznik zasilania, kluczyk bezpieczeństwa oraz wyświetlacz z przyciskami sterującymi (MENU, UP, DOWN, ENTER).

Panel tylny urządzenia
Panel tylny urządzenia
  • MENU: Wejście do menu ustawień.
  • UP/DOWN: Nawigacja po funkcjach.
  • ENTER: Zatwierdzenie wyboru.
  • Tryby pracy: Dostępne są tryby automatyczne (SHOW 0-6) oraz tryb DMX (Addr 1-512).

Sterowanie DMX

Aby sterować laserem przez DMX, podłącz źródło sygnału do wejścia DMX IN za pomocą przewodu XLR. Wybierz tryb DMX w menu (A001). Urządzenie wykorzystuje 16 kanałów DMX. Migająca litera 'A' na wyświetlaczu oznacza poprawne odebranie sygnału DMX.

Sterowanie przez Bluetooth (aplikacja LightElf)

Urządzenie można obsługiwać za pomocą smartfona:

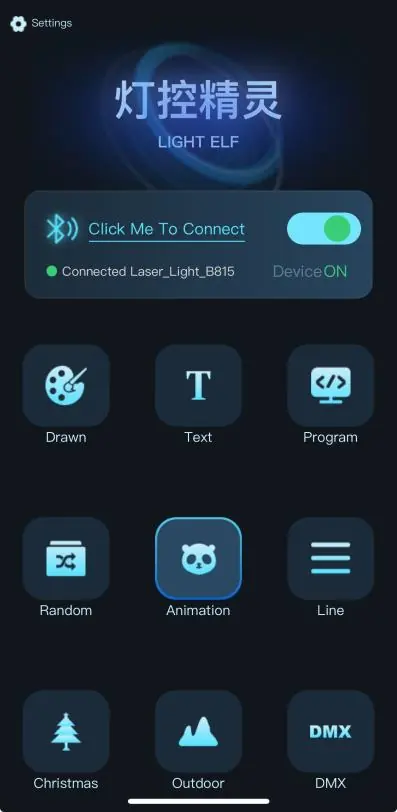

Główny ekran aplikacji LightElf
Główny ekran aplikacji LightElf
Ekran trybu tekstowego w aplikacji
Ekran trybu tekstowego w aplikacji
  1. Zainstaluj aplikację LightElf ze sklepu Apple lub Google.
  2. Włącz laser i otwórz aplikację.
  3. Naciśnij "Click me to connect" i wybierz z listy urządzenie Laser_Light_B815.
  4. Po połączeniu możesz wybierać tryby pracy, rysować własne wzory w trybie "Drawn" lub wpisywać tekst w trybie "Text".
  5. Użyj suwaków w aplikacji do regulacji rozmiaru, prędkości i odległości wyświetlania.

Czyszczenie i konserwacja

  • Obudowę czyść miękką szmatką z użyciem łagodnego detergentu.
  • Kratki wentylacyjne czyść odkurzaczem, aby usunąć kurz i zanieczyszczenia.
  • Nie używaj silnych rozpuszczalników.

Dane techniczne

  • Zasilanie: 110-240Vac, 50/60Hz (IEC)
  • Pobór mocy: 22W (max)
  • Moc lasera: 1600mW
  • Klasa lasera: 3B
  • Kanały DMX: 16CH
  • Wymiary: 188 x 193 x 173mm
  • Waga: 1.89kg

Praktyczna pomoc

Typowe problemy

Brak zasilania

Sprawdź, czy gniazdko jest włączone, czy przewód IEC jest poprawnie podłączony oraz czy bezpiecznik F1A jest sprawny.

Brak wiązki lasera

Sprawdź ustawienia trybu w menu, upewnij się, że kluczyk bezpieczeństwa na tylnym panelu jest w pozycji ON oraz sprawdź połączenie Bluetooth.

Brak reakcji na DMX

Upewnij się, że urządzenie jest w trybie DMX (A001), sprawdź adres DMX, kable oraz czy na wyświetlaczu miga litera 'A' potwierdzająca odbiór sygnału.

Przegrzewanie się

Zapewnij odpowiednią wentylację i upewnij się, że urządzenie nie znajduje się zbyt blisko źródeł ciepła.

Przed użyciem

  • Sprawdź, czy kluczyk bezpieczeństwa jest włożony i przekręcony do pozycji ON.
  • Upewnij się, że urządzenie jest stabilnie zamontowane (użyj zabezpieczeń przy montażu górnym).
  • Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
  • Upewnij się, że w pobliżu nie ma materiałów łatwopalnych.
  • Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją (110-240V).

Parametry w praktyce

Klasa lasera 3B
Wymaga zachowania szczególnej ostrożności; bezpośrednie spojrzenie w wiązkę może spowodować trwałe uszkodzenie wzroku.
16 DMX Channels
Urządzenie zajmuje 16 kanałów w kontrolerze DMX, co pozwala na precyzyjne sterowanie kolorami, wzorami, ruchem i efektami.
1600mW Laser Power
Całkowita moc wyjściowa lasera, zapewniająca wysoką jasność i widoczność efektów.

Ilustracje i schematy

  • Panel tylny: Zawiera złącza DMX IN/OUT, wyświetlacz LED, przyciski sterujące (MENU, UP, DOWN, ENTER), włącznik zasilania oraz gniazdo zasilania IEC z bezpiecznikiem.

Zgodność modelu

  • Wymaga aplikacji LightElf dostępnej w sklepach Apple i Google.
  • Wymaga kontrolera DMX512 dla zaawansowanego sterowania.
  • Kompatybilny z zasilaniem sieciowym 110-240V.
