Instrukcja montażu systemu oświetlenia LED Acuity Brands Factor Series

Kompletny przewodnik instalacji i podłączenia systemu oświetlenia ogrodniczego LED Acuity Brands Factor Series. Dowiedz się, jak bezpiecznie zamontować oprawy, podłączyć zasilanie, skonfigurować ściemnianie oraz poznać specyfikację...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

System oświetlenia ogrodniczego Factor Series wymaga instalacji przez osobę zaznajomioną z konstrukcją produktu i zagrożeniami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie. System wymaga wentylacji mechanicznej lub chłodzenia w celu utrzymania temperatury pracy. Nie wolno zakrywać sterownika ani listew świetlnych, ani nakładać na nie folii.

  • VAFS 2: Temperatura pracy 0-30°C.
  • VAFS 4, 5, 6: Temperatura pracy 0-40°C.
  • Bezpieczeństwo: Zachowaj min. 3 cale odstępu od materiałów palnych oraz między elementami systemu.

Elementy zestawu

W skład systemu wchodzą:

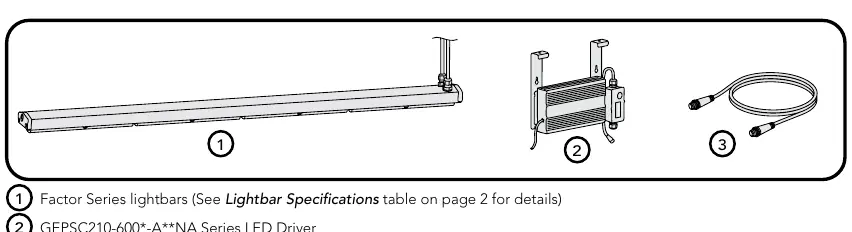

Główne elementy systemu: listwy, sterownik i kable
Główne elementy systemu: listwy, sterownik i kable
  • Listwy świetlne Factor Series.
  • Sterownik LED (GEPSC210-600*-A**NA Series).
  • Opcjonalne kable połączeniowe (VAFEX3FT, VAFEX).
  • Akcesoria montażowe (opcjonalnie: Rolling Rack Mount, Suspended Wire Form Support).

Montaż

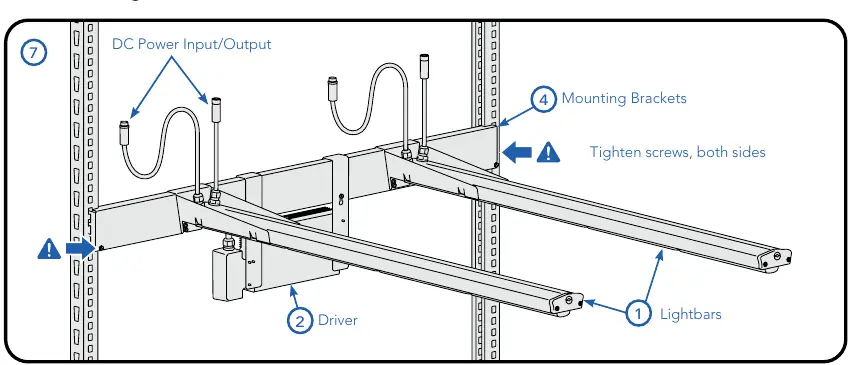

Montaż na stelażu (Rolling Rack)
Montaż na stelażu (Rolling Rack)

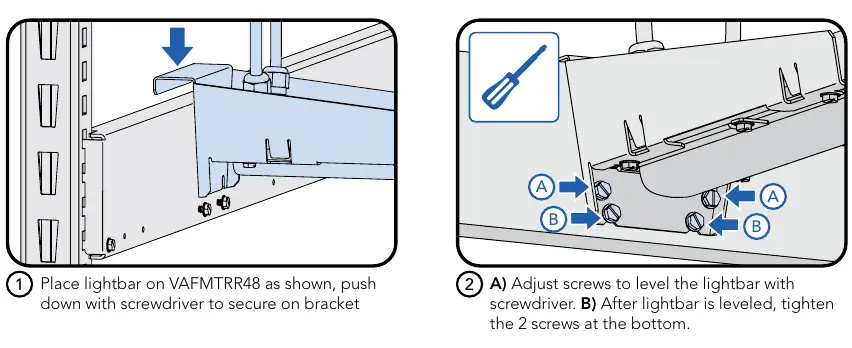

Kroki montażu na stelażu i podwieszanego
Kroki montażu na stelażu i podwieszanego

Montaż na stelażu (Rolling Rack)

  1. Umieść listwę świetlną na wsporniku VAFMTRR48.
  2. Użyj śrubokręta, aby docisnąć i zabezpieczyć listwę na wsporniku.
  3. Wypoziomuj listwę za pomocą śrub regulacyjnych, a następnie dokręć dwie śruby na spodzie.
  4. W przypadku montażu poziomego wspornika do słupka, zabezpiecz go dokręcając śruby na obu końcach.

Montaż podwieszany

  1. Użyj dwóch wsporników drucianych (VAFMTSB).
  2. Wsuń wsporniki w szczeliny na spodzie listwy świetlnej.
  3. Podwieś listwę do konstrukcji wsporczej lub na kablach.

Podłączenie elektryczne

Uwaga: Nie wykonuj połączeń pod napięciem.

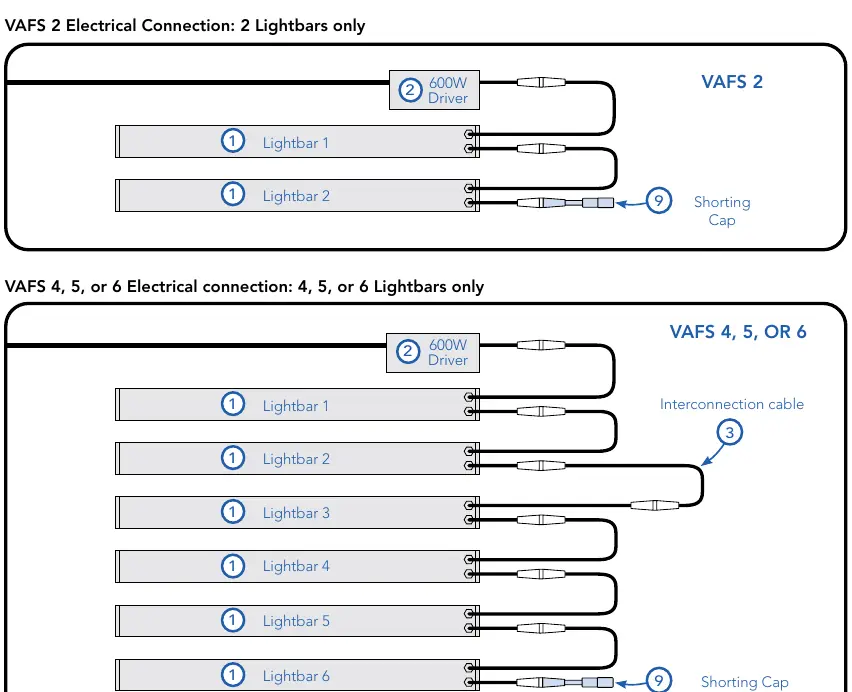

Schemat połączeń elektrycznych i użycie zaślepki
Schemat połączeń elektrycznych i użycie zaślepki

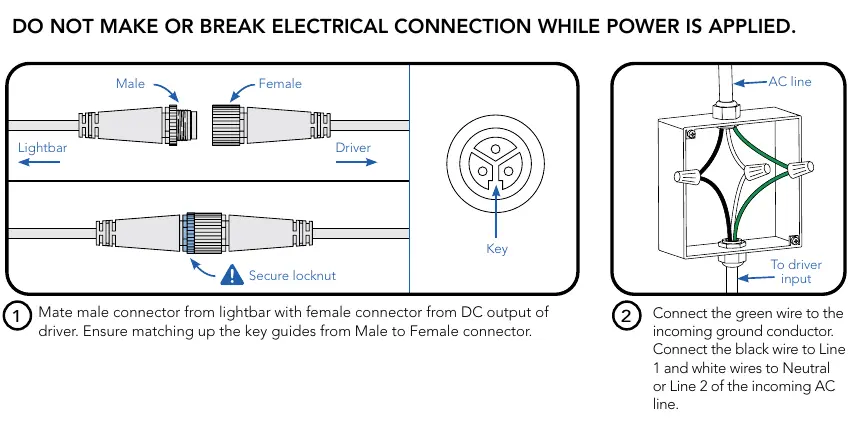

Schemat połączeń sterownika
Schemat połączeń sterownika
  • Łączenie listew: Użyj kabla połączeniowego 30 cali między sterownikiem a pierwszą listwą. Kolejne listwy łącz szeregowo.
  • Zaślepka (Shorting Cap): Musi być podłączona do ostatniego kabla 6 cali ostatniej listwy, w przeciwnym razie system nie będzie świecił.
  • Wymogi ilościowe: Dla VAFS 2 podłącz dokładnie 2 listwy. Dla VAFS 4, 5, 6 podłącz od 4 do 6 listew.
  • Przewody sterownika: Czarny = Linia 1, Biały = Neutralny lub Linia 2, Żółto-zielony = Uziemienie.

Ściemnianie

System umożliwia regulację mocy w zakresie 0-100%. Przy ustawieniu 0% system przechodzi w tryb czuwania (pobór 0.5-1.5W).

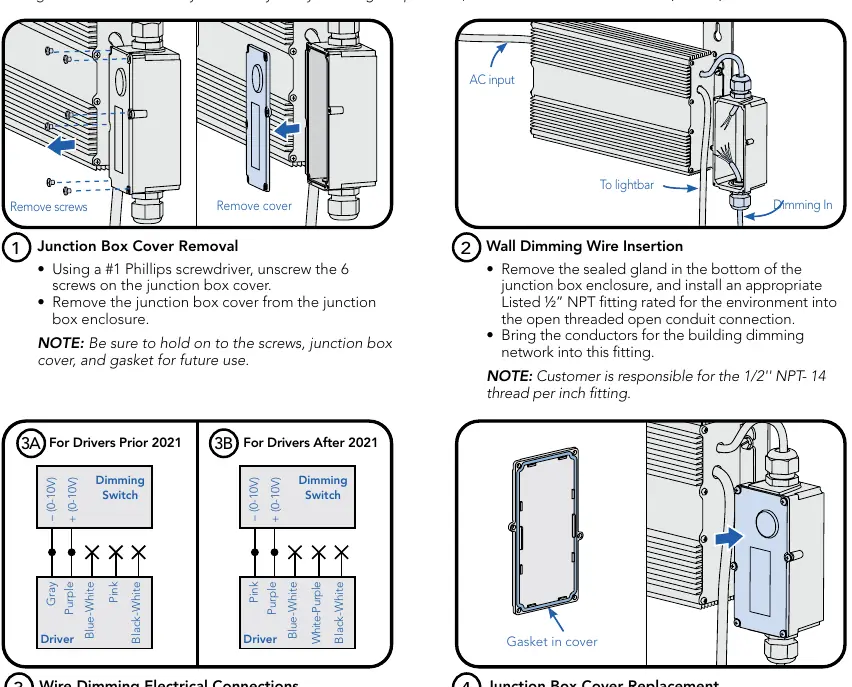

Podłączenie ściemniania
Podłączenie ściemniania
  1. Zdejmij pokrywę puszki przyłączeniowej.
  2. Wprowadź przewody sieci ściemniania przez dławik.
  3. Podłącz przewody do Dim+ (0-10V) i Dim- (0-10V) zgodnie z wersją sterownika (przed lub po 2021 roku).
  4. Zaizoluj nieużywane przewody.
  5. Zamknij pokrywę, dbając o uszczelkę.

Informacje o producencie

Acuity Brands, Inc.

Profil marki

Praktyczna pomoc

Typowe problemy

System nie świeci

Sprawdź, czy zaślepka (shorting cap) jest poprawnie podłączona do ostatniego kabla 6 cali ostatniej listwy.

Przegrzewanie się systemu

Upewnij się, że zapewniono min. 3 cale odstępu od materiałów palnych oraz między listwami i sterownikami. Sprawdź działanie wentylacji.

Brak możliwości ściemniania

Zweryfikuj poprawność podłączenia przewodów Dim+ i Dim- zgodnie z instrukcją dla Twojej wersji sterownika (przed lub po 2021).

Przed użyciem

  • Wyłącz zasilanie przed przystąpieniem do instalacji.
  • Sprawdź, czy temperatura otoczenia jest zgodna z wymaganiami modelu (VAFS 2: 0-30°C, VAFS 4/5/6: 0-40°C).
  • Upewnij się, że posiadasz odpowiednie środki ochrony indywidualnej (okulary, rękawice).
  • Zweryfikuj, czy posiadasz wszystkie niezbędne akcesoria montażowe.
  • Upewnij się, że masz zaślepkę (shorting cap) do zakończenia obwodu.

Parametry w praktyce

Shorting Cap
Wymagany element kończący obwód elektryczny listew świetlnych.

Ilustracje i schematy

  • Schemat połączeń elektrycznych pokazuje sposób łączenia sterownika z listwami świetlnymi w szeregu.
  • Instrukcja montażu na stelażu (Rolling Rack) wymaga zabezpieczenia wsporników śrubami po obu stronach.

Zgodność modelu

  • Wymagana wentylacja mechaniczna lub system chłodzenia podczas pracy.
  • Dla konfiguracji powyżej 5 listew należy użyć przedłużacza 3ft lub 6ft.
  • System nie jest przeznaczony do zanurzania w wodzie.
