Instrukcja montażu szafki RTV ADEO Sheyla 02P2

Najważniejsze informacje

Przed przystąpieniem do montażu szafki RTV ADEO Sheyla 02P2 należy dokładnie zapoznać się z instrukcją. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z nieprawidłowego montażu. Montaż wymaga około 1,5 godziny pracy.

Elementy zestawu

Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy wymienione na liście części (strona 3) oraz zestaw okuć (strona 4), w tym śruby, kołki, zawiasy i elementy łączące.

Instrukcja montażu

Montaż należy przeprowadzać zgodnie z poniższymi krokami:

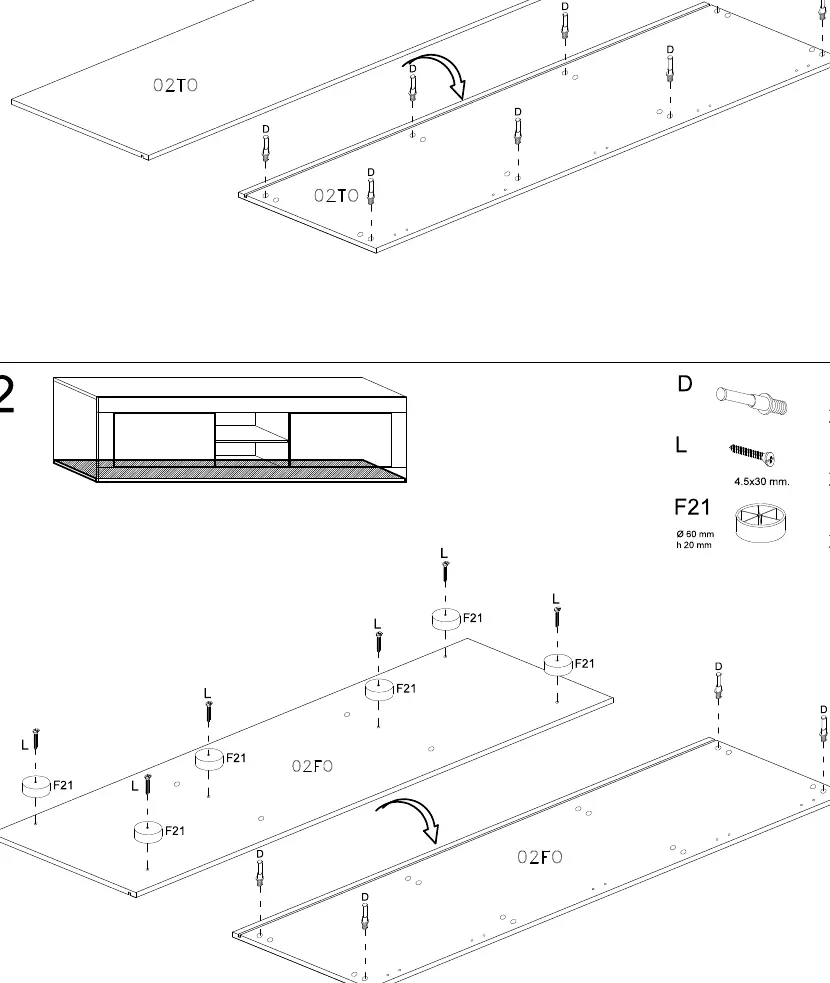

• Krok 1-2: Przygotowanie paneli górnych i dolnych. Wkręć trzpienie montażowe (D) w odpowiednie otwory. Zamontuj nóżki (F21) do dolnego panelu (02FO) za pomocą śrub (L).
• Krok 3-4: Montaż ścianek pionowych. Włóż kołki drewniane (B) i mimośrody (C) w otwory ścianek (01FI, 01TR). Połącz ścianki z panelem dolnym (02FO) za pomocą śrub (E).
• Krok 5-6: Montaż panelu górnego (02TO) na konstrukcji. Zabezpiecz całość za pomocą okuć (A).
• Krok 7-8: Montaż elementów wewnętrznych i prowadnic. Przykręć wsporniki (P7) i zawiasy (N1) do paneli (01FAL).
• Krok 9-10: Montaż tylnych paneli i wykończenie konstrukcji.
• Krok 11-12: Montaż zawiasów (O1) do paneli bocznych (01SP) za pomocą śrub (L2).

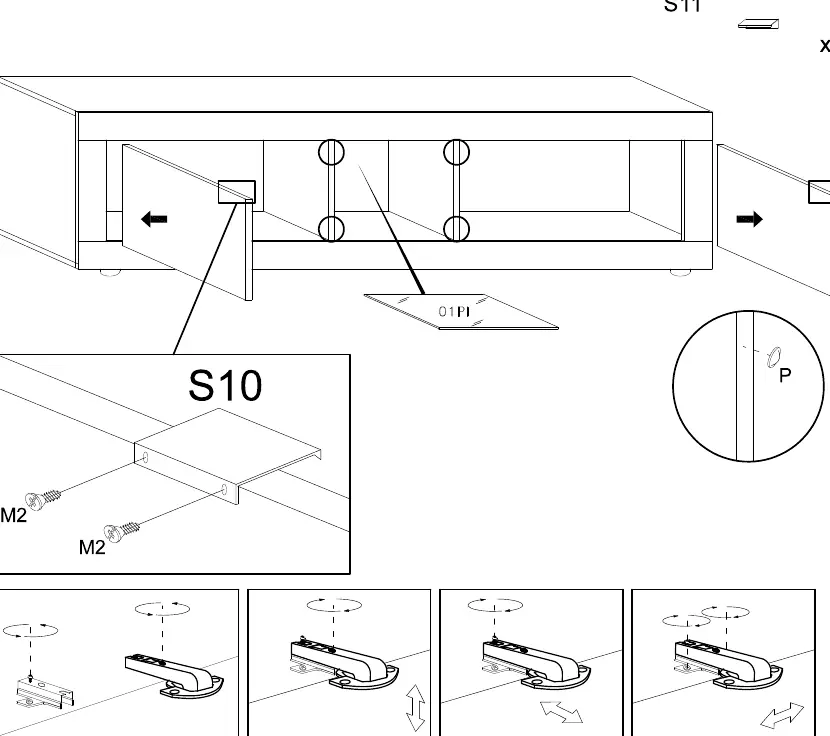

• Krok 13: Montaż drzwiczek. Wyreguluj zawiasy, aby zapewnić prawidłowe domykanie frontów.

Ograniczenia i konserwacja

Mebel posiada określone limity obciążenia, których należy przestrzegać, aby uniknąć uszkodzeń:

• Maksymalne obciążenie blatu górnego: 30 kg.
• Maksymalne obciążenie półki wewnętrznej: 5 kg.
