Instrukcja obsługi kominka elektrycznego Belleze Bardot 014-HG-41892
Szybki przewodnik montażu i konserwacji kominka elektrycznego Belleze Bardot 014-HG-41892. Dowiedz się, jak poprawnie złożyć mebel, wyregulować drzwi i bezpiecznie zamontować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu kominka elektrycznego Belleze Bardot (model 014-HG-41892). Montaż wymaga udziału dwóch osób i zajmuje około 90 minut. Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie części i narzędzia. Ze względów bezpieczeństwa trzymaj dzieci i zwierzęta z dala od miejsca montażu.
Zawartość zestawu
Zestaw zawiera panele meblowe (oznaczone numerami 1-12) oraz niezbędne elementy montażowe (śruby, kołki, zawiasy, oznaczone literami A-X). Przed montażem rozłóż wszystkie elementy na płaskiej powierzchni, najlepiej na dywanie lub kartonie, aby uniknąć zarysowań.
Montaż mebla
Montaż składa się z 31 kroków. Kluczowe etapy obejmują:
- Przygotowanie paneli: wkręcanie śrub i wkładanie kołków drewnianych.

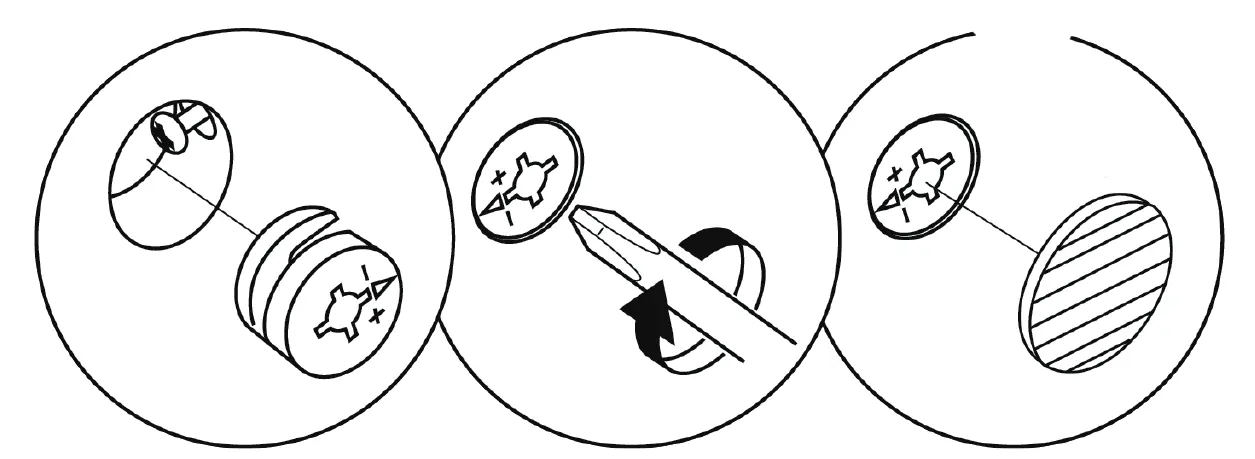

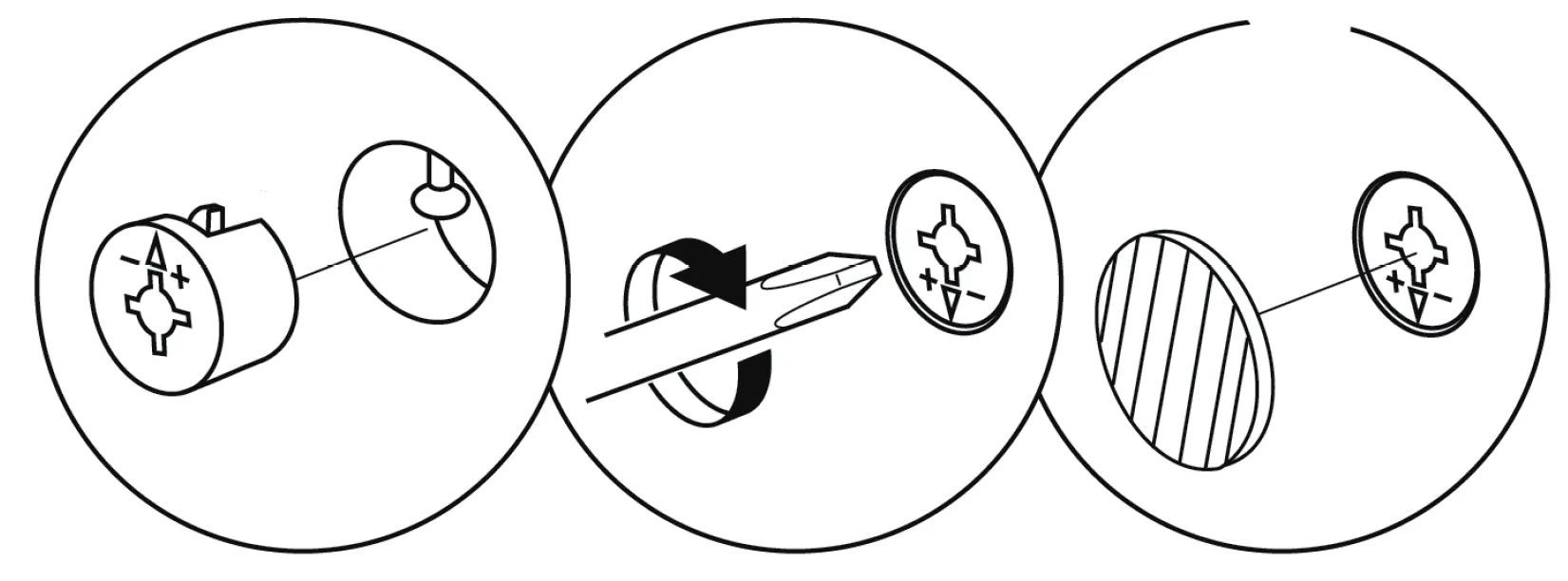

- Łączenie paneli: użycie złączy mimośrodowych (cam locks) i śrub.
- Montaż półek i ścianek bocznych.
- Zabezpieczenie konstrukcji za pomocą dołączonych okuć.
Ważne: Dokręcaj śruby ręcznie, uważając, aby ich nie przekręcić i nie uszkodzić płyty MDF.

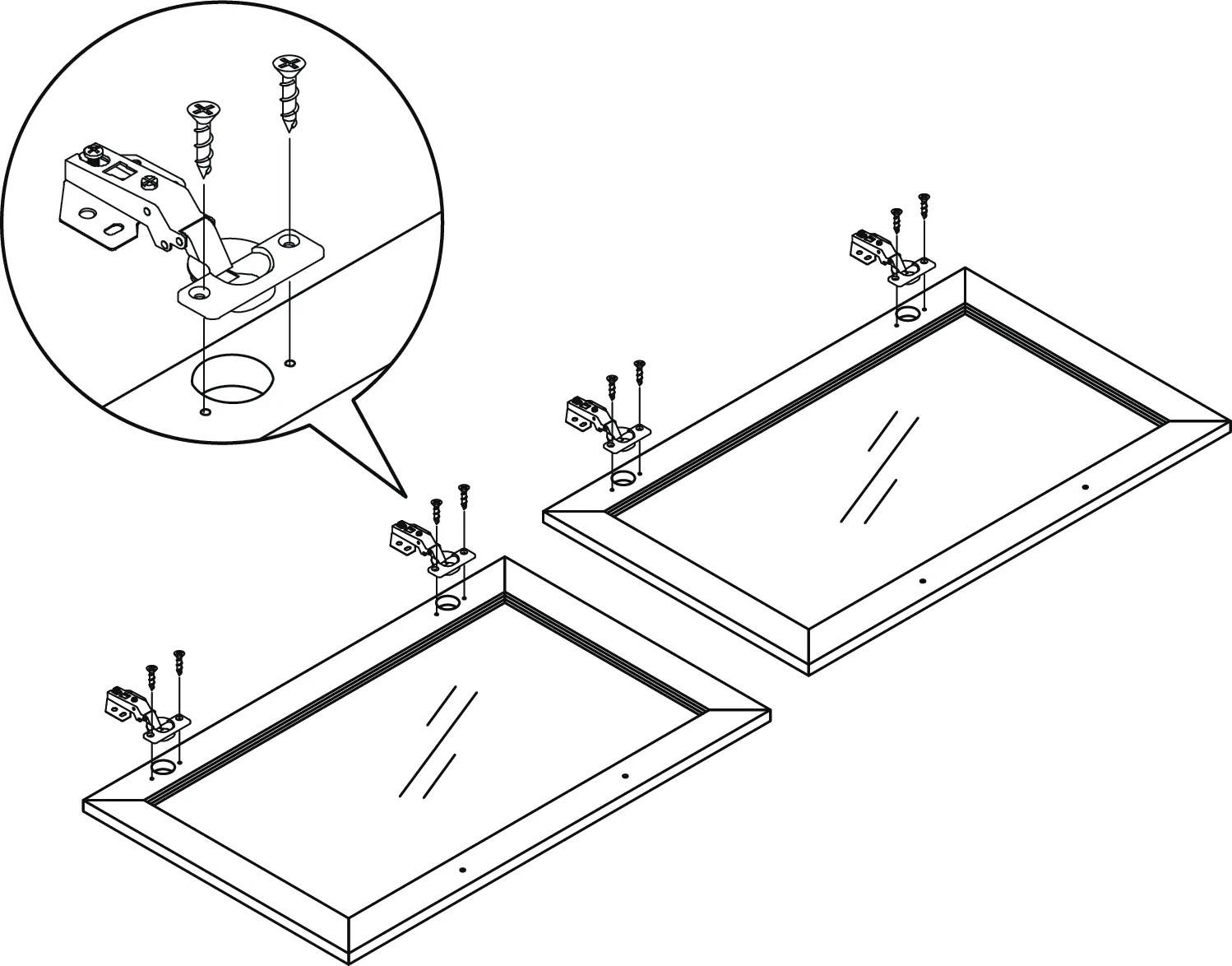

Regulacja drzwi
Po zamontowaniu drzwi szafki (krok 25), możesz je wyregulować, aby idealnie pasowały do korpusu:
- Regulacja góra-dół: poluzuj śruby na płytce montażowej.
- Regulacja przód-tył: poluzuj śruby na ramieniu zawiasu.
- Regulacja boczna: użyj przedniej śruby regulacyjnej na zawiasie.

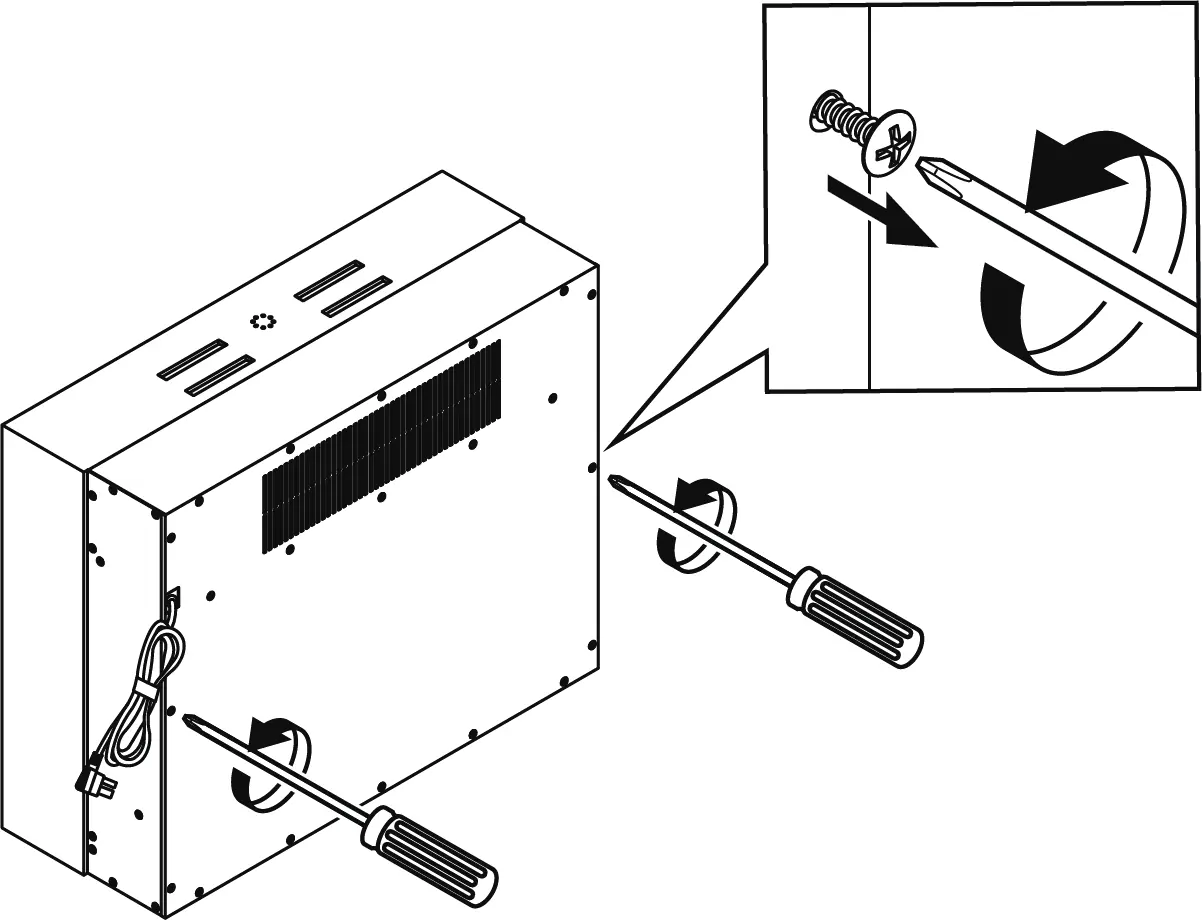

Montaż kominka

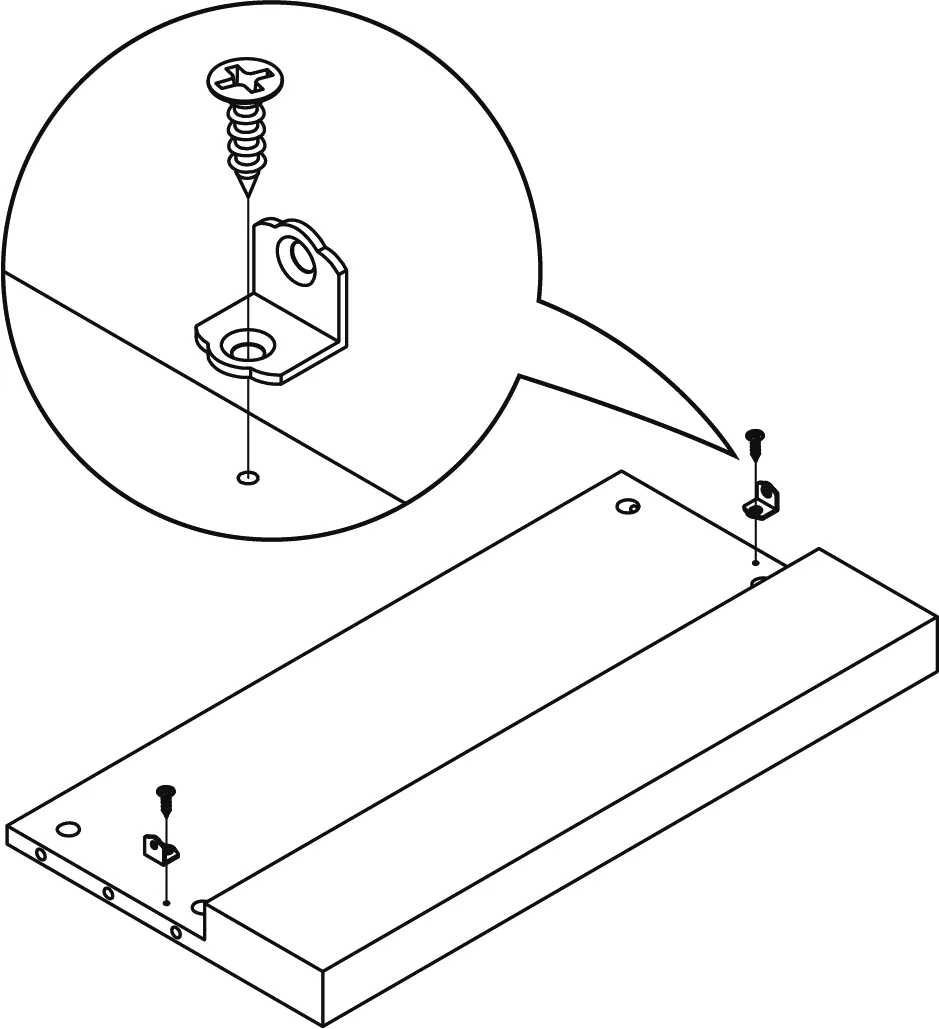

Kominek wsuwa się do przygotowanej wnęki w meblu od tyłu. Upewnij się, że jest wyśrodkowany. Następnie zabezpiecz go za pomocą dołączonych kątowników (corner braces) zgodnie z instrukcją w kroku 29.
Zabezpieczenie przed przewróceniem
Ze względów bezpieczeństwa mebel musi być trwale przymocowany do ściany za pomocą dołączonych pasków zabezpieczających (anti-tipping straps). Zapobiega to ryzyku przewrócenia się mebla, co może prowadzić do poważnych obrażeń.
Konserwacja i czyszczenie
- Dokręcaj wszystkie śruby ponownie w ciągu pierwszych 2 tygodni od montażu.
- Sprawdzaj dokręcenie śrub co 2 miesiące.
- Powierzchnię czyść lekko wilgotną szmatką z odrobiną łagodnego mydła.
- Nie używaj wybielaczy ani alkoholu.
- Natychmiast osusz mebel po czyszczeniu, aby uniknąć puchnięcia płyty MDF.
Informacje o producencie
Belleze
Praktyczna pomoc
Typowe problemy
Drzwi szafki nie domykają się lub są krzywo ustawione
Wyreguluj zawiasy za pomocą śrub regulacyjnych (góra-dół, przód-tył, boki) zgodnie z instrukcją na stronie 22.
Brakujące części lub uszkodzenia
Skontaktuj się z obsługą Belleze pod adresem [email protected] lub numerem 1-800-682-6376.
Mebel jest niestabilny
Upewnij się, że mebel jest przymocowany do ściany za pomocą dołączonych pasków zabezpieczających (krok 30-31).
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w spisie (strony 5-7).
- Przygotuj miękkie podłoże (dywan lub karton) do montażu.
- Upewnij się, że masz drugą osobę do pomocy przy montażu.
- Przygotuj narzędzia: śrubokręt krzyżakowy, młotek, wiertarkę.
- Upewnij się, że telewizor nie przekracza wagi 70 lb (31,75 kg).
Parametry w praktyce
- Maksymalne obciążenie blatu
- 70 lb (ok. 31,7 kg).
- Maksymalne obciążenie półek
- 30 lb (ok. 13,6 kg).
- Czas montażu
- Około 90 minut.
- Kompatybilność TV
- Maksymalna szerokość telewizora to 65 cali.
Ilustracje i schematy
- Regulacja zawiasów: pokazuje trzy sposoby regulacji drzwi: góra-dół, przód-tył oraz boki.
- Montaż kominka: instrukcja wsuwania kominka od tyłu i zabezpieczania go kątownikami.
Zgodność modelu
- Przeznaczony wyłącznie do telewizorów z płaskim ekranem.
- Nie przekraczaj maksymalnego obciążenia blatu i półek.
