Instrukcja obsługi megaomomierza AEMC 6550 / 6555

Najważniejsze informacje z instrukcji

Megaomomierze AEMC 6550 i 6555 to zaawansowane, przenośne przyrządy pomiarowe przeznaczone do badania rezystancji izolacji wysokich napięć. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z definicjami kategorii pomiarowych (CAT II, III, IV). Urządzenie musi być używane wyłącznie przez wykwalifikowany personel. Pomiary izolacji należy wykonywać na obiektach odłączonych od zasilania.

Opis urządzenia

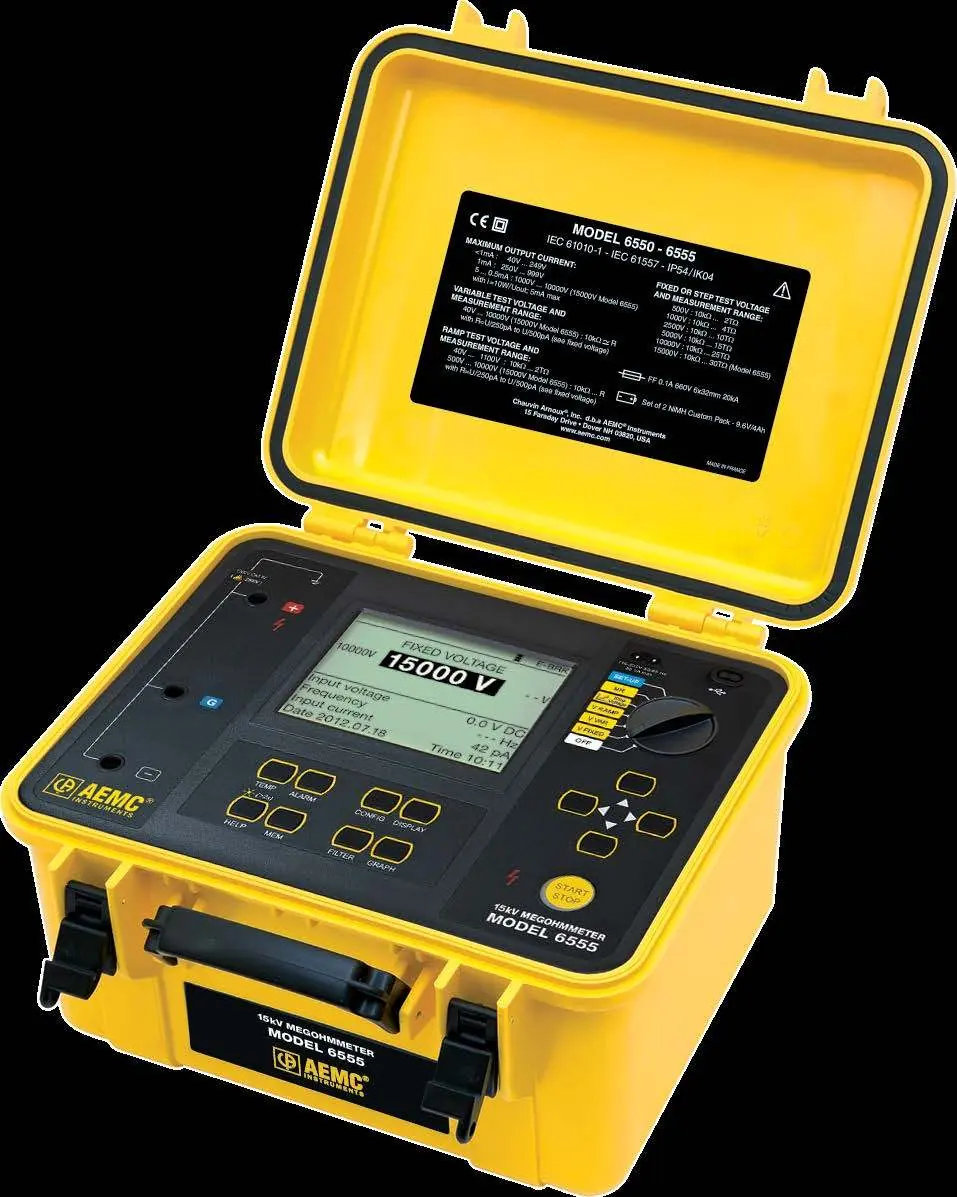

Urządzenia posiadają graficzny wyświetlacz LCD, obrotowy przełącznik funkcji, przyciski nawigacyjne oraz dedykowane przyciski funkcyjne (TEMP, ALARM, CONFIG, DISPLAY, FILTER, GRAPH, MEM). Zasilanie odbywa się za pomocą akumulatorów NiMH, które można ładować bezpośrednio w urządzeniu.

Konfiguracja

Urządzenie można skonfigurować za pomocą przycisku CONFIG (przed lub w trakcie pomiaru) lub funkcji SET-UP (ogólna konfiguracja). Użytkownik może ustawić parametry takie jak: czas pomiaru, typ testu (Burning, Early-Break, Break at I-limit), progi alarmowe, zakresy prądowe oraz język interfejsu.

Pomiary izolacji

Urządzenie oferuje kilka trybów pomiaru:

• V-FIXED: Pomiar przy stałym napięciu testowym (500V, 1000V, 2500V, 5000V, 10kV/15kV).
• V-VAR: Pomiar przy regulowanym napięciu testowym.
• V-RAMP: Pomiar z narastającym napięciem (idealny do testowania półprzewodników).
• V-STEP: Pomiar schodkowy (do 10 poziomów napięcia).

Podczas pomiaru można aktywować filtry cyfrowe (DF) w celu wygładzenia wyników przy niestabilnych odczytach. Urządzenie automatycznie oblicza wskaźniki jakości izolacji: DAR (Dielectric Absorption Ratio) oraz PI (Polarization Index), a także DD (Dielectric Discharge index).

Funkcje pamięci

Wyniki pomiarów można zapisywać w pamięci urządzenia, przypisując je do numeru obiektu (OBJ) i testu (TEST). Pamięć pozwala na przechowywanie 256 pomiarów i 80 000 próbek. Dane można przeglądać bezpośrednio na urządzeniu lub eksportować do komputera za pomocą oprogramowania DataView.

Konserwacja i ładowanie

Ładowanie akumulatorów odbywa się przez podłączenie przewodu zasilającego (90-260V). Zaleca się ładowanie w temperaturze od 0°C do 30°C. W przypadku długiego przechowywania, akumulatory mogą wymagać pełnego naładowania (co najmniej 10 godzin). Czyszczenie urządzenia należy wykonywać miękką szmatką zwilżoną wodą z mydłem, przy odłączonym zasilaniu.

Rozwiązywanie problemów

W przypadku wykrycia anomalii, urządzenie wyświetla kody błędów. Błędy 1-9 wymagają naprawy serwisowej. Błąd 'CLEAR MEMORY' oznacza uszkodzenie danych w pamięci i konieczność jej wyczyszczenia. Błąd 'GUARD FUSE' wskazuje na konieczność wymiany bezpiecznika terminala ochronnego.
