Instrukcja podłączenia sond Kelvina do mikroomomierzy AEMC 6240, 6250 i 6255
Szybki przewodnik po podłączaniu sond Kelvina do mikroomomierzy AEMC serii 6240, 6250 i 6255. Sprawdź schematy połączeń, oznaczenia kolorystyczne i kompatybilność zestawów sond.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Niniejszy dokument stanowi przewodnik po podłączaniu różnych zestawów sond Kelvina do mikroomomierzy AEMC modeli 6240, 6250 oraz 6255. Prawidłowe połączenie przewodów jest kluczowe dla uzyskania dokładnych pomiarów rezystancji. Przed przystąpieniem do pracy należy zidentyfikować typ posiadanych sond oraz sprawdzić numer seryjny urządzenia, aby zastosować odpowiedni schemat połączeń.
Zestawy sond Kelvina
Dostępne są różne zestawy sond, które różnią się typem zakończeń oraz kolorystyką przewodów. Wybór zestawu zależy od wymagań pomiarowych oraz kompatybilności z gniazdami urządzenia:

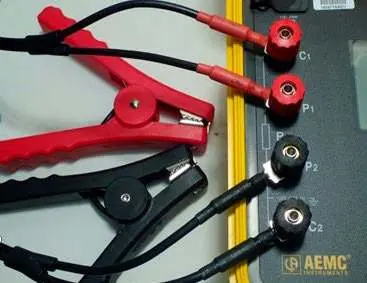

- Sondy z przewodami Red/Red i Blk/Blk: Przeznaczone do urządzeń akceptujących zakończenia widełkowe.
- Sondy z przewodami Red/Blk i Red/Blk: Przeznaczone do urządzeń akceptujących wtyki bananowe 4mm lub zakończenia widełkowe.
- Sondy z oznaczeniem Red Dot: Posiadają czerwoną kropkę na końcówce sondy, wskazującą przewód dodatni (Red Lead).
Podłączanie sond
Wszystkie sondy Kelvina wymagają podłączenia do czterech zacisków na panelu czołowym mikroomomierza: C1, P1, C2 oraz P2. Należy postępować zgodnie z poniższymi zasadami:
- Zidentyfikuj kolory przewodów sondy (np. Red/Red, Blk/Blk lub Red/Blk).
- Wepnij odpowiednie końcówki przewodów do zacisków C1, P1, C2 i P2 zgodnie z instrukcją wizualną dla danego typu sondy.
- W przypadku sond z oznaczeniem Red Dot, upewnij się, że przewód oznaczony czerwoną kropką jest poprawnie zidentyfikowany jako przewód dodatni.
Uwagi dla starszych modeli
Dla instrumentów AEMC 6240 i 6255 o numerach seryjnych niższych niż 1166339SEDV obowiązuje inny układ kolorystyczny zacisków:
- Zaciski C1 i P1 są koloru czerwonego.
- Zaciski C2 i P2 są koloru czarnego.
- W przypadku tych urządzeń należy zachować szczególną ostrożność przy dopasowywaniu kolorów przewodów sondy do kolorów zacisków na urządzeniu.
Kontakt i wsparcie
W przypadku trudności z podłączeniem lub potrzeby uzyskania dodatkowych informacji, producent udostępnia materiały wideo na kanale YouTube: www.youtube.com/user/AEMCinstruments. Dane kontaktowe producenta: Chauvin Arnoux, Inc. d.b.a. AEMC Instruments, 15 Faraday Drive, Dover, NH 03820 USA. Telefon: (603) 749-6434, Faks: (603) 742-2346, e-mail: [email protected], strona internetowa: www.aemc.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Nieprawidłowe odczyty lub błąd połączenia
Upewnij się, że przewody są podłączone do odpowiednich zacisków C1, P1, C2, P2 zgodnie z instrukcją dla danego typu sondy.
Niekompatybilność z urządzeniem
Sprawdź, czy używasz odpowiedniego zestawu sond (widełki vs banany 4mm) zgodnie z tabelą w instrukcji.
Przed użyciem
- Sprawdź numer seryjny urządzenia (poniżej czy powyżej 1166339SEDV).
- Zidentyfikuj typ końcówek sond (widełki lub wtyki bananowe 4mm).
- Upewnij się, że kolory przewodów odpowiadają schematowi połączeń dla Twojego modelu sondy.
Parametry w praktyce
- Red Dot (Czerwona kropka)
- Oznaczenie na końcówce sondy wskazujące przewód dodatni (Red Lead).
Ilustracje i schematy
- Schematy na stronie 3 i 4 pokazują fizyczne podłączenie przewodów sond do zacisków C1, P1, C2, P2 na panelu urządzenia.
- Tabela na stronie 2 zestawia kolory przewodów z numerami katalogowymi i typem zakończeń.
Zgodność modelu
- Modele 6240, 6250, 6255.
- Niektóre sondy wymagają zacisków widełkowych, inne obsługują wtyki bananowe 4mm.
- Starsze urządzenia (nr seryjny < 1166339SEDV) mają inny układ kolorów zacisków (C1/P1 czerwone, C2/P2 czarne).
