Instrukcja obsługi lampy pierścieniowej LED AGM 10 cali
Szybki przewodnik po obsłudze i montażu lampy pierścieniowej LED AGM 10 cali. Dowiedz się, jak złożyć statyw, sparować pilot Bluetooth i ustawić tryby oświetlenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa pierścieniowa LED AGM 10 cali to urządzenie oświetleniowe przeznaczone do tworzenia profesjonalnych zdjęć i filmów. Lampa oferuje regulację jasności (10 poziomów) oraz trzy tryby temperatury barwowej. Zestaw zawiera statyw stołowy, uchwyt na telefon oraz bezprzewodowy pilot Bluetooth do zdalnego wyzwalania migawki aparatu w smartfonie.
Specyfikacja techniczna
- Średnica zewnętrzna: 255 mm
- Liczba diod LED: 128 szt.
- Temperatura barwowa: 3000K - 6000K
- Zasilanie: USB 5V-2A
- Moc: 12W
- Wskaźnik oddawania barw (CRI): 85 Ra
Montaż urządzenia
- Montaż uchwytu: Wkręć elastyczny uchwyt na telefon w gwint lampy pierścieniowej. Nie dokręcaj zbyt mocno, aby nie uszkodzić gwintu.
- Montaż głowicy kulowej: Wkręć głowicę kulową w dolną część lampy pierścieniowej.
- Montaż statywu: Przykręć statyw stołowy do głowicy kulowej. Upewnij się, że nogi statywu są w pełni rozłożone na płaskiej powierzchni dla zapewnienia stabilności.
- Mocowanie telefonu: Umieść smartfon w uchwycie, otwierając sprężynowe klapki. Nie używaj nadmiernej siły.
Obsługa i tryby pracy
Sterowanie oświetleniem: Na kablu zasilającym znajduje się pilot sterujący, który umożliwia:
- Włączanie i wyłączanie lampy.
- Zmianę trybu oświetlenia (3 tryby: ciepły żółty, ciepły biały, biały).
- Regulację jasności (zwiększanie/zmniejszanie).
Pilot Bluetooth:
- Zainstaluj baterię w pilocie (biegunem dodatnim do góry).
- Włącz pilot przyciskiem zasilania (dioda LED zacznie migać).
- W ustawieniach Bluetooth smartfona wyszukaj urządzenie o nazwie "AB Shutter3" i połącz się z nim.
Bezpieczeństwo i konserwacja
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używaj lampy w pobliżu źródeł wody, w łazience ani podczas deszczu.
- Nie dotykaj przewodu zasilającego mokrymi rękami.
- Czyść urządzenie miękką, suchą szmatką.
- Nie próbuj samodzielnie otwierać obudowy ani modyfikować okablowania.
- W przypadku uszkodzenia przewodu zasilającego należy natychmiast zaprzestać używania urządzenia.
Praktyczna pomoc
Typowe problemy
Pilot Bluetooth nie łączy się ze smartfonem
Upewnij się, że bateria jest zainstalowana poprawnie (biegunem dodatnim do góry) i że w ustawieniach Bluetooth telefonu wybrano urządzenie "AB Shutter3".
Lampa nie świeci
Sprawdź, czy źródło zasilania USB dostarcza wymagane parametry 5V-2A. Upewnij się, że kabel jest poprawnie podłączony.
Przed użyciem
- Upewnij się, że statyw stoi na płaskiej i stabilnej powierzchni.
- Sprawdź, czy szerokość smartfona mieści się w zakresie 2.3 - 3.6 cala.
- Przygotuj zasilacz USB o parametrach 5V-2A.
- Zainstaluj baterię w pilocie Bluetooth przed pierwszym użyciem.
Ilustracje i schematy

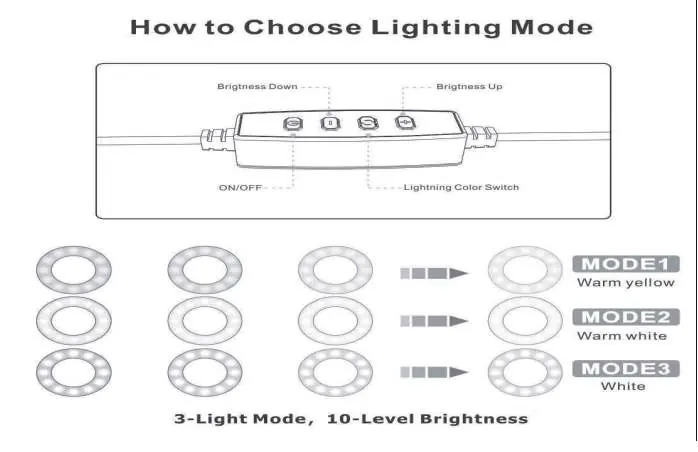

- Pilot na kablu: posiada przyciski do włączania/wyłączania, zmiany trybu barwnego oraz regulacji jasności.
- Pilot Bluetooth: posiada przycisk zasilania oraz dwa przyciski migawki (A i B).
Zgodność modelu
- Kompatybilna z większością smartfonów o szerokości od 2.3 do 3.6 cala.
- Urządzenie wyłącznie do użytku wewnątrz pomieszczeń.
