Instrukcja obsługi mikroskopu cyfrowego USB Agptek 20x-400x
Szybki przewodnik po obsłudze mikroskopu cyfrowego USB Agptek 20x-400x. Dowiedz się, jak zainstalować oprogramowanie, wykonać pomiary, robić zdjęcia i nagrywać filmy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Mikroskop cyfrowy USB Agptek 20x-400x służy do obserwacji obiektów na ekranie komputera. Wymaga instalacji oprogramowania MicroCapture z dołączonej płyty CD. Przed instalacją należy podłączyć urządzenie do portu USB. str. 7, 8
Najważniejsze czynności
- Instalacja oprogramowania str. 7, 8
- Robienie zdjęć str. 14
Pierwsze uruchomienie
- Podłącz mikroskop do portu USB, włóż płytę CD, zainstaluj sterownik, a następnie oprogramowanie MicroCapture. str. 7, 8
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak wykrycia urządzenia
Podłącz mikroskop bezpośrednio do portu USB komputera.
str. 9Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Powiększenie | 20x - 400x | Zakres powiększenia | str. 7 |
| Rozdzielczość | 1.2 MP (interpolowana do 2M) | Rozdzielczość sensora | str. 7 |
| Oświetlenie | 8 diod LED | Źródło światła | str. 7 |
Gdzie szukać w PDF
- Spis treści str. 2
- Instalacja str. 7, 8
- Obsługa oprogramowania str. 9, 14
- Pomiary i kalibracja str. 18, 24
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Mikroskop cyfrowy USB Agptek 20x-400x to urządzenie wymagające podłączenia do komputera w celu wyświetlania obrazu. Kluczowa zasada: przed instalacją oprogramowania z dołączonej płyty CD, należy najpierw podłączyć mikroskop do portu USB komputera.
Urządzenie nie jest wodoodporne i powinno być używane w suchym środowisku w temperaturze od -5°C do 50°C. Należy unikać dotykania soczewki oraz patrzenia bezpośrednio w diody LED, które mogą być bardzo jasne.

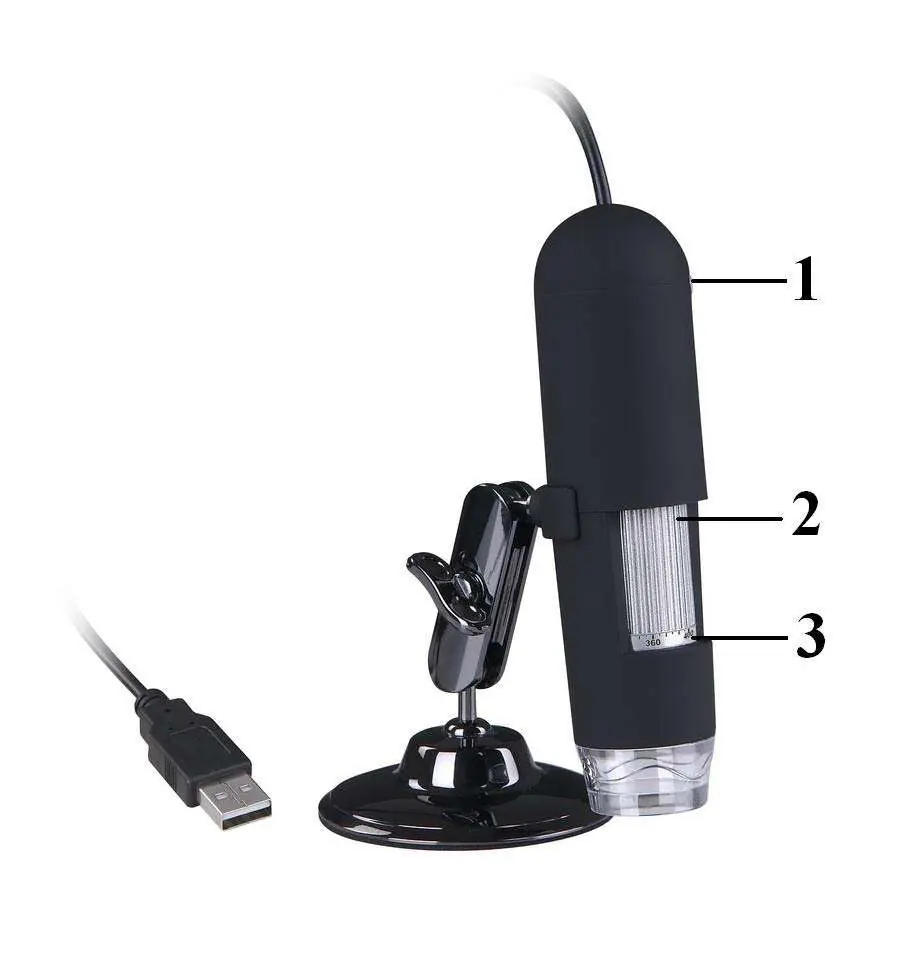

Opis urządzenia
- Przycisk Snapshot: Służy do wykonywania zdjęć.
- Pokrętło regulacji ostrości: Pozwala na ustawienie ostrości obrazu.
- Linijka kalibracyjna: Umożliwia precyzyjne pomiary obiektów.
- Oświetlenie: 8 diod LED z regulacją jasności za pomocą pokrętła.
Wymagania systemowe
Do poprawnego działania mikroskopu wymagany jest komputer z systemem Windows (2000/XP/Vista/Win7) lub Mac (10.5 i nowsze), procesor P4 1.8GHz lub szybszy, 256MB pamięci RAM, 32MB pamięci wideo, port USB 2.0 oraz napęd CD-ROM.
Instalacja oprogramowania
- Podłącz mikroskop do portu USB komputera.
- Włóż płytę CD do napędu.

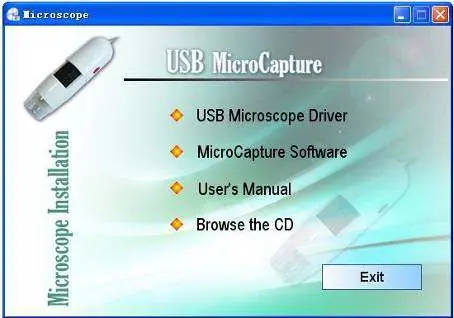

- Uruchom instalator sterownika (Microscope Driver).
- Zainstaluj oprogramowanie MicroCapture.
- Po zakończeniu instalacji uruchom program za pomocą ikony na pulpicie.
Obsługa mikroskopu

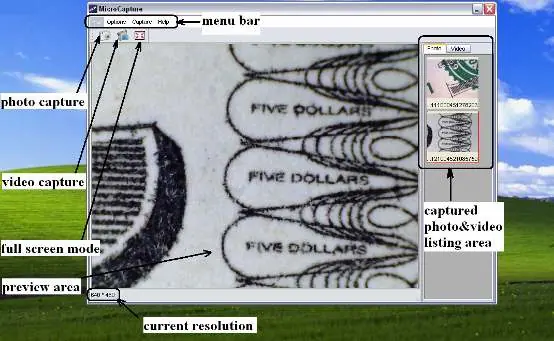

Po uruchomieniu programu MicroCapture obraz z mikroskopu pojawi się w oknie podglądu. Możesz zmieniać rozdzielczość podglądu w menu Options. Zdjęcia i filmy można zapisywać za pomocą przycisków na pasku narzędzi lub menu Capture. Zdjęcia zapisywane są w formatach JPEG lub BMP, a filmy w formacie AVI.
Pomiary i kalibracja
Aby wykonać pomiar:
- Ustaw ostrość na obiekcie i wykonaj zdjęcie.
- Odczytaj wartość powiększenia z pokrętła ostrości (wskazanie markera).
- Otwórz zdjęcie w programie, klikając dwukrotnie na miniaturę.

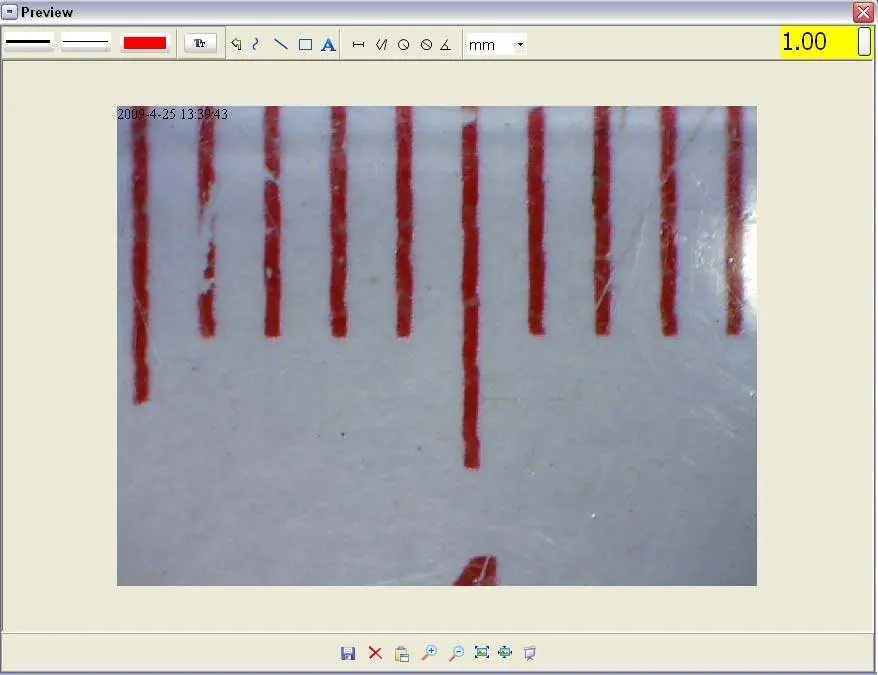

- Wpisz odczytaną wartość powiększenia w polu w prawym górnym rogu okna podglądu.
- Wybierz narzędzie pomiarowe (linia, okrąg, kąt) i wykonaj pomiar na zdjęciu.
Dane techniczne
- Powiększenie: 20x do 400x
- Sensor: 1.2 MP (interpolowany do 2M)
- Oświetlenie: 8 diod LED
- Zasilanie: 5V DC z portu USB
- Interfejs: USB 2.0
Informacje o producencie
AGPTEK
Praktyczna pomoc
Typowe problemy
Brak obrazu / komunikat 'No Device detected'
Upewnij się, że mikroskop jest podłączony bezpośrednio do portu USB komputera.
Nie można zainstalować oprogramowania
Najpierw podłącz mikroskop do komputera, a dopiero potem włóż płytę CD i uruchom instalator.
Pomiary są niedokładne
Upewnij się, że w oknie podglądu wprowadzono poprawny współczynnik powiększenia (magnification ratio) odczytany z pokrętła ostrości.
Przed użyciem
- Sprawdź, czy środowisko jest suche (mikroskop nie jest wodoodporny).
- Upewnij się, że temperatura otoczenia mieści się w zakresie -5°C do 50°C.
- Podłącz mikroskop do portu USB 2.0.
- Zainstaluj oprogramowanie MicroCapture z dołączonej płyty CD.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Powiększenie
- Zakres od 20x do 400x, regulowany ręcznie.
Ilustracje i schematy
- Pokrętło ostrości posiada skalę, która jest niezbędna do kalibracji pomiarów.
- Przycisk Snapshot na obudowie służy do szybkiego robienia zdjęć.

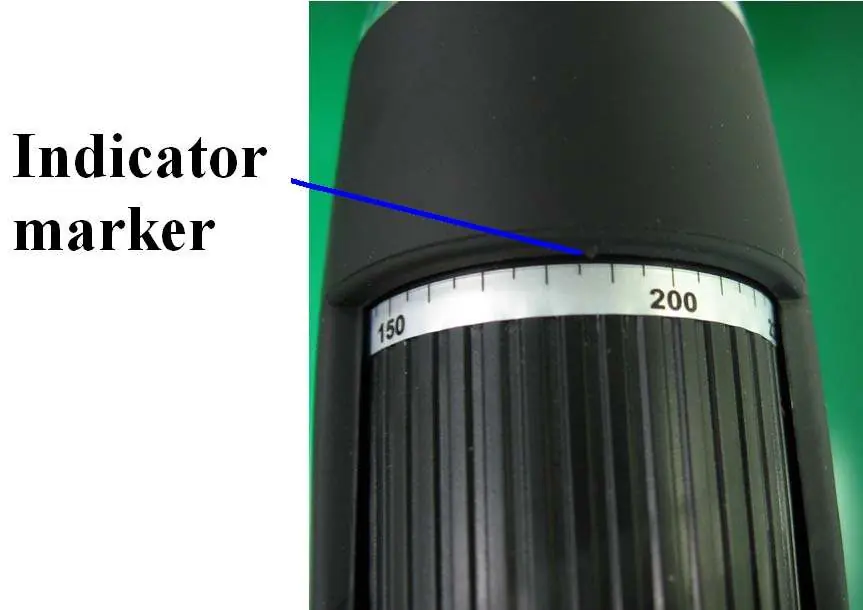

- Wskaźnik (marker) na obudowie mikroskopu wskazuje aktualne powiększenie na skali pokrętła.
Zgodność modelu
- Funkcja pomiarowa dostępna tylko w systemie Windows.
- Wymagany port USB 2.0.
- Kompatybilny z Windows 2000/XP/Vista/Win7 oraz Mac 10.5+.
