Instrukcja obsługi monitora LG 22MR410-B
Szybki przewodnik instalacji i konfiguracji monitora LG 22MR410-B. Dowiedz się, jak poprawnie złożyć podstawę, podłączyć kable i zadbać o bezpieczeństwo użytkowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szybki przewodnik instalacji monitorów LG serii MR400/BR400, w tym montaż podstawy, podłączenie zasilania i sygnału wideo oraz zalecenia dotyczące kabli. str. 1, 6, 7, 8
Najważniejsze czynności
- Montaż podstawy str. 6, 7, 8
- Podłączenie zasilania str. 13
Pierwsze uruchomienie
- Podłącz kabel zasilający do monitora i gniazdka elektrycznego, a następnie podłącz kabel sygnałowy (HDMI lub D-SUB) do komputera. str. 9, 13
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Problemy z kompatybilnością obrazu
Użyj oryginalnego kabla dostarczonego z monitorem. Kable DVI-HDMI lub DP-HDMI innych firm mogą powodować błędy.
str. 10, 11, 12Gdzie szukać w PDF
- Montaż podstawy str. 6, 7, 8
- Porty i złącza str. 9
- Podłączenie zasilania str. 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja stanowi szybki przewodnik instalacji dla monitorów LG z serii MR400 oraz BR400. Zaleca się korzystanie wyłącznie z komponentów dostarczonych w zestawie, aby zapewnić prawidłowe działanie urządzenia.
Montaż podstawy
Proces montażu różni się w zależności od modelu monitora:

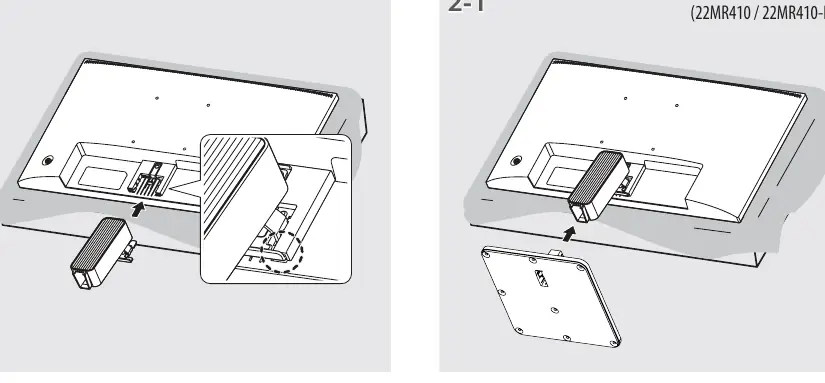

- Modele 22MR410 / 22MR410-B: Wsuń podstawę w gniazdo z tyłu monitora, aż usłyszysz kliknięcie.

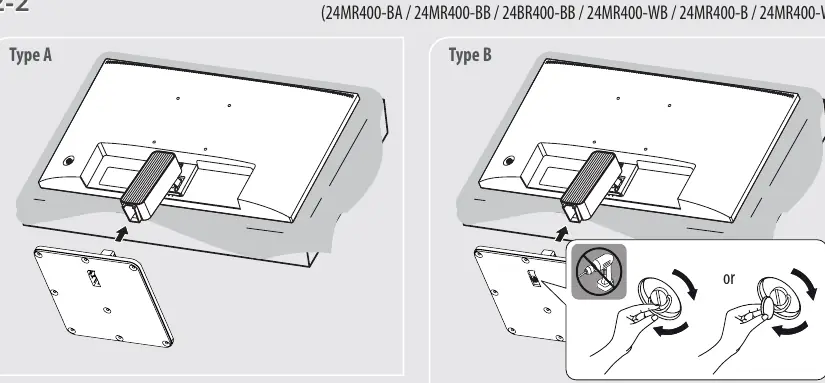

- Modele 24MR400 / 24BR400: Dostępne są dwa typy montażu (A i B). W przypadku typu B może być wymagane dokręcenie śruby podstawy.
- Modele 27MR400 / 27BR400: Podobnie jak w przypadku serii 24, postępuj zgodnie z instrukcją montażu podstawy, upewniając się, że jest stabilnie zamocowana.
Podczas montażu nie dotykaj powierzchni ekranu, aby uniknąć uszkodzeń.
Podłączanie monitora
Monitor wyposażony jest w następujące złącza:
- HDMI IN: Do przesyłania sygnału wideo i audio.
- D-SUB IN: Standardowe złącze analogowe PC.
- H/P: Wyjście słuchawkowe.
Aby podłączyć zasilanie, podłącz zasilacz do gniazda DC-IN z tyłu monitora, a następnie do gniazdka elektrycznego.
Zalecenia dotyczące kabli i kompatybilności
Producent zdecydowanie zaleca używanie wyłącznie kabli dołączonych do zestawu. Stosowanie kabli typu DVI-HDMI lub DP-HDMI innych producentów może prowadzić do problemów z kompatybilnością, braku obrazu lub zakłóceń (szumów). W przypadku wystąpienia problemów z wyświetlaniem, w pierwszej kolejności sprawdź, czy używasz oryginalnego przewodu.
Bezpieczeństwo i zdrowie
Pamiętaj o higienie pracy przy komputerze:
- Rób 10 minut przerwy po każdych 30 minutach pracy.
- Dzieci poniżej 2 roku życia nie powinny korzystać z ekranu, a dzieci powyżej 2 lat nie powinny spędzać przed nim więcej niż 1 godzinę dziennie.
- Nadmierne korzystanie z ekranu może negatywnie wpływać na wzrok.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Problemy z wyświetlaniem obrazu lub kompatybilnością
Używaj wyłącznie oryginalnych kabli dostarczonych z monitorem. Kable DVI-HDMI lub DP-HDMI innych firm mogą powodować błędy.
Monitor nie włącza się
Sprawdź, czy zasilacz jest poprawnie podłączony do gniazda DC-IN w monitorze oraz do sprawnego gniazdka elektrycznego.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem kompletności
- Przygotuj czystą, płaską powierzchnię do montażu
- Upewnij się, że nie dotykasz powierzchni ekranu podczas montażu podstawy
- Przygotuj odpowiednie kable sygnałowe (HDMI lub D-SUB)
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Strona 6-8: Instrukcja montażu podstawy dla różnych modeli
- Strona 9: Schemat portów (HDMI, D-SUB, wyjście słuchawkowe)
- Strona 13: Schemat podłączenia zasilania
Zgodność modelu
- Zaleca się używanie wyłącznie dostarczonych kabli
- Unikaj kabli DVI-HDMI lub DP-HDMI innych firm, gdyż mogą powodować problemy ze zgodnością
Pytania do tej instrukcji
Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.
Zadaj pytanie Ukryj szczegóły
Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.
Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
