Instrukcja obsługi monitora LG UltraFine 4K 22MD4KA
Pobierz instrukcję obsługi monitora LG UltraFine 4K 22MD4KA. Dowiedz się, jak poprawnie zainstalować, podłączyć i skonfigurować monitor, oraz sprawdź specyfikację techniczną i zasady bezpieczeństwa.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor LG UltraFine 4K 22MD4KA to wyświetlacz zaprojektowany dla komputerów Mac, obsługujący złącze USB-C/Thunderbolt 3. Instrukcja obejmuje montaż, podłączenie, specyfikację oraz rozwiązywanie problemów. str. 1, 23
Najważniejsze czynności
- Montaż podstawy str. 12, 13
- Podłączanie do komputera str. 23
Problemy i rozwiązania
Brak obrazu
Sprawdź podłączenie kabla zasilającego i sygnałowego.
str. 24Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyszczenie ekranu: używaj lekko wilgotnej ściereczki, nie używaj aerozoli bezpośrednio na ekran. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 4096 x 2304 @ 60 Hz | Zalecana rozdzielczość | str. 25 |
| Wymiary (z podstawą) | 505.4 x 388.3 x 219.9 mm | Wymiary monitora z podstawą | str. 25 |
| Waga (z podstawą) | 5.6 kg | Waga monitora z podstawą | str. 25 |
Gdzie szukać w PDF
- Spis treści str. 2
- Specyfikacja str. 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitora LG UltraFine 4K (model 22MD4KA), zaprojektowanego specjalnie dla komputerów Mac. Dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, montażu, podłączania oraz rozwiązywania typowych problemów technicznych.
Montaż i przygotowanie
Monitor można użytkować na dołączonej podstawie lub zamontować na ścianie przy użyciu uchwytu VESA (100 x 100 mm).
- Montaż na biurku: Ustaw monitor na stabilnej powierzchni, zachowując co najmniej 100 mm odstępu od ściany dla zapewnienia odpowiedniej wentylacji.
- Regulacja: Podstawa umożliwia regulację wysokości (do 110 mm) oraz kąta nachylenia (od -5° do 25°).

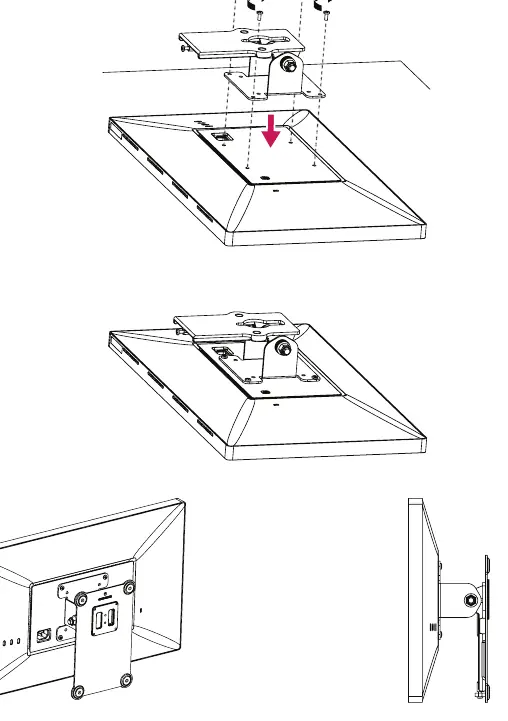

- Montaż ścienny: Przed montażem uchwytu ściennego należy zamontować osłonę VESA. Używaj śrub M4 x L10.

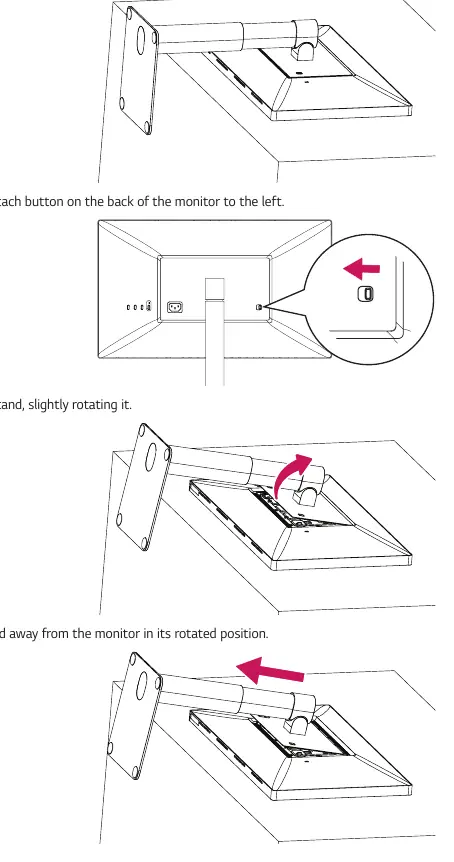

- Zdejmowanie podstawy: Aby zdjąć podstawę, połóż monitor ekranem do dołu na miękkiej powierzchni, naciśnij przycisk zwalniający i wysuń podstawę.
Podłączanie urządzeń
Monitor obsługuje funkcję Plug and Play. Do połączenia z komputerem Mac należy użyć kabla USB-C/Thunderbolt 3.
- Podłączenie do hosta: Użyj portu USB-C do połączenia z komputerem. Port ten obsługuje również zasilanie (Power Delivery).
- Urządzenia USB: Monitor posiada porty rozszerzeń USB-C, które mogą służyć do podłączania urządzeń peryferyjnych.
Konserwacja i czyszczenie
Aby zachować monitor w dobrym stanie:
- Przed czyszczeniem zawsze odłącz kabel zasilający.
- Używaj lekko wilgotnej (nie mokrej) miękkiej ściereczki.
- Nie używaj aerozoli, środków chemicznych, benzenu, rozpuszczalników ani alkoholu bezpośrednio na ekran.
- Wycieraj ekran delikatnie w jednym kierunku, aby uniknąć zarysowań.
Rozwiązywanie problemów
W przypadku problemów z działaniem monitora:
- Brak obrazu: Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazdka oraz czy monitor jest połączony z komputerem.
- Problemy z jasnością: Jeśli czujnik światła (ALS) nie działa, upewnij się, że system macOS jest zaktualizowany. Jasność można również regulować ręcznie z poziomu systemu.
- Niestabilny obraz: Upewnij się, że ustawiona jest zalecana rozdzielczość (4096 x 2304 @ 60 Hz).
Dane techniczne
Kluczowe parametry monitora:
- Rozdzielczość: 4096 x 2304 przy 60 Hz.
- Zasilanie: 100-240 V~ 50/60 Hz, 1.4 A.
- Wymiary (z podstawą): 505.4 x 388.3 x 219.9 mm.
- Waga (z podstawą): 5.6 kg.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Brak obrazu na ekranie
Sprawdź, czy kabel zasilający jest poprawnie wpięty do gniazdka oraz czy monitor jest podłączony do komputera Mac.
Czujnik światła (ALS) nie działa
Upewnij się, że system macOS jest zaktualizowany. Niektóre wersje systemu mogą nie wspierać tej funkcji. Jasność można regulować ręcznie.
Obraz jest niestabilny lub drga
Ustaw zalecaną rozdzielczość (4096 x 2304) i zaktualizuj sterowniki karty graficznej lub system operacyjny.
Przed użyciem
- Sprawdź, czy używasz oryginalnego kabla zasilającego dostarczonego w zestawie.
- Upewnij się, że monitor jest ustawiony na stabilnej powierzchni.
- Zainstaluj oprogramowanie LG Screen Manager dla pełnej funkcjonalności (np. ScreenSplit).
- Zachowaj co najmniej 100 mm odstępu od ściany dla wentylacji.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat montażu podstawy i zdejmowania osłony VESA.
- Schemat podłączenia kabla zasilającego i USB-C.
- Instrukcja zdejmowania podstawy przy użyciu przycisku zwalniającego.
Zgodność modelu
- Monitor zaprojektowany dla komputerów Mac.
- Wymaga złącza USB-C/Thunderbolt 3.
