Instrukcja obsługi monitora LED LG 22MK600M
Szybki przewodnik instalacji i konfiguracji monitora LG serii MK600M/MK60TM. Dowiedz się, jak złożyć podstawę, podłączyć kable, zasilić urządzenie oraz sprawdź specyfikacje techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu podstawy, podłączenia kabli sygnałowych oraz zasilania dla monitorów LG serii MK600M/MK60TM. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż podstawy str. 2
- Podłączenie zasilania str. 4
Problemy i rozwiązania
Problemy z kompatybilnością obrazu
Używaj wyłącznie kabli dostarczonych z produktem; unikaj kabli DVI-HDMI.
str. 3Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1920 x 1080 @ 60 Hz | Zalecana rozdzielczość pracy | str. 5 |
| Zasilanie | 19V 1.3A | Wymagane parametry zasilacza | str. 5 |
Gdzie szukać w PDF
- Podłączenia str. 3
- Dane techniczne str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja stanowi szybki przewodnik instalacji dla monitorów LG serii MK600M oraz MK60TM. Dokument zawiera instrukcje montażu podstawy, podłączenia sygnału wideo, zasilania oraz zestawienie parametrów technicznych. Zaleca się używanie wyłącznie komponentów dostarczonych w zestawie, aby uniknąć problemów z kompatybilnością i działaniem urządzenia.
Montaż monitora
Przed przystąpieniem do montażu upewnij się, że masz czystą i płaską powierzchnię. Proces montażu różni się w zależności od modelu:
- Połóż monitor ekranem do dołu na miękkiej powierzchni.
- Przymocuj podstawę do korpusu monitora zgodnie z ilustracjami dla danego modelu (22MK600M/24MK600M lub 27MK600M/27MK60TM).
- W przypadku niektórych modeli konieczne może być użycie śrubokręta do dokręcenia podstawy.
- Zachowaj ostrożność, aby nie uszkodzić powierzchni ekranu podczas montażu.
Podłączanie urządzeń
Monitor wyposażony jest w następujące złącza:
- D-SUB IN: Złącze analogowe VGA.
- HDMI IN 1 / HDMI IN 2: Cyfrowe złącza wideo.
- H/P (Headphone): Wyjście słuchawkowe.
- DC-IN: Gniazdo zasilania.
Ważne ostrzeżenie: Używanie kabli typu DVI do HDMI lub DisplayPort do HDMI może powodować problemy z kompatybilnością. Producent zaleca stosowanie wyłącznie kabli dostarczonych z produktem, aby uniknąć dysfunkcji urządzenia.
Zasilanie
Podłącz zasilacz do gniazda DC-IN z tyłu monitora, a następnie podłącz wtyczkę do gniazdka elektrycznego. Upewnij się, że wszystkie połączenia są stabilne przed włączeniem urządzenia.
Dane techniczne
Monitor obsługuje zalecaną rozdzielczość 1920 x 1080 przy 60 Hz. Wymagane zasilanie to 19V 1.3A. Szczegółowe wymiary oraz waga urządzenia różnią się w zależności od modelu (22", 24", 27") oraz tego, czy podstawa jest zamontowana.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Problemy z kompatybilnością obrazu
Nie używaj kabli typu DVI do HDMI lub DisplayPort do HDMI. Używaj wyłącznie kabli dostarczonych z produktem.
Przed użyciem
- Sprawdź zawartość opakowania (monitor, podstawa, kable, zasilacz).
- Przygotuj płaską, miękką powierzchnię do montażu podstawy.
- Przygotuj śrubokręt (jeśli wymagany dla danego modelu).
- Upewnij się, że masz dostęp do gniazdka elektrycznego w pobliżu miejsca instalacji.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

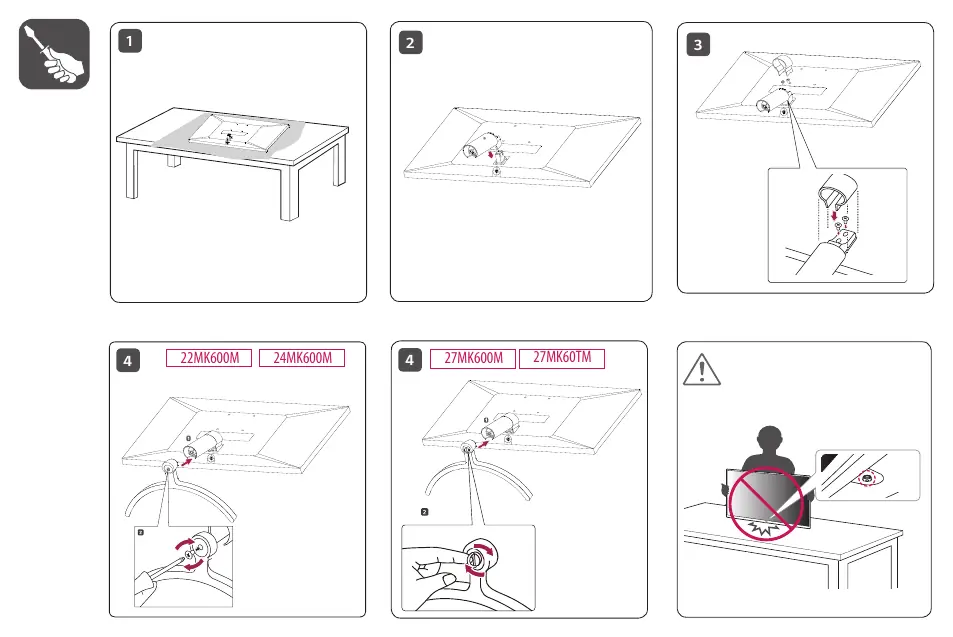

- Strona 2: Instrukcja montażu podstawy dla różnych modeli.
- Strona 3: Schemat portów wejściowych (D-SUB, HDMI) i wyjścia słuchawkowego.
- Strona 4: Instrukcja podłączenia zasilacza.
Zgodność modelu
- Używanie nieoryginalnych kabli (np. DVI-HDMI) może powodować problemy z działaniem monitora.
