Instrukcja obsługi kontrolera izolacji gazu i prądu AGS Merlin 1000S+i
Przewodnik instalacji i obsługi systemu AGS Merlin 1000S+i. Zawiera schematy połączeń, konfigurację przełączników, procedury uruchomienia oraz wytyczne dotyczące konserwacji i testów bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
System Merlin 1000S+i to kontroler izolacji gazu i prądu przeznaczony do laboratoriów i placówek edukacyjnych. Umożliwia nauczycielowi pełną kontrolę nad zasilaniem gazem i energią elektryczną w pomieszczeniu. Urządzenie posiada wbudowaną funkcję automatycznego wyłączania (timeout) oraz możliwość integracji z czujnikami gazu i systemami BMS.
Montaż i instalacja
Instalacja musi być przeprowadzona przez licencjonowanego i ubezpieczonego wykonawcę zgodnie z lokalnymi przepisami. Panel przeznaczony jest do montażu natynkowego na wysokości 48-60 cali od podłogi. Przed otwarciem obudowy należy odizolować urządzenie od wszystkich źródeł zasilania.
- Upewnij się, że powierzchnia ściany jest płaska, aby uniknąć odkształcenia podstawy.
- Zadbaj o odpowiednią ochronę kabli przed uszkodzeniami mechanicznymi.
- Wszelkie elementy instalacji muszą posiadać klasę ognioodporności co najmniej UL94v-2.
- Po zakończeniu montażu i podłączeń, załóż z powrotem przednią pokrywę i zabezpiecz śruby nasadkami ochronnymi.
Podłączenia elektryczne

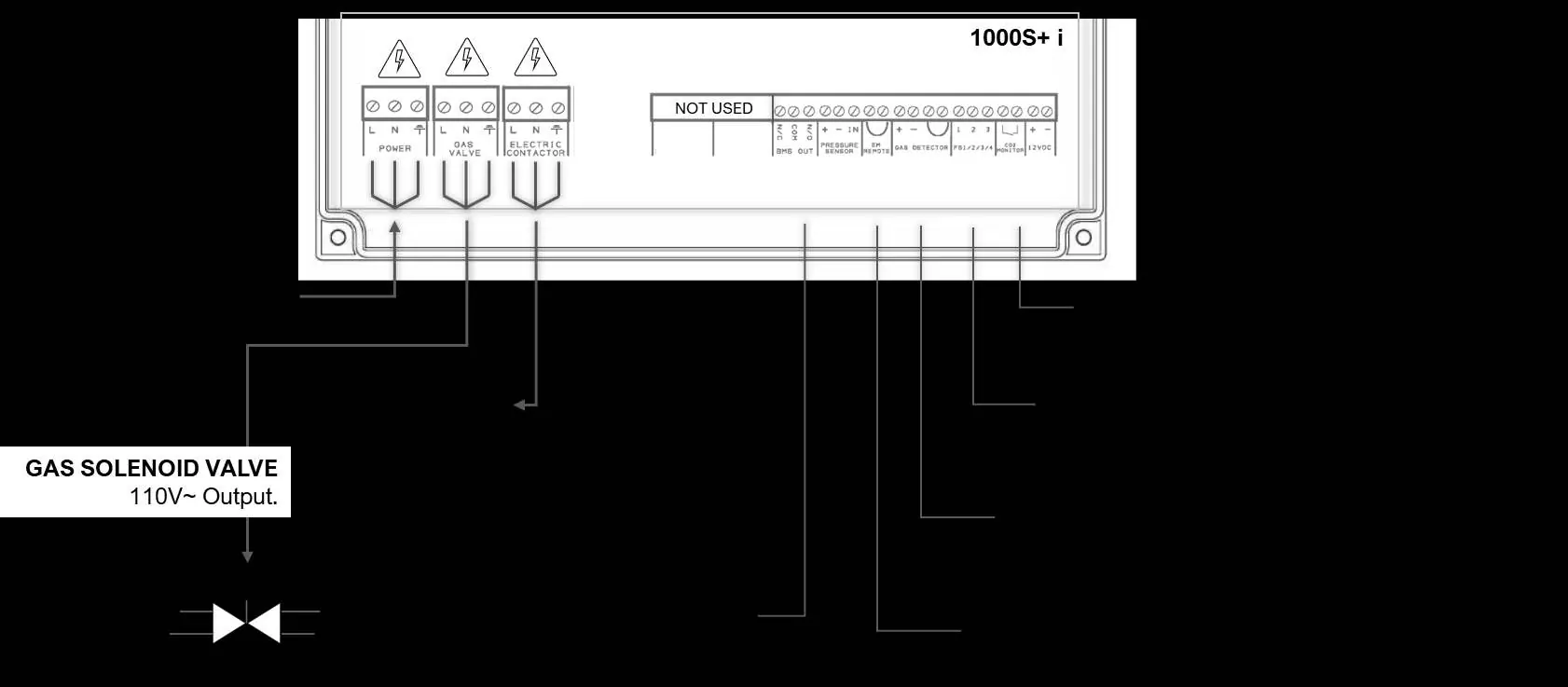

Panel wymaga zasilania 110-120V AC zabezpieczonego bezpiecznikiem 3A. Główne złącza obejmują:
- POWER / LINE IN: Zasilanie sieciowe.
- VALVE OUT: Wyjście dla elektrozaworu gazu.
- ELECTRIC CONTACTOR: Wyjście dla stycznika elektrycznego.
- BMS OUT: Bezpotencjałowe złącza przekaźnikowe dla systemów zarządzania budynkiem.
- EM REMOTE / FIRE PANEL: Wejście dla przycisków awaryjnego wyłączania lub systemu przeciwpożarowego.
Konfiguracja przełączników
Na płytce drukowanej znajdują się przełączniki konfiguracyjne:
- Auto Reset: Wybór między ręcznym a automatycznym restartem po zaniku zasilania.
- BMS Integration: Konfiguracja sygnałów wysyłanych do systemu BMS.
- Automatic Shut Down Timer: Ustawienie czasu automatycznego wyłączenia (2, 4, 8 godzin lub wyłączone).
- Utility Shutdown Selection (ELECTR): Decyzja, czy wyłączenie gazu (timeout) ma również odcinać zasilanie elektryczne.
Obsługa i wskaźniki LED
Po włączeniu zasilania należy przekręcić kluczyk w pozycję ON. Diody Gas i Electric będą migać przez 10 sekund, w tym czasie należy nacisnąć przycisk wybranej usługi. Dioda świecąca na bursztynowo (Timeout, EM Stop) lub czerwono (Gas Detected, CO2 High) sygnalizuje stan alarmowy lub aktywację zabezpieczeń.
Konserwacja i testy
Regularnie usuwaj kurz z obudowy za pomocą lekko wilgotnej szmatki. Nie używaj detergentów, rozpuszczalników ani aerozoli w pobliżu urządzenia. Zaleca się przeprowadzanie testów typu bump test co 12-18 miesięcy przy użyciu certyfikowanych gazów kalibracyjnych AGS, aby upewnić się, że czujniki działają poprawnie.
Praktyczna pomoc
Typowe problemy
Panel wydaje sygnał dźwiękowy przy uruchomieniu, a dioda CO2 miga 3 razy.

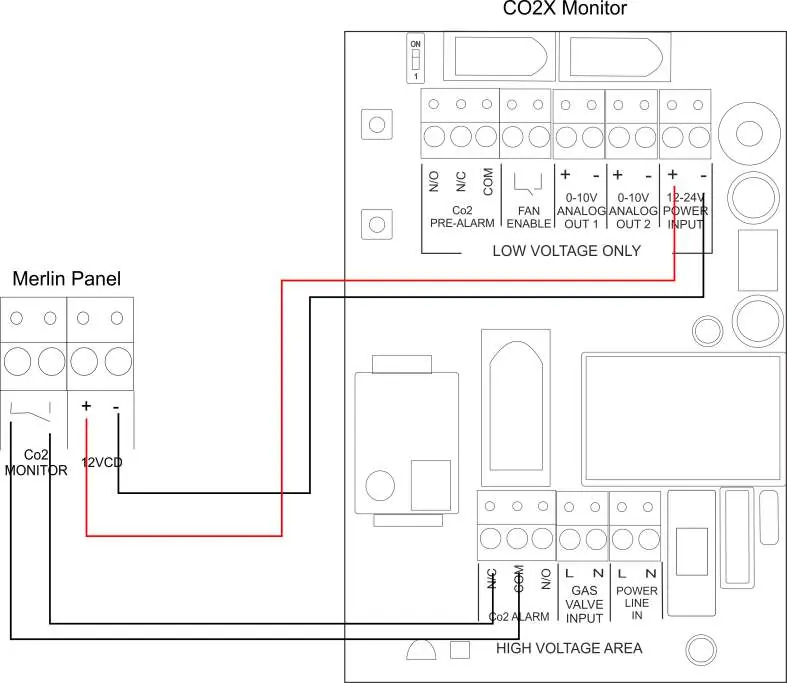

Oznacza to, że terminal CO2 monitor jest wyłączony, ponieważ nie wykryto podłączonego urządzenia.
Przyciski usług nie reagują.
Usługi można włączyć tylko w ciągu 10 sekund od przekręcenia kluczyka. Po tym czasie przyciski są blokowane; należy wyłączyć i włączyć kluczyk ponownie.
Dioda EM Stop świeci na bursztynowo.
Aktywowano przycisk awaryjnego wyłączania. Należy go zresetować przed ponownym uruchomieniem systemu.
Przed użyciem
- Sprawdź, czy zasilanie 110-120V AC jest podłączone i zabezpieczone bezpiecznikiem 3A.
- Upewnij się, że wszystkie połączenia kablowe są zabezpieczone przed poluzowaniem.
- Zweryfikuj, czy przełączniki na płytce (Auto Reset, Timer) są ustawione zgodnie z wymaganiami obiektu.
- Upewnij się, że w pobliżu czujników nie znajdują się aerozole ani produkty zawierające alkohol.
- Sprawdź, czy przycisk awaryjny nie jest wciśnięty.
Parametry w praktyce
- Napięcie zasilania
- 100-120V AC 50-60Hz.
- Maksymalny pobór mocy
- 6W.
- Bezpiecznik wewnętrzny
- T3.15A L250V.
- Warunki pracy
- -10 do 50°C, wilgotność 30-80% RH.
Ilustracje i schematy

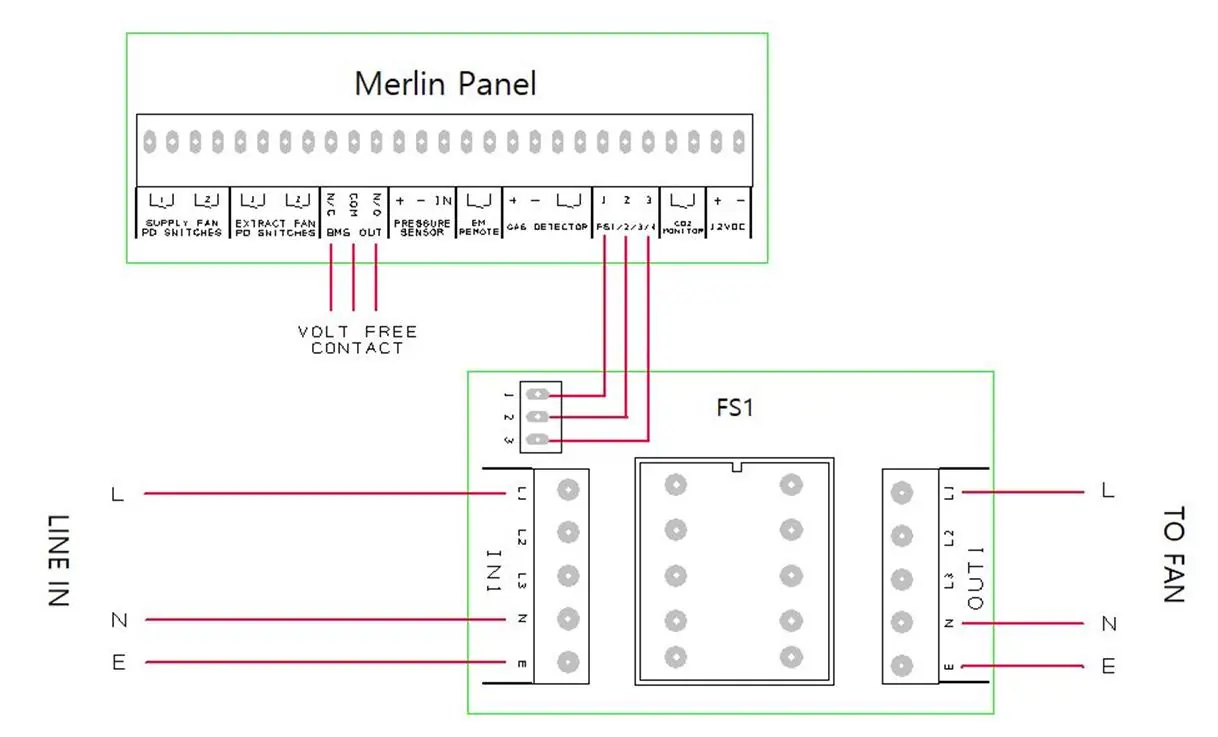

- Schemat połączeń FS1 pokazuje sposób podłączenia zewnętrznego przełącznika wentylatora do panelu Merlin.

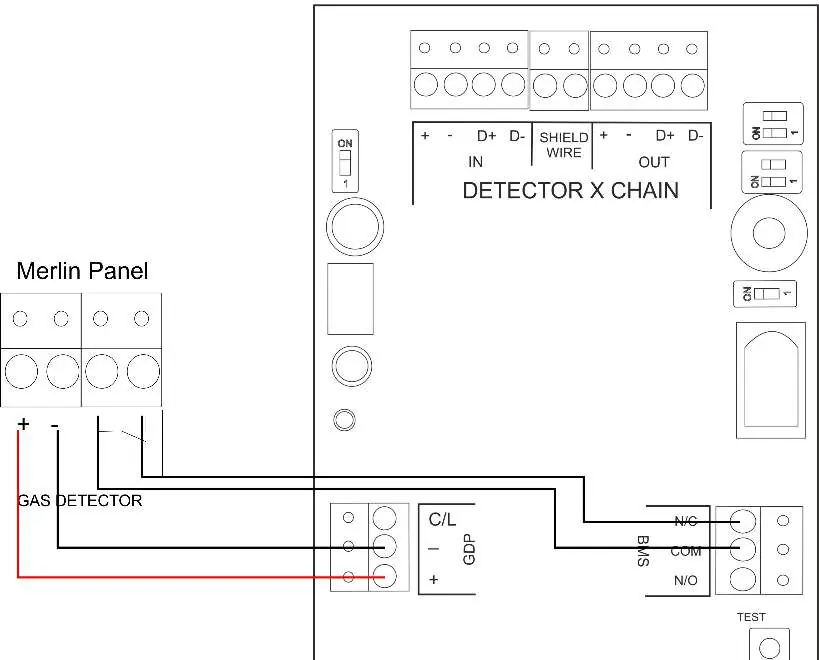

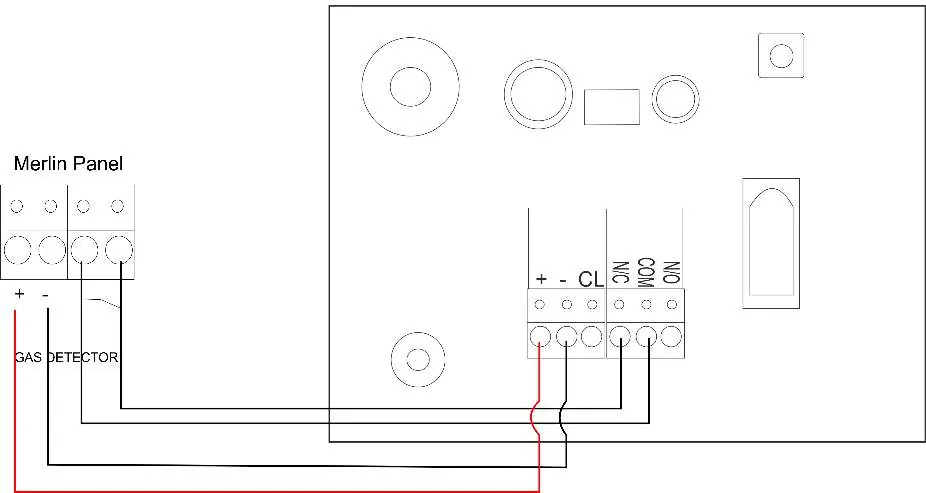

- Schematy połączeń detektorów gazu ilustrują sposób wpięcia przewodów sygnałowych i zasilających do odpowiednich terminali na płytce.
- Rysunek montażowy wskazuje rozmieszczenie czterech otworów montażowych na tylnej części obudowy.
Zgodność modelu
- Kompatybilny z czujnikami dwutlenku węgla, gazu ziemnego, tlenku węgla i LPG.
- Możliwość integracji z systemami BMS poprzez przekaźniki bezpotencjałowe.
- Wymaga stosowania certyfikowanych gazów kalibracyjnych AGS do testów.
