Instrukcja obsługi sterownika izolacji gazu, prądu i wody AGS Merlin 1000SW+

Szybki przewodnik po instalacji i obsłudze sterownika AGS Merlin 1000SW+. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować ustawienia przełączników, podłączyć czujniki oraz zrozumieć sygnalizację LED.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Sterownik AGS Merlin 1000SW+ to zaawansowany system przeznaczony do kontroli ciśnienia gazu oraz izolacji zasilania elektrycznego i wodnego, dedykowany głównie do laboratoriów i placówek edukacyjnych. Urządzenie umożliwia nauczycielowi pełną kontrolę nad mediami za pomocą kluczyka i czujników dotykowych. System posiada funkcję automatycznego wyłączania (timeout) oraz współpracuje z czujnikami gazów (CO, CO2, LPG, gaz ziemny).

Montaż i instalacja

Instalacja musi być przeprowadzona przez licencjonowanego i ubezpieczonego wykonawcę zgodnie z lokalnymi przepisami. Panel należy montować na płaskiej powierzchni ściany, na wysokości 48-60 cali (ok. 120-150 cm) od podłogi.

Wymiary montażowe obudowy
Wymiary montażowe obudowy

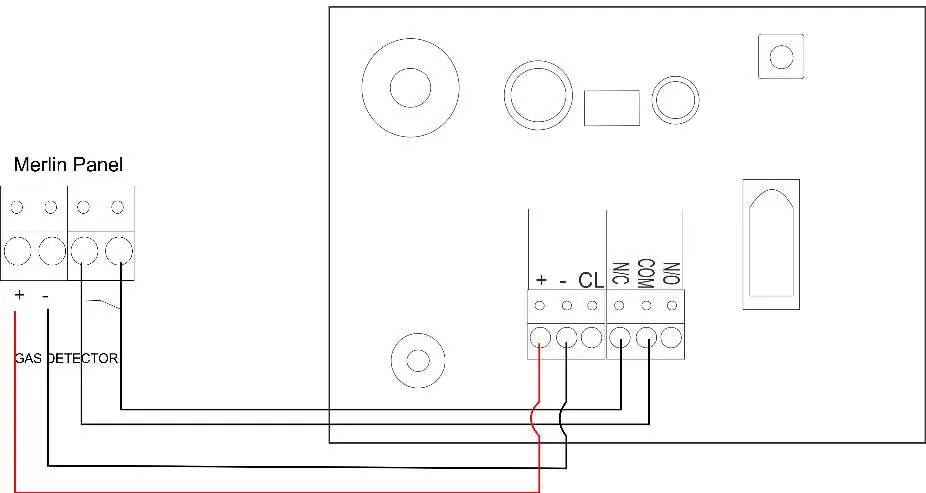

Schemat podłączenia czujnika gazu
Schemat podłączenia czujnika gazu

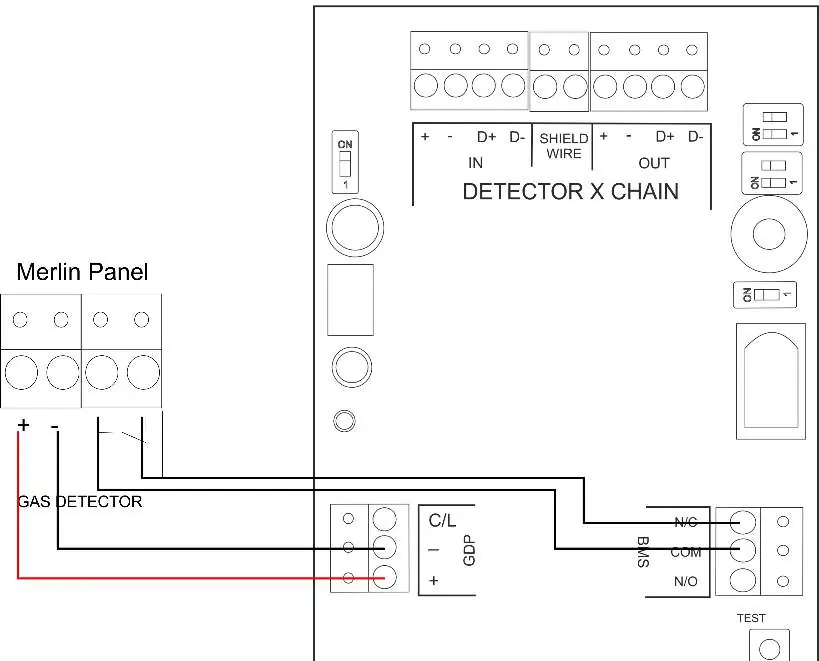

Schemat połączeń dla łańcucha detektorów
Schemat połączeń dla łańcucha detektorów

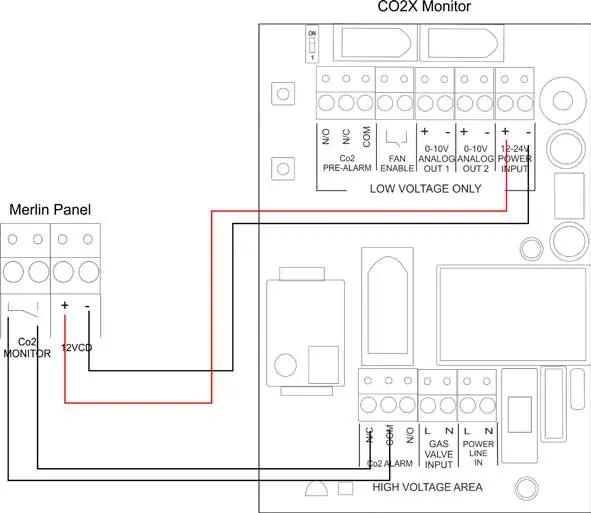

Podłączenie monitora CO2 do panelu
Podłączenie monitora CO2 do panelu
Logo producenta AGS
Logo producenta AGS
  • Zdejmij przednią pokrywę, odkręcając cztery śruby narożne za pomocą dołączonego klucza nasadowego.
  • Zaznacz i wywierć otwory montażowe na tylnej części obudowy.
  • Zapewnij odpowiednią ochronę kabli przed uszkodzeniami mechanicznymi.
  • Po zakończeniu montażu i podłączeń, załóż pokrywę i zabezpiecz śruby zaślepkami.

Podłączenia elektryczne

Wszystkie połączenia muszą być wykonane zgodnie ze schematem. Główne zasilanie 110-120V AC powinno być zabezpieczone bezpiecznikiem 3A. Urządzenie posiada dedykowane wyjścia dla zaworu gazowego, stycznika elektrycznego oraz zaworu wody. Dostępne są również złącza dla systemów BMS (Building Management System) oraz czujników zewnętrznych.

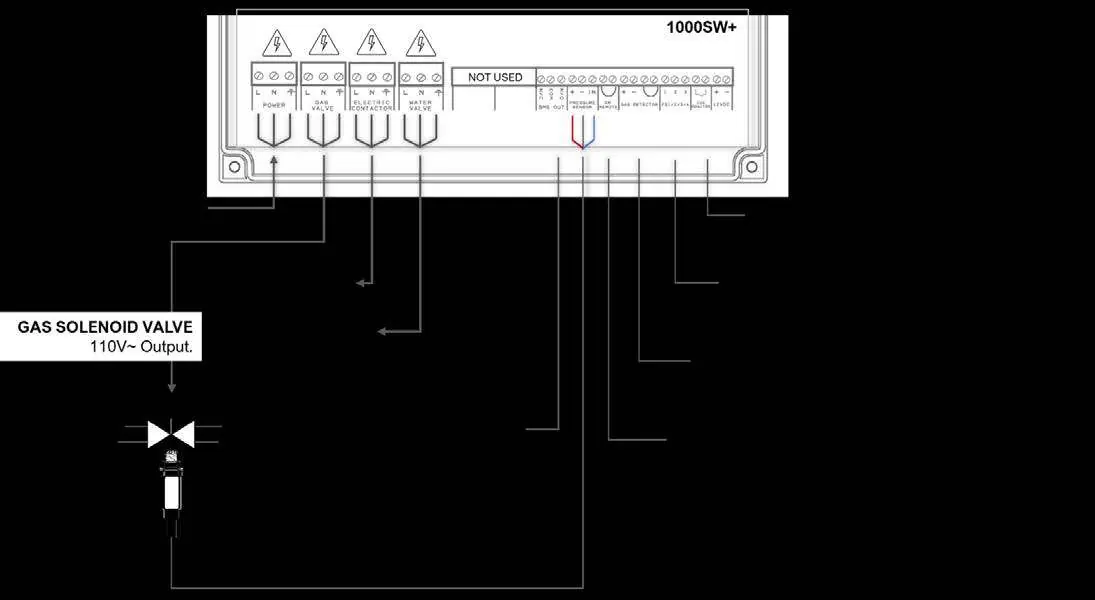

Schemat połączeń płytki drukowanej
Schemat połączeń płytki drukowanej

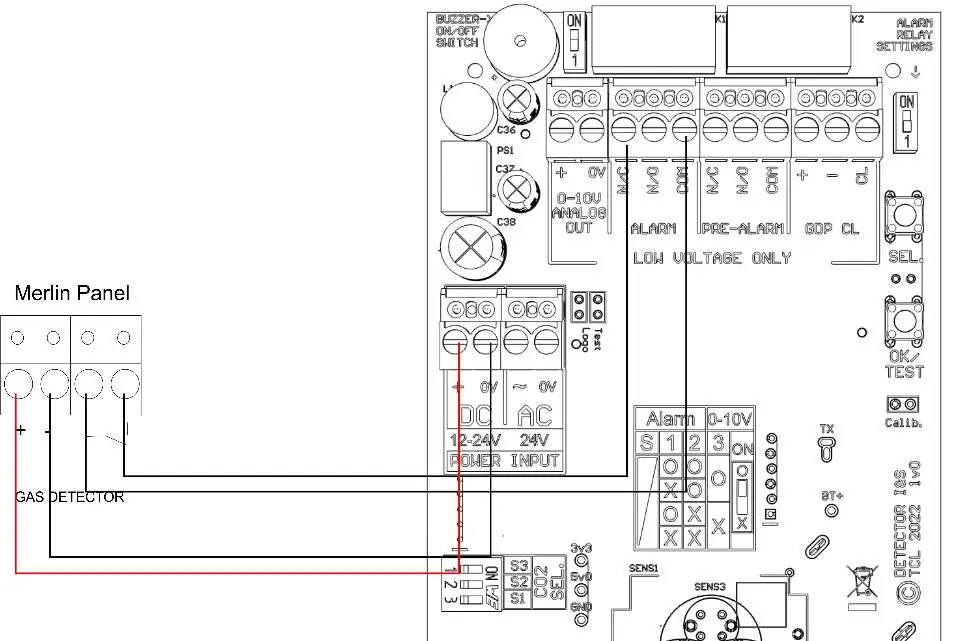

Schemat podłączenia czujnika gazu
Schemat podłączenia czujnika gazu

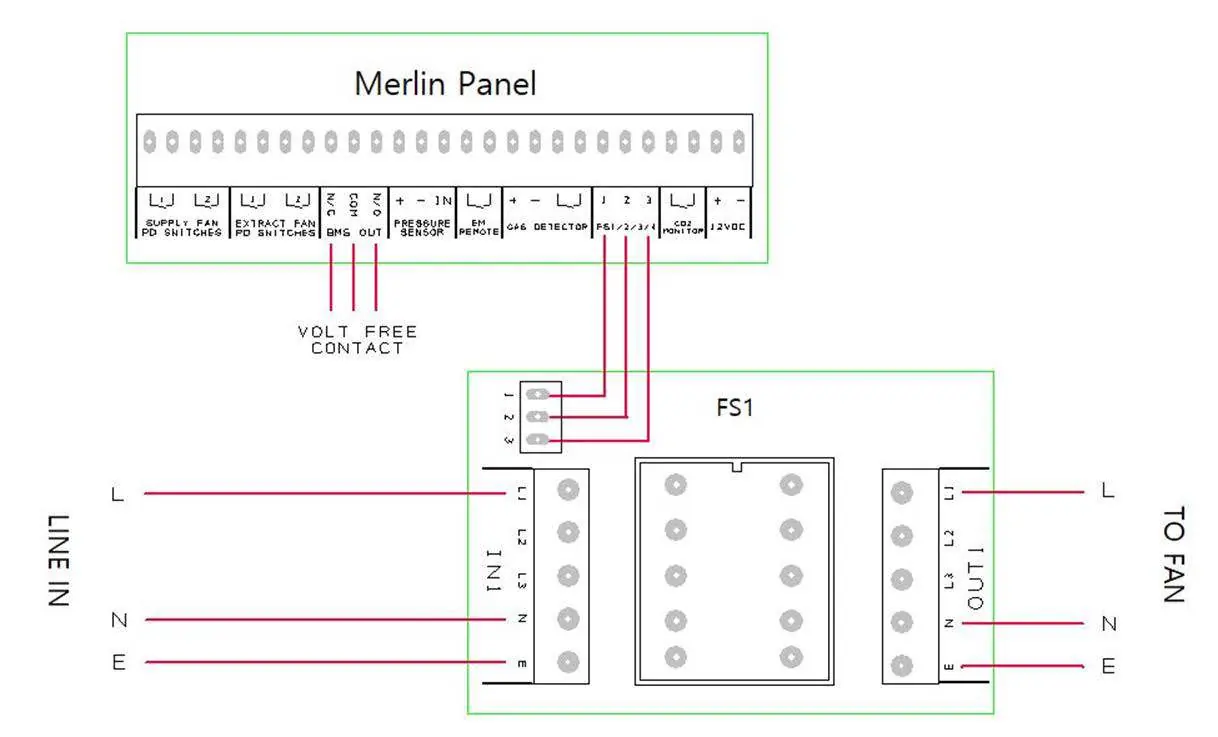

Schemat podłączenia przełącznika wentylatora FS1
Schemat podłączenia przełącznika wentylatora FS1

Ustawienia przełączników

Konfiguracja systemu odbywa się za pomocą przełączników na płytce drukowanej:

  • Auto Reset: Wybór między ręcznym a automatycznym restartem po zaniku zasilania.
  • Gas Fill & Prove Time: Ustawienie czasu napełniania i testowania szczelności instalacji gazowej.
  • Automatic Shut Down Timer: Wybór czasu (2, 4, 8 godzin lub wyłączony), po którym nastąpi automatyczne odcięcie mediów.
  • Utility Shutdown Selection: Możliwość włączenia odcięcia prądu i wody podczas aktywacji funkcji timeout.

Obsługa i sygnalizacja

Po przekręceniu kluczyka w pozycję ON, system przeprowadza test szczelności. Diody LED informują o statusie pracy:

  • Gas/Electric/Water: Wskazują aktualny stan zasilania danego medium.
  • Testing: Świeci podczas sprawdzania integralności instalacji gazowej.
  • Test Fail/Pressure Low: Sygnalizują wykrycie nieszczelności lub zbyt niskiego ciśnienia gazu.
  • EM Stop: Świeci po aktywacji przycisku awaryjnego wyłączenia.

Konserwacja

Regularnie usuwaj kurz z obudowy za pomocą lekko wilgotnej szmatki. Nie używaj detergentów, rozpuszczalników ani aerozoli w pobliżu urządzenia. Zaleca się przeprowadzanie testów sprawności czujników (bump test) co 12-18 miesięcy.

Praktyczna pomoc

Typowe problemy

Panel wydaje sygnał dźwiękowy, a dioda CO2 miga 3 razy przy starcie.

Oznacza to, że terminal CO2 jest wyłączony, ponieważ nie wykryto podłączonego monitora CO2.

Dioda Test Fail świeci na bursztynowo.

System wykrył nieszczelność gazu podczas startu. Zawór gazowy pozostanie zamknięty.

Dioda Pressure Low świeci na bursztynowo.

Ciśnienie gazu spadło poniżej 0.17psi przez 10 sekund. Sprawdź instalację gazową.

Przed użyciem

  • Upewnij się, że powierzchnia ściany jest płaska przed montażem.
  • Sprawdź, czy zasilanie 110-120V AC jest zabezpieczone bezpiecznikiem 3A.
  • Upewnij się, że wszystkie przewody są zabezpieczone przed przypadkowym poluzowaniem.
  • Jeśli nie używasz czujnika gazu, pozostaw fabrycznie zamontowaną zworkę.
  • Po zmianie ustawień przełączników odłącz zasilanie na 10 sekund.

Parametry w praktyce

Zakres ciśnienia pracy
0 – 1.45psi; system zamyka zawór, jeśli ciśnienie spadnie poniżej 0.17psi.
Bezpiecznik wewnętrzny
T3.15A L250V.

Ilustracje i schematy

  • Schemat połączeń FS1 pokazuje sposób podłączenia zewnętrznego przełącznika wentylatora do panelu Merlin.
  • Schemat połączeń czujnika gazu ilustruje poprawne wpięcie przewodów do terminali panelu.
  • Schemat CO2X Monitor pokazuje integrację zasilania 12VDC oraz sygnałów alarmowych.

Zgodność modelu

  • Współpracuje z czujnikami CO, CO2, gazu ziemnego i LPG.
  • Możliwość integracji z systemami BMS poprzez styki bezpotencjałowe (NO/COM/NC).
