Instrukcja obsługi systemu blokady gazu i wentylacji AGS Merlin 1500S

Szybki przewodnik po instalacji i obsłudze systemu blokady gazu i wentylacji AGS Merlin 1500S. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć wentylatory i czujniki gazu, skonfigurować ustawienia BMS oraz zrozumieć wskaźniki...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System Merlin 1500S to blokada bezpieczeństwa przeznaczona do kuchni komercyjnych, gdzie urządzenia posiadają wbudowane zabezpieczenia przeciwwypływowe gazu. Urządzenie zapewnia, że zawór gazowy nie otworzy się, dopóki system wentylacji nie zostanie uruchomiony i nie osiągnie wydajności wystarczającej do usunięcia oparów. System wymaga stałego zasilania elektrycznego.

Instalacja

Urządzenie jest przeznaczone do montażu natynkowego. Panel należy umieścić na wysokości 48-60 cali (ok. 122-152 cm) nad podłogą. Instalacja musi być wykonana przez licencjonowanego i ubezpieczonego wykonawcę.

Wymiary montażowe panelu Merlin 1500S
Wymiary montażowe panelu Merlin 1500S
Dodatkowe zdjęcie montażowe ze strony 12
Dodatkowe zdjęcie montażowe ze strony 12

Kroki montażu:

  • Zdejmij przednią pokrywę, odkręcając cztery śruby w rogach za pomocą dołączonego klucza nasadowego.
  • Zaznacz cztery otwory montażowe na ścianie, upewniając się, że powierzchnia jest płaska.
  • Po wykonaniu połączeń elektrycznych, załóż pokrywę i włóż zaślepki zabezpieczające na śruby.

Połączenia elektryczne

Wszystkie połączenia muszą być wykonane zgodnie z lokalnymi przepisami. Należy zachować separację obwodów.

Typowy schemat instalacji
Typowy schemat instalacji

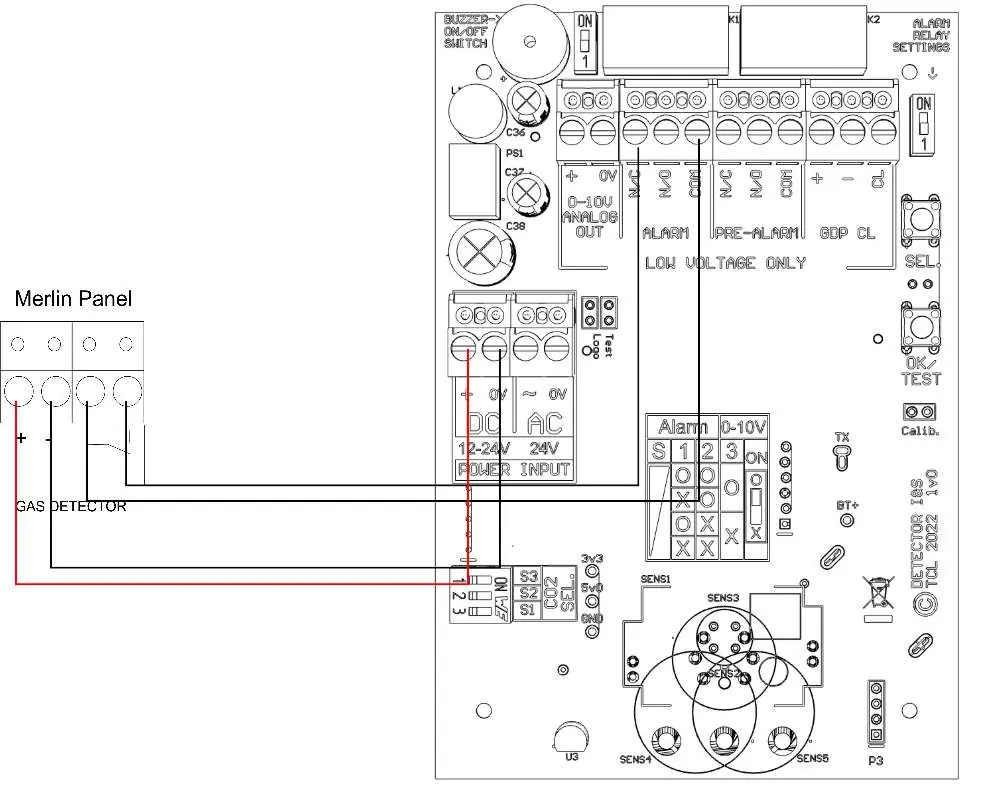

Schemat podłączenia czujnika gazu
Schemat podłączenia czujnika gazu

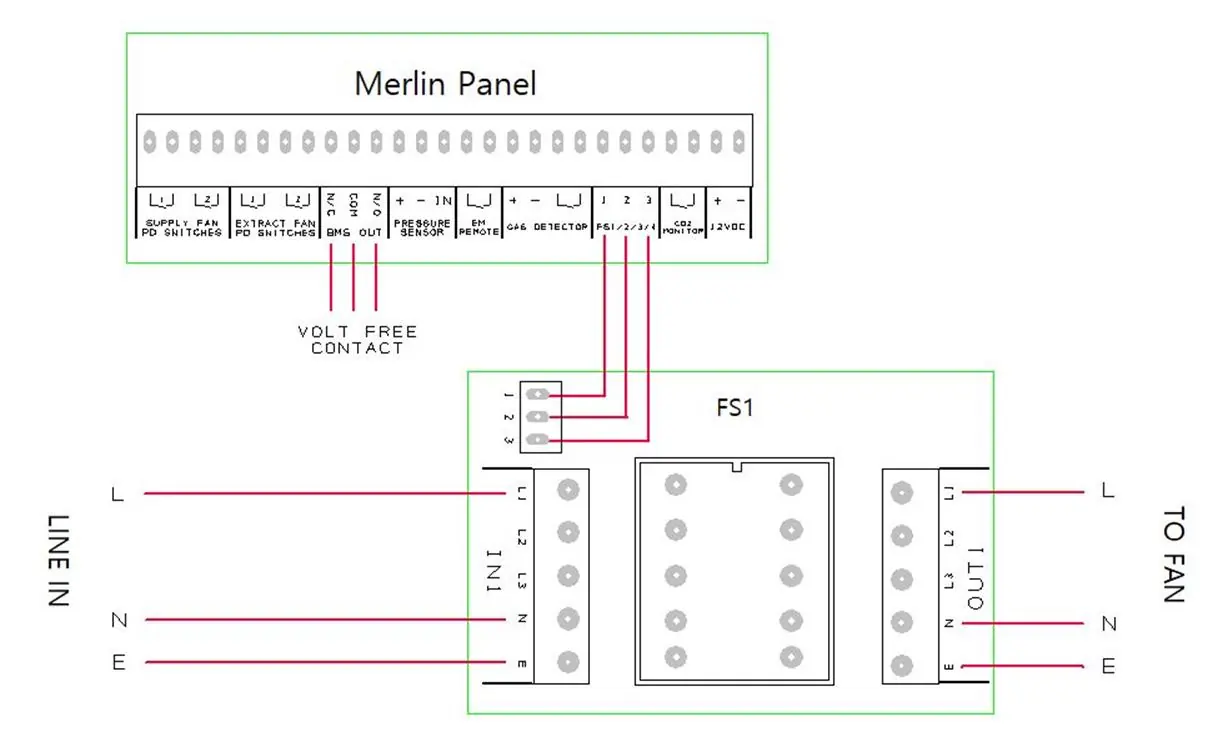

Schemat podłączenia przełącznika wentylatora (FS1)
Schemat podłączenia przełącznika wentylatora (FS1)
  • Zasilanie: 110-120V AC, zabezpieczone bezpiecznikiem 3A.
  • Zawór gazowy: Wyjście 110-120V AC do sterowania zaworem odcinającym.
  • Wentylatory: Wejścia dla czujników różnicy ciśnień lub monitorów prądu. Jeśli używany jest tylko jeden wentylator, należy pozostawić fabryczne mostki w nieużywanych terminalach.
  • BMS: Wyjście przekaźnikowe (NO/COM/NC) dla systemów zarządzania budynkiem.
  • Czujniki gazu: Możliwość podłączenia czujników gazu AGS. Jeśli czujnik nie jest używany, należy pozostawić fabryczny mostek.

Ustawienia przełączników

Na płytce drukowanej znajdują się przełączniki DIP:

  • BMS SEL: Ustawienie OFF (domyślne) sygnalizuje BMS stan gazu (wł./wył.). Ustawienie ON sygnalizuje wykrycie wysokiego poziomu gazu.
  • EM SEL: Ustawienie OFF (domyślne) wyłącza wentylatory i gaz po naciśnięciu przycisku awaryjnego. Ustawienie ON pozostawia wentylatory włączone, wyłączając tylko gaz.

Obsługa i wskaźniki

Po włączeniu zasilania, dioda na logo AGS zaświeci się na czerwono. Aby uruchomić system, należy włączyć wentylatory i przekręcić kluczyk w pozycję ON.

Wskaźniki LED:

  • Gas On: Świeci, gdy zawór gazowy jest otwarty.
  • Supply/Extract Fans: Świecą, gdy wentylatory działają poprawnie. Migają w przypadku awarii.
  • Fan Fault: Świeci na czerwono, jeśli awaria wentylatora trwa dłużej niż 20 sekund.
  • EM Stop: Świeci, gdy wciśnięto przycisk awaryjny.
  • Gas Detected / CO2 High: Świecą w przypadku wykrycia zagrożenia.

Tryb CO2

W przypadku awarii wentylacji, system może pracować w trybie CO2 (jeśli podłączono czujnik CO2). Naciśnięcie przycisku 'CO2 Mode' na 5 sekund pozwala na otwarcie zaworu gazowego na 8 godzin, pod warunkiem, że poziom CO2 jest bezpieczny.

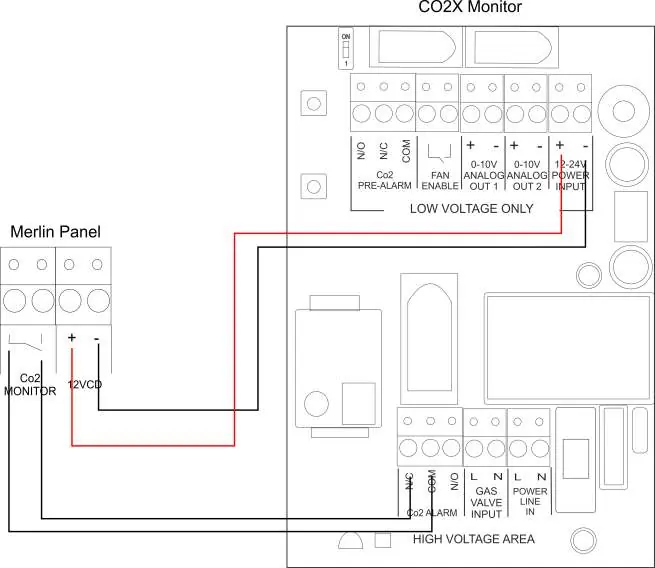

Schemat podłączenia monitora CO2
Schemat podłączenia monitora CO2

Konserwacja

  • Regularnie usuwaj kurz z obudowy za pomocą lekko wilgotnej szmatki.
  • Nigdy nie maluj urządzenia.
  • Nie używaj aerozoli (odświeżaczy, lakierów) w pobliżu czujników gazu.
  • Zaleca się coroczny serwis podłączonych czujników.

Praktyczna pomoc

Typowe problemy

Dioda Fan Fault świeci na czerwono

Wykryto awarię wentylacji trwającą ponad 20 sekund. Gaz został odcięty. Skontaktuj się z serwisem.

Dioda wentylatora miga

Jeden z wentylatorów nie działa. Jeśli stan utrzyma się powyżej 20 sekund, gaz zostanie odcięty.

System wydaje sygnał dźwiękowy przy starcie

Dioda CO2 miga 3 razy, co oznacza, że terminal CO2 został wyłączony (brak podłączonego czujnika).

Przed użyciem

  • Sprawdź, czy zasilanie 110-120V jest podłączone.
  • Upewnij się, że wentylatory są włączone przed przekręceniem kluczyka.
  • Sprawdź, czy wszystkie mostki fabryczne są na miejscu, jeśli nie używasz wszystkich czujników.
  • Upewnij się, że przycisk Emergency Shut Off nie jest wciśnięty.
  • Sprawdź, czy ściana montażowa jest płaska.

Parametry w praktyce

Bezpiecznik wewnętrzny
3.15A
Temperatura pracy
32–104°F (0-95% wilgotności, bez kondensacji)
Głośność alarmu
65 dB (w odległości 300mm)

Ilustracje i schematy

  • Schemat połączeń wentylatorów i czujników gazu.
  • Schemat podłączenia czujnika CO2 do panelu.
  • Schemat połączeń BMS i przekaźników.

Zgodność modelu

  • Wymaga czujników gazu AGS (sprzedawane oddzielnie).
  • Kompatybilny z czujnikami CO2, gazu ziemnego, tlenku węgla i LPG.
  • Możliwość integracji z systemami przeciwpożarowymi (Fire Panel Integration).
