Instrukcja obsługi detektora gazu AGS Merlin Detector i-S
Szybki przewodnik po instalacji, obsłudze i konserwacji detektora gazu AGS Merlin Detector i-S. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, przeprowadzić testy sprawności i zrozumieć stany alarmowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Detektor gazu Merlin Detector i-S jest przeznaczony do monitorowania bezpiecznych stref pod kątem wycieków gazów chłodniczych (modele 134a, 407c, 410a, 417a, 32). Urządzenie wymaga profesjonalnej instalacji przez wykwalifikowanego wykonawcę. Detektor jest dostarczany fabrycznie skalibrowany. Zaleca się coroczny serwis oraz regularne testy sprawności (bump test). Urządzenie nie jest przeznaczone do pracy w atmosferach potencjalnie wybuchowych.
Opis urządzenia i zastosowanie

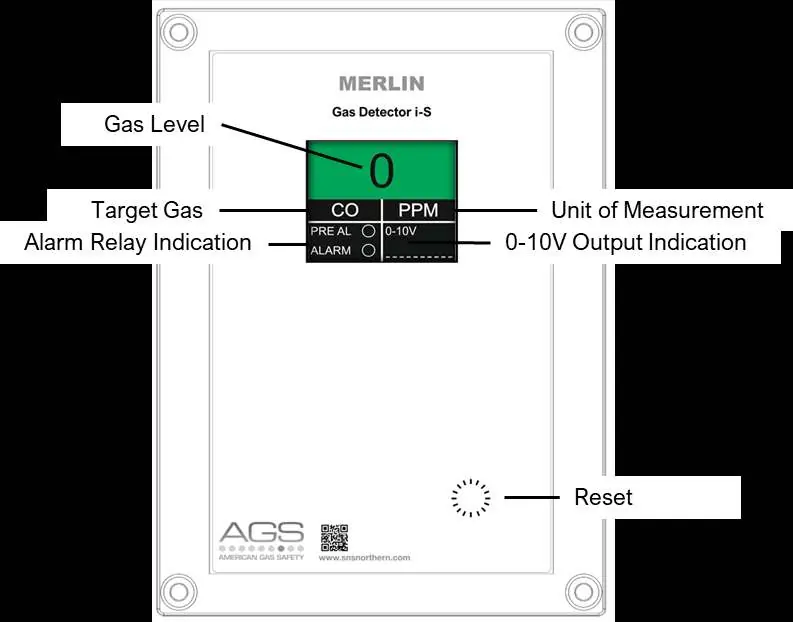

Detektor posiada wyświetlacz TFT 1.8", który wskazuje poziom gazu oraz stan alarmowy. Urządzenie jest zasilane napięciem 12-24Vdc lub 24Vac. Posiada wyjście analogowe 0-10V oraz przekaźniki alarmowe (styki bezpotencjałowe). Obudowa wykonana jest z trudnopalnego tworzywa ABS.
Instalacja i montaż
Detektor powinien być montowany w miejscach narażonych na wycieki gazu, takich jak kotłownie czy zawory. Wysokość montażu zależy od gęstości gazu: dla gazów ciężkich (np. propan) montuje się go nisko (ok. 300mm od podłogi), dla gazów lekkich (np. metan) wysoko. Należy unikać miejsc narażonych na kondensację, wibracje, wysokie temperatury oraz bezpośrednie działanie aerozoli (lakier do włosów, farby), które mogą trwale uszkodzić czujnik.
Okablowanie i podłączenie
Przed otwarciem obudowy należy odłączyć zasilanie. Urządzenie obsługuje zasilanie 12-24Vdc lub 24Vac. Przekaźniki alarmowe (dry contact) pozwalają na podłączenie do systemów BMS lub paneli Merlin. Należy używać przewodów o przekroju min. 2.5mm2. Wszelkie otwory na przewody muszą być zabezpieczone, aby zachować szczelność i integralność urządzenia.
Obsługa i stany alarmowe
Po podłączeniu zasilania urządzenie przechodzi 60-sekundową fazę rozgrzewania. W normalnym trybie wyświetlacz jest zielony. W przypadku wykrycia gazu urządzenie przechodzi w stan Pre-Alarm (żółty) lub Main Alarm (czerwony). Jeśli włączona jest funkcja zatrzasku (latching), alarm pozostanie aktywny do momentu ręcznego resetu. Reset wykonuje się poprzez przytrzymanie przycisku dotykowego przez około 3 sekundy.
Konserwacja i testy
Regularna konserwacja obejmuje czyszczenie obudowy wilgotną szmatką (bez detergentów i rozpuszczalników). Należy przeprowadzać testy sprawności (Bump Test) co 12-18 miesięcy, polegające na wystawieniu czujnika na działanie gazu testowego o stężeniu przekraczającym próg alarmowy. Urządzenie posiada wbudowaną funkcję testu obwodu (Manual Circuit Simulation Test), która sprawdza działanie wyjść i alarmów bez konieczności użycia gazu.
Dane techniczne
- Zasilanie: 12-24Vdc lub 24Vac
- Pobór mocy: 1.8W max
- Wyjście przekaźnikowe: 1A @ 24V AC/DC
- Temperatura pracy: -10 do 50°C
- Żywotność czujnika: ok. 10 lat
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje lub wyświetla błąd
Sprawdź zasilanie (12-24Vdc/24Vac). Jeśli urządzenie jest nowe, upewnij się, że minęło 60 sekund fazy rozgrzewania.
Alarm nie wyłącza się
Poziom gazu musi spaść poniżej progu alarmowego. Jeśli alarm jest zatrzaśnięty (latching), zresetuj go przytrzymując przycisk przez 3 sekundy.
Komunikat 'End of Life' na ekranie
Czujnik osiągnął koniec przewidywanej żywotności (ok. 10 lat). Skontaktuj się z dostawcą w celu wymiany urządzenia.
Przed użyciem
- Sprawdź, czy miejsce montażu jest odpowiednie dla gęstości monitorowanego gazu.
- Upewnij się, że zasilanie jest odłączone przed otwarciem obudowy.
- Sprawdź, czy w pobliżu nie ma źródeł zanieczyszczeń (aerozole, silikony, alkohol).
- Upewnij się, że używasz odpowiedniego przewodu (min. 2.5mm2).
- Zweryfikuj, czy przełączniki konfiguracyjne (Buzzer, Latch) są ustawione zgodnie z wymaganiami.
Parametry w praktyce
- Wyjście analogowe
- 0-10V, służy do sterowania zewnętrznymi wentylatorami.
- Przekaźnik alarmowy
- Styki bezpotencjałowe, max 1A @ 24V AC/DC.
Ilustracje i schematy

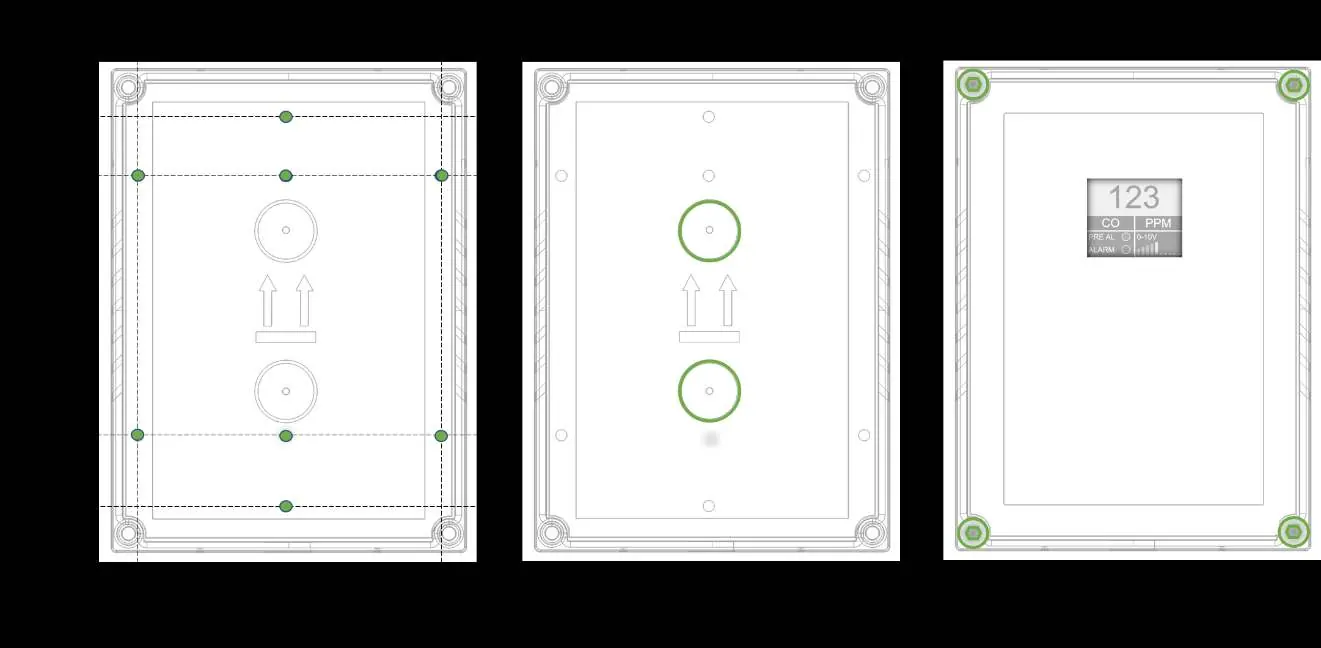

- Schemat montażu pokazuje sposób mocowania na ścianie lub puszce elektrycznej.

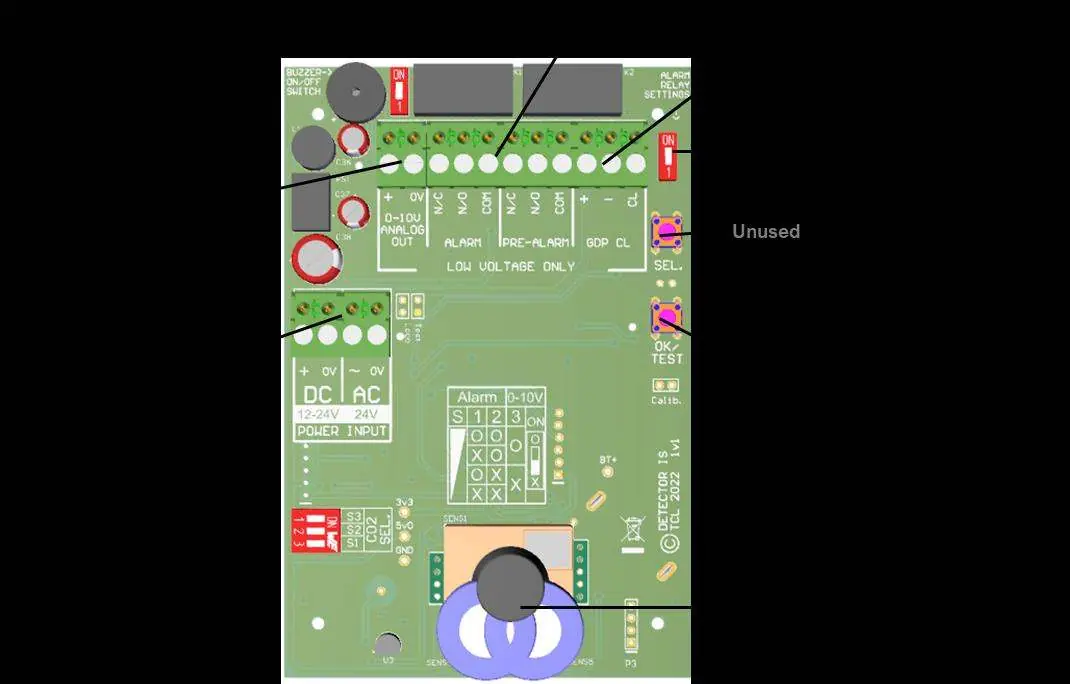

- Schemat płytki drukowanej wskazuje lokalizację złączy zasilania, przekaźników i przełączników konfiguracyjnych.
Zgodność modelu
- Obsługiwane gazy: 134a, 407c, 410a, 417a, 32.
- Nie używać w atmosferach potencjalnie wybuchowych.
